Монтаж скважинного насоса

Скважинный насос

Три этапа устройства насоса в скважину:

  1. Выбор торговой марки
  2. Выбор нужной модификации
  3. Работы по монтажу

Представляемая информация ориентирована на подбор и устройство насосного оборудования для нужд водоснабжения дач, загородных домов, коттеджей и не рассматривает промышленную линейку.

Этап 1: Выбор торговой марки

В настоящее время на современном рынке России представлено огромное количество насосов для скважин различных торговых марок. У всех на слуху торговая марка Grundfos, которая не нуждается в представлении. Со времен Советского Союза эта торговая марка присутствует на нашем рынке. Трехдюймовые насосы серии SQ с самого начала этого века широко используются монтажными организациями.

Что выбрать в качестве альтернативы Grundfos?

Торговая марка / критерий Grundfos, серия SQ Belamos, серия TF3 Speroni Pedrollo
Надежность, баллы по 5-ти бальной шкале 5 5 4 4
Цена, % 100 50 50 80
Сервисные центры, баллы по 5-ти бальной шкале 5 4 4 4
Опыт приме нения, период с какого года 2000 2010 2005 2000
Страна - Произво дитель Мексика (фирма зарег. в Дании) Китай Китай Италия
Широта распрост ронения на рынке, баллы по 5-ти бальной шкале 5 4 4 4
Гаранти йный срок, год 2 2 1 1
Удобство монтажа, баллы по 5-ти бальной шкале 5 5 4 4
Необхо димость дополни тельных компле ктующих Элект. 3-х жильный кабель и муфта Нет Электр. 4-х жильный кабель и муфта Электр. 4-х жильный кабель и муфта

Многие данные в таблице необходимо рассматривать, как экспертные оценки специалистов компании ООО "БурГеоСервис".

Выбор нашей компании – торговые марки насосов Grundfos и Belamos, которые проверены временем, имеют одинаковый гарантийный срок 2 года (единственные на Российском рынке), удобны в монтаже и, по мнению экспертов компании ООО "БурГеоСервис", очень близки по надежности.

В своей работе мы стараемся не оказывать давление на Заказчиков. Если у Вас свои предпочтения, то мы будем следовать им.

Этап 2: Выбор нужной модификации

Критерии для выбора нужной модификации следуют из характеристик скважины и потребностей Заказчика в определённом объёме добычи воды:

  • Уровни воды в скважине
  • Производительность скважины
  • Потребности в воде

Как правило, бытовые скважины на воду имеют производительность от 1000 до 3000 литров в час. Этого вполне достаточно, что бы обеспечить водой даже большой коттедж.

Насосы Grundfos серии SQ 3 и Belamos серии TF 3 при одном и том же напоре различаются по производительности 3000 литров в час и 2000 литров в час соответственно. Много это или мало? Из водопроводного крана диаметром ½ дюйма при напоре 4 бар истекает 500 литров в час. Приведенные производительности обеспечивают водой от 4-х до 6-ти точек водопотребления одновременно и это с большим запасом!

Что касается реальной жизни, мы еще ни разу не слышали жалоб от Заказчиков, что им не хватает воды.

Таблица скважинных насосов для различных глубин скважин

Требование для насоса - обеспечить давления на поверхности земли 40 метров (4 бар).

Глубина монтажа, метр Grundfos Belamos Расход
20 SQ 3-55 TF 3-80 При расходе для Grundfos 2,8 м3/час,
для Belamos 1,8 м3/час
30 SQ 3-65 TF 3-80 При расходе для Grundfos 3 м3/час,
для Belamos 1,5 м3/час
40 SQ 3-80 TF 3-110 При расходе для Grundfos 3 м3/час,
для Belamos 1,8 м3/час
50 SQ 3-80 TF 3-150 При расходе для Grundfos 2,8 м3/час,
для Belamos 2,1 м3/час
60 SQ 3-95 TF 3-150 При расходе для Grundfos 3м3/час,
для Belamos 2 м3/час
70 SQ 3-105 TF 3-150 При расходе для Grundfos 3м3/час,
для Belamos 1,8 м3/час
80 SQ 3-105 TF 3-200 При расходе для Grundfos 2,8 м3/час,
для Belamos 2,1 м3/час
90 SQ 2-115 TF 3-200 При расходе 2 м3/час с напором 130 метров
100 SQ 2-115 TF 3-200 При расходе 1,8 м3/час с напором 140 метров

В своей работе ООО "БурГеоСервис" стараемся не оказывать давление на Заказчиков. Если у Вас свои предпочтения по выбору оборудования, мы будем следовать им.

Этап 3: Монтаж насоса в скважину

Инструкция по установки насоса в скважину:

  1. Насосы монтируются на полиэтиленовой трубе низкого давления (ПНД) диаметром 32 или 40 мм, рассчитанной на давление 10 бар при монтаже на глубину до 60 метров и 16 бар при монтаже на глубины от 60 метров.
  2. На скважинный насос монтируется дополнительный обратный клапан.

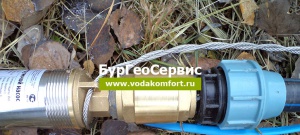

  3. Соединение насоса и тубы ПНД осуществляется с применением пластиковых компрессионных переходов до глубин монтажа 50 метров и латунных – при глубинах монтажа свыше 50 метров, фото 1 и 2.
  4. Применение страховочного троса обязательно. Материал троса – нержавеющая сталь, диаметр – не менее 4 мм.

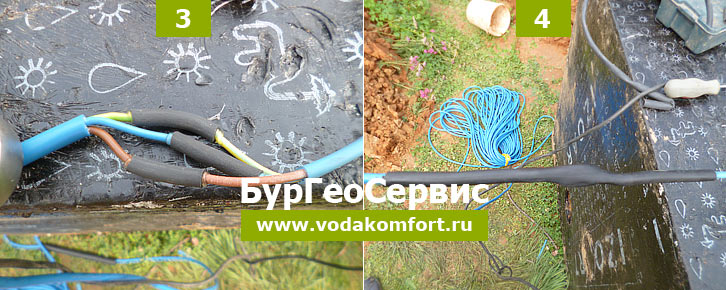

  5. Подключение насоса только водопогружным кабелем через термоусадочную муфту - посмотрите на фото 3 и 4.
  6. Монтаж скважинных насосов осуществлять на 5-10 метров ниже динамического уровня воды в скважине.
  7. Не монтировать скважинный насос в открытый (не обсаженный трубами) ствол скважины.
Соединение насоса и тубы ПНД Подключение насоса только водопогружным кабелем через термоусадочную муфту
Смонтировать насос в скважину – весьма ответственное дело. От качества исполнения монтажных работ зависит продолжительность эксплуатации скважины. Срок службы скважинного насоса около 10 лет, срок службы скважины – более 30 лет. Монтаж должен выполняться так, что бы этот насос можно было извлечь из скважины спустя продолжительный промежуток времени. Если при демонтаже скважинный насос застрянет в скважине, тогда ставится под угрозу возможность ее дальнейшей эксплуатации.

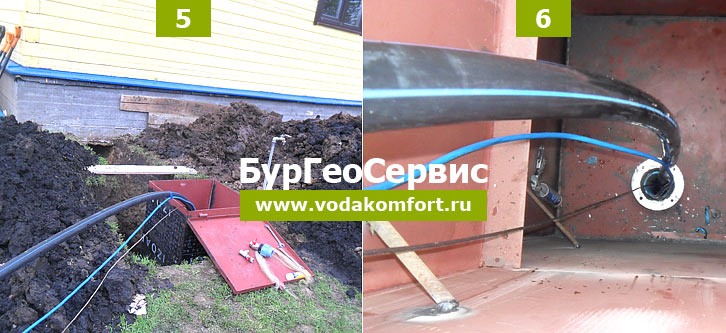

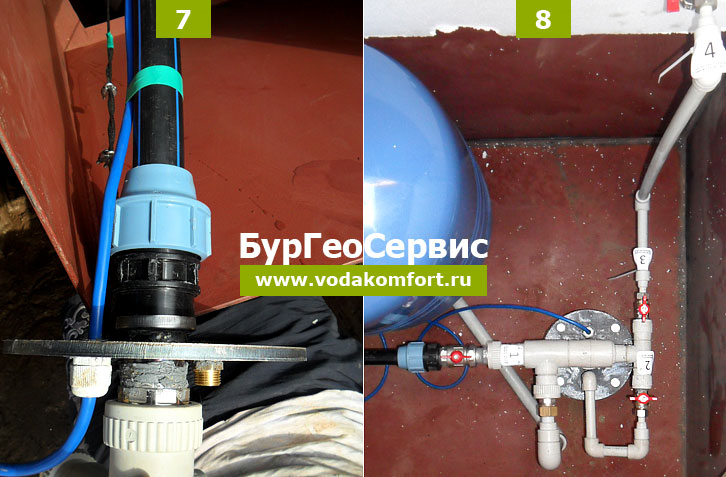

На фото 5, 6, 7 и 8 поэтапно показан процесс монтажа насоса в скважину. Сначала все элементы раскладываются на земле. Затем эта вся длинная конструкция опускается в скважину.

Внешняя защита термоусадочной муфты

Монтаж в скважину

Монтаж насоса в скважину
