В конце июля 2017 года нашей компанией выполнялось водоснабжение загородного дома в деревне Коростылёво Боровского района Калужской области. Бурение выполняло ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Комплекс работ:

  1. Бурение на воду.
  2. Обустройство с металлическим кессоном.
  3. Монтаж водоподъёмного оборудования.
  4. Подвод водопровода к дому.

Скважина 72 метра

Бурили крупногабаритным станком на протяжении трёх дней. Глубина составила 72 метра. Статический уровень воды зафиксирован на отметке 10 метров, а динамический - 13 метров. Буровики рекомендовали монтировать насос на глубину 35 метров. Производительность данной скважины 3 м3/ч.

Применялась двухтрубная обсадная колонна. Основная эксплуатационная колонна из стальных труб Ø133 х 4,5 мм обсаживается до известняка. Дополнительная эксплуатационная колонна из пластиковых труб Ø117 х 7,5 мм обсаживается внутрь основной колонны на полную глубину.

Геологический разрез в точке бурения

Геологический разрез в данном районе довольно насыщенный.

Наименование Глубина
От, м До, м
Суглинок 0,0 9,0
Глина 9,0 24,0
Известняк с прослойками глины 24,0 30,0
Песок крупнозернистый 30,0 37,0
Глина черная 37,0 37,0
Известняк сухой 37,0 40,0
Известняк с прослойками глины 40,0 43,0
Глина серая 43,0 48,0
Глина черная 48,0 60,0
Известняк окремненный 60,0 70,0
Известняк трещиноватый водоносный 70,0 72,0

Обустройство скважины и монтаж насосного оборудования

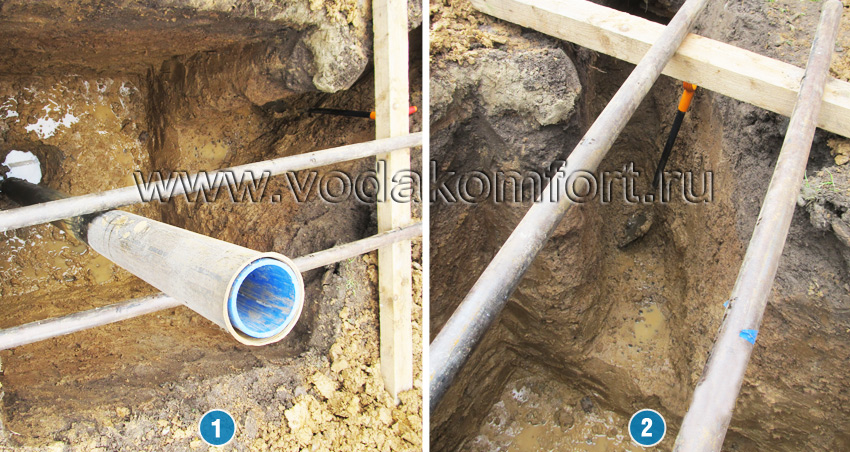

Для монтажа кессона необходимо выкопать котлован под кессон (фотография 1) и траншею для труб (показана на фотографии 2). На фото 3 видно устье скважины, кессон расположен близко к точке ввода водопровода в дом, что позволяет понизить стоимость и время земляных работ.

Копка котлована и траншеи

Монтаж водоподъёмного оборудования

  1. Скважинный насос Grundfos SQ 3-65.
  2. Мембранный бак Аквасистем V = 100 л (в кессоне)
  3. Блок управления и защиты (реле MDR5-5, манометр)

Подготовка насоса к монтажу

Устье скважины и обратный клапан

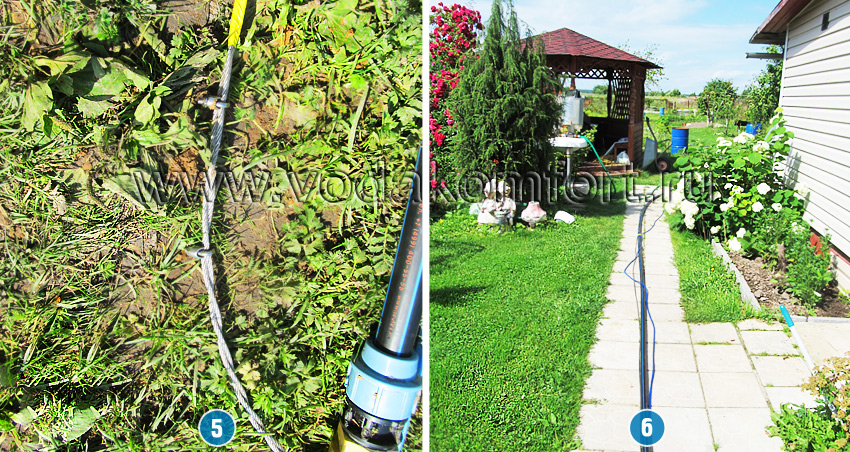

Насос опускается в ствол, перед этим к нему смонтировали дополнительный обратный клапан, соединили с трубой ПНД через компрессионный переходник фото 4, закрепили металлическим страховочным тросом фотография 5. Трубу ПНД раскатили вдоль участка на всю длину монтажа насоса фото 6, на конец трубы смонтировали скважинный оголовок фото 7. Насос готов к монтажу.

Страховочный трос и труба ПНД

На фото 8 показан мембранный бак и водоразборный узел, направлена магистраль к мембранному баку, к дому, выведен кран на полив, так же предусмотрен сливной кран воды обратно в скважину.

Оголовок и мембранный бак и водоразборная гребёнка

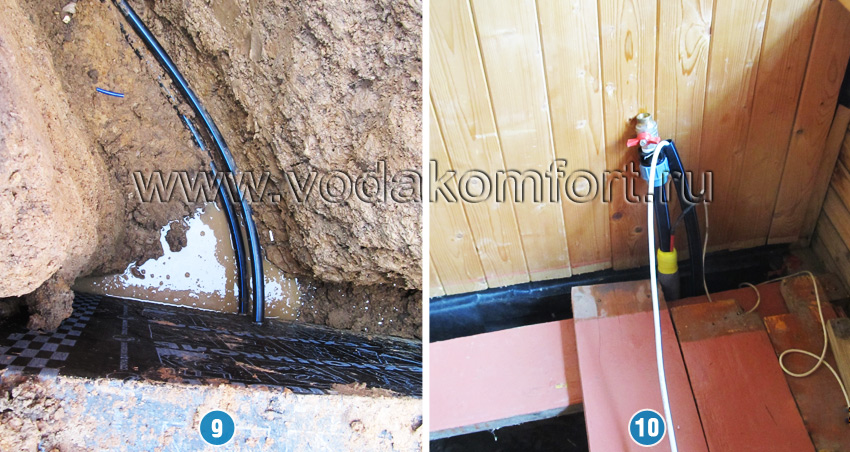

Следующий этап - прокладка коммуникаций к дому. Вывели трубы из кессона (фотография 9), завели их в помещение (фотография 10).

Вывод и завод труб

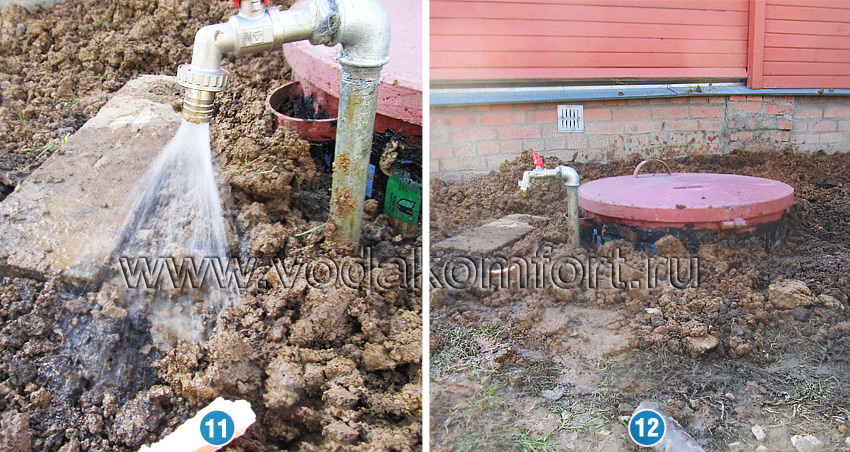

Результат работы – это вода - фото 11. А на фото 12 показана скважина после монтажных работ.

Кран на полив и смонтированный кессон
