Наши работы: Клеменово
Бурение источника в деревне Клеменово Егорьевского района продолжительностью 4 дня производилось в середине марта 2016 года. Буровой станок УРБ 2А-2 на базе ЗИЛ 131 заехал на участок по промерзшему грунту. Внештатных ситуаций во время бурения не было. Подрядчик - компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).
Скважина 65 метров
Таблица 1. Параметры
Глубина скважины (м) | Статический уровень воды, (м) | Динамический уровень воды, (м) | Глубина монтажа насоса, (м) | Производительность скважины, (м3/ч) |
65 | 1 | 7 | 17 | 5 |
Таблица 2. Конструкция
Обсадная колона | Стальная труба Ø133х4,5 мм | Пластиковая труба Ø117х6,0 мм | Фильтровая колонна (щелевой фильтр) Ø117х6,0 мм | |||
Глубина, (м) | 0 | 46 | 0 | 65 | 61 | 65 |
Таблица 3. Геологический разрез
Наименование | Глубина | |
От, м | До, м | |
Песок | 0 | 17 |
Глина серая песчаная | 17 | 37 |
Глина чёрная | 37 | 46 |
Известняк | 46 | 65 |
На что в первую очередь следует обратить внимание – высокий статический уровень воды. Этот фактор существенно усложняет процесс монтажа кессона. Обсадная труба в кессоне обрезается на отметке 1,5 метра ниже уровня земли. Сразу после этой операции вода из скважины хлынет в кессон. Для проведения работ воду необходимо постоянно откачивать мощным дренажным насосом. Этот процесс хорошо запечатлен на видеоролике.
Видеоролик: дренажный насос откачивает воду из скважины
Порядок выполнения работ при обустройстве скважины с самоизливом:

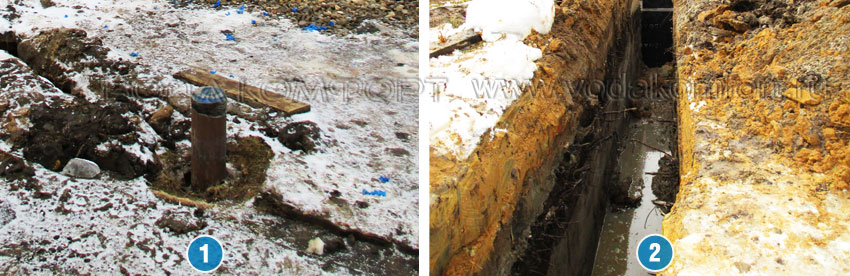

На фото 1 показано устье после окончания работ по бурению. Копку котлована под кессон и траншею от скважины до бани выполнялись экскаватором. На фото 2 показан фрагмент траншеи и кессон, смонтированный в котлован.

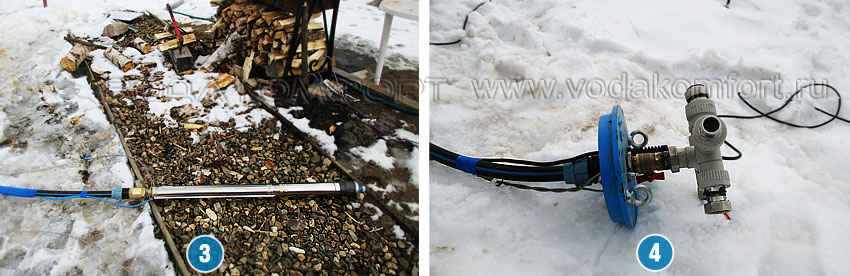

На фотографиях 3 и 4 показаны скважинный насос и герметичный оголовок от фирмы Джилекс, соединенные друг с другом коммуникациями.

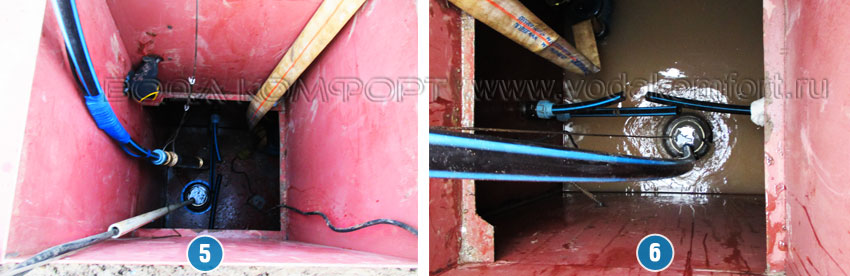

Фото 5 и 6 демонстрируют монтаж всей этой конструкции в скважину. На фотографии 6 отчетливо видно, как из устья вытекает вода, которая откачивается из через пожарный рукав с помощью дренажного насоса.

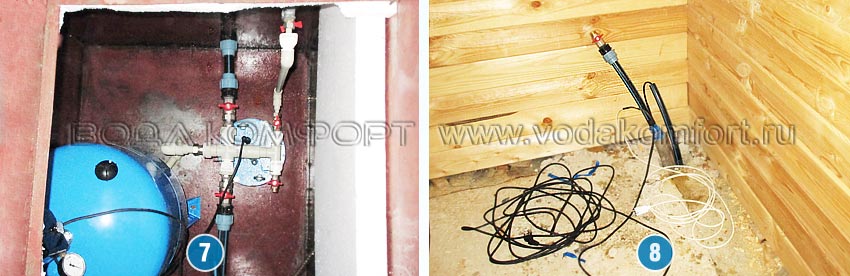

Герметичный оголовок «запечатывает» скважину, и поток воды из нее прекращается. Конечный результат этой работы показан на фотографии 7. С целью экономии места в котельной гидроаккумулятор монтировался в кессоне.
На фото 8 показан ввод труб в баню. Водопроводная труба снаружи утеплена, а между утеплителем и трубой смонтирован греющий кабель. Это необходимо для того, что бы при выходе водопровода из траншеи исключить промерзание.
