В июне 2017 года компания «БурГеоСервис» выполняла работы по водоснабжению коттеджного участка в пос. Свистуха Дмитровского района Московской области: бурение артезианской скважины по технологии нПВХ и ее последующее обустройство системой поддержания постоянного давления га базе насоса Grundfos SQE 5-70.

Скважина 135 метров

Бурение скважины выполнялось буровой машиной УРБ 2А-2. При общей глубине скважины 135 метров статический уровень воды наблюдался на отметке глубины 32 метра. Во время откачки с расходом 5000 литров в час понижение не превысило трех метров.

Во время бурения проходили следующие породы:

  1. Суглинок от 0 до 3 метров;
  2. Песок от 3 до 7 метров;
  3. Глины с прослойками песчаника от 7 до 114 метров;
  4. Известняк с прослойками глины от 114 до 122 метров;
  5. Известняк трещиноватый водоносный от 122 до 135 метров. В интервале глубин от 0 до 76 метров монтировалась обсадная колонна из пластиковых труб нПВХ диаметром 170 мм и толщиной стенки 8 мм. В интервале глубин от 70 до 122 метров устанавливалась колонна из труб нПВХ диаметром 125 мм и толщиной стенки 7,5 мм.

В интервале от 114 до 135 метров монтировалась колонна из труб нПВХ диаметром 90 мм и толщиной стенки 7 мм с перфорированной водозаборной частью от 130 до 130 метров.

Во время проведения буровых работ участок был в начальной стадии освоения. На нем находилась только бытовка. Планировалось смонтировать кессон, насос, а пользоваться водой на время строительства дома через вывод из кессона на летний полив.

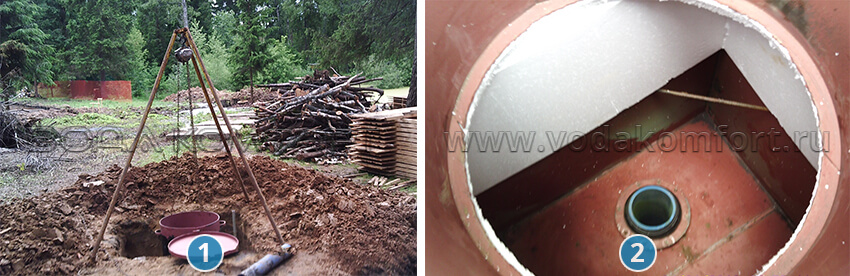

Монтажная бригада выкопала котлован, в который с помощью подъемного устройства был смонтирован кессон фото 1. На фото 2 показан выход обсадной колонны через специальную гильзу с фланцем внутри кессона.

Монтаж кессона в котлован и вход обсадной колонны в кессон

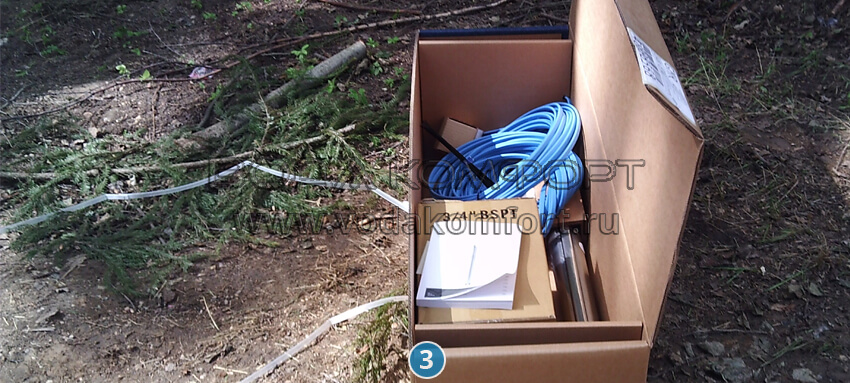

На фото 3 показан набор Grundfos SQE для поддержания постоянного давления на базе насоса Grundfos SQE 5-70. При покупке набора выигрыш в стоимости почти 40% по сравнению с тем, когда все элементы покупаются по отдельности: насос, блок управления CU 301, датчик давления, гидробак емкостью 8 литров и электрический кабель.

Комплект для поддержания постоянного давления Grundfos SQE

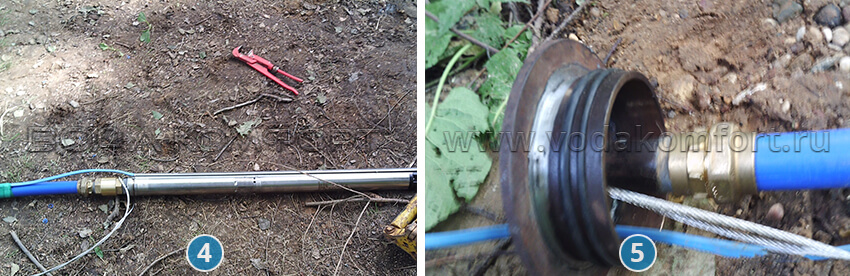

На фото 4 и 5 показано соединение водоподъемной трубы с насосом и оголовком. Монтаж насоса выполнялся на глубину 45 метров от уровня земли.

Соединение скважинного насоса с водоподъемной трубой и соединение оголовка с водоподъемной трубой

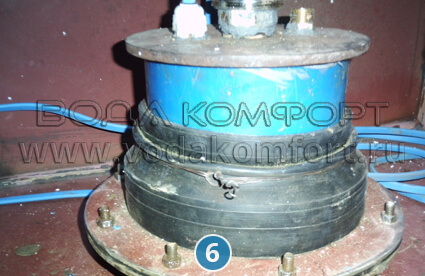

На фото 6 показано устье скважины внутри кессона. Сверху скважину предохраняет оголовок, а специальная манжета герметизирует ввод обсадной колонны в кессон.

Герметизация ввода обсадной колонны в кессон

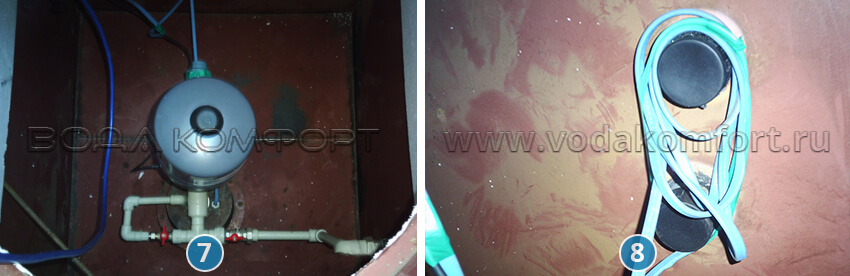

Фото 7 демонстрирует обвязку гидробака внутри кессона, а фото 8 – заглушенные выходы в сторону будущего дома гидравлического и кабельного каналов.

Обвязка гидробака в кессоне и заглушенные гидравлический и кабельные вводы в кессон

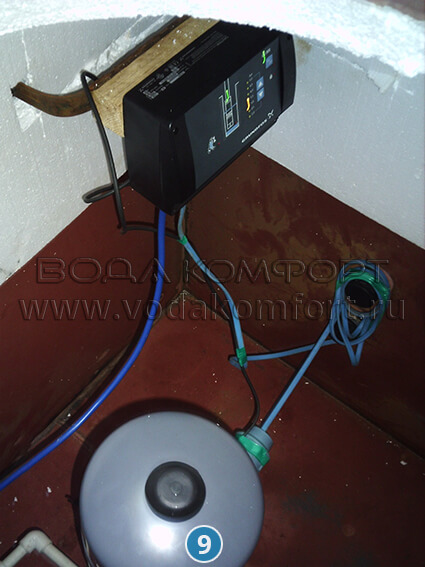

Блок управления смонтировали в верхней части кессона по временной схеме, как показано на фото 9.

Оборудование в кессоне

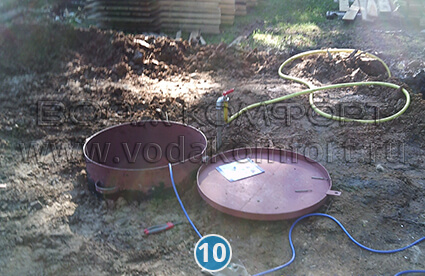

На фото 10 показан кессон. К выводу на полив присоединили водопроводный шланг. Строители смогут беспрепятственно пользоваться водой.

Кессон с выводом на полив

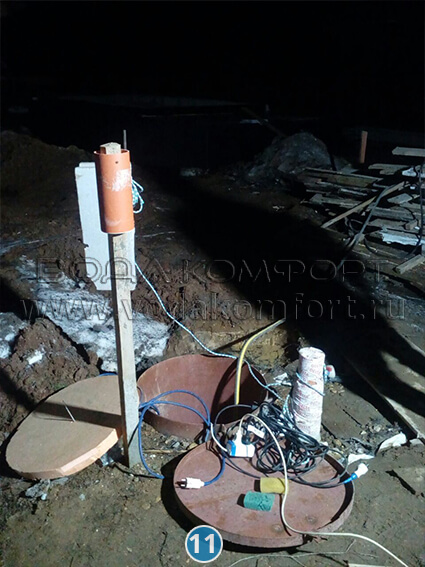

В апреле 2018 года в нашу компанию позвонил взволнованный заказчик с обращением по поводу отсутствия воды. Позже Заказчик сообщил, что кессон залит водой. Поскольку дорогостоящий блок управления был смонтирован по временной схеме в кессоне (фото 9), этот же день бригада прибыла на объект. На фото 11 показан кессон, а на видео показано то, что мы увидели внутри кессона.

Кессон




Кто-то снял заглушку с ниппеля, предназначенного для герметичного ввода водопроводной магистрали внутрь кессона и без всякой герметизации пропихнул водопроводную трубу внутрь. Через зазор между трубой и внутренней стенкой ниппеля течет вода. Этот «кто-то» даже не задумался, а зачем сделан второй ниппель, и решил заглушку не снимать.

Аварийная бригада установила герметизатор, течь в кессон была предотвращена. Для восстановления системы необходимо заменить датчик давления и блок управления.

К сожалению, подобная ситуация типична. Когда Заказчики сами контролируют строительство, то описанных ситуаций не происходит. Но когда Заказчики полностью полагаются на прорабов, то подобные курьезы возникают в трети случаев.

Вывод – если Вам что-то необходимо сделать с кессоном, позвоните нам ( +7 499 110 63 61). По указанному телефону Вам ответят ежедневно с 9-00 до 20-00 без выходных. Не так уж и сложно.

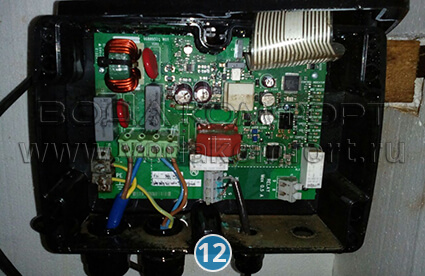

Потери Заказчика: около 30000 рублей за испорченное оборудование (фото 12) + стоимость работ по устранению.

Залитый водой блок управления
