Наши работы: Мещерское СНТ Дубрава
В середине сентября 2017 года компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) в СНТ "Дубрава" Чеховского района (окрестности поселка Мещерское) бурила скважину на воду.
Скважина 40 метров
Первым этапом приступили к бурению артезианской скважины. Бурили два дня.
Длительность зависит во многом от геологического разреза и глубины.
Геологический разрез не составил никаких трудностей буровой бригаде.
| Наименование | Глубина | |
| От, м | До, м | |
| Глина красная | 0,0 | 4,0 |
| Плывун | 4,0 | 7,0 |
| Суглинок | 7,0 | 28,0 |
| Известняк сухой, рыхлый | 28,0 | 30,0 |
| Известняк трещиноватый водоносный | 30,0 | 40,0 |
Глубина по факту составила 40 метров. При бурении применялась двухтрубная обсадная колонна: металлическая диаметром 133 мм и толщиной стенки 4,5 мм, которая закрепляет ствол до известняка. Дополнительная пластиковая колонна диаметром 117 мм и толщиной стенки 7,5 мм, которая находится внутри металлической на всю глубину.
Обустройство с кессоном
Обустройство скважины с кессоном – самый распространённый вариант. В комплект водоподъёмного оборудования помимо насоса входит ещё мембранный бак, который разместили в нем.

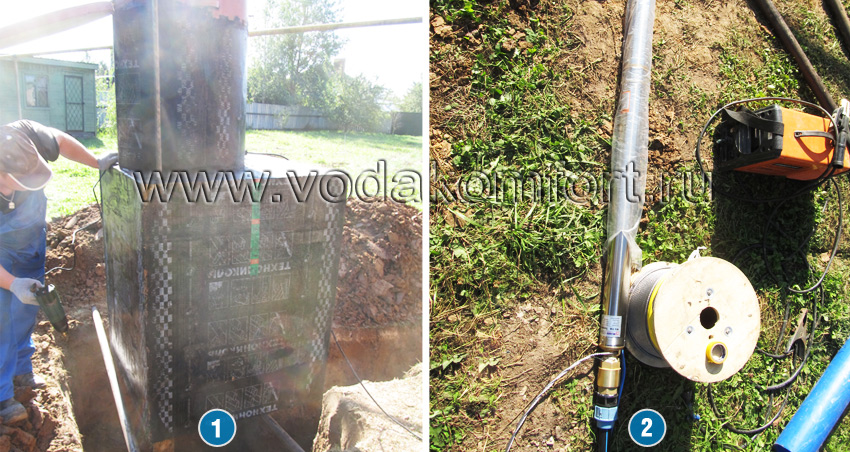

На фотографии 1 показан кессон, который уже готов к монтажу в котлован.
Подготовка заключается в следующем:
- Выкопать котлован;
- Сделать специальные отверстия для вывода коммуникаций;
- Смонтировать поливочный кран (по желанию заказчика).
После монтажа кессона в котлован монтажная бригада приступила к монтажу насоса. На фотографии 2 показан скважинный насос Belamos TF3-110.

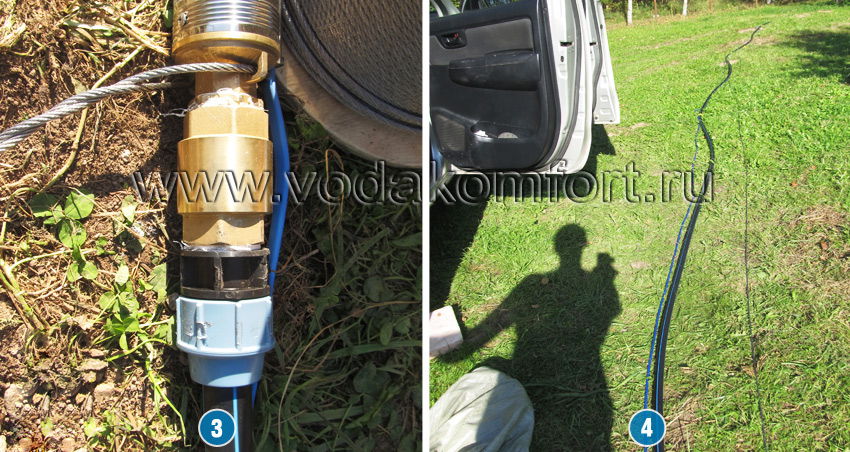

К нему смонтировали обратный клапан, с помощью пластикового компрессионного переходника присоедини водоподъёмную трубу ПНД, закрепили нержавеющий страховочный трос, как показано на фотографии 3. Водоподъёмная труба, страховочный трос и электрический кабель раскатали на всю глубину монтажа насоса - фото 4.

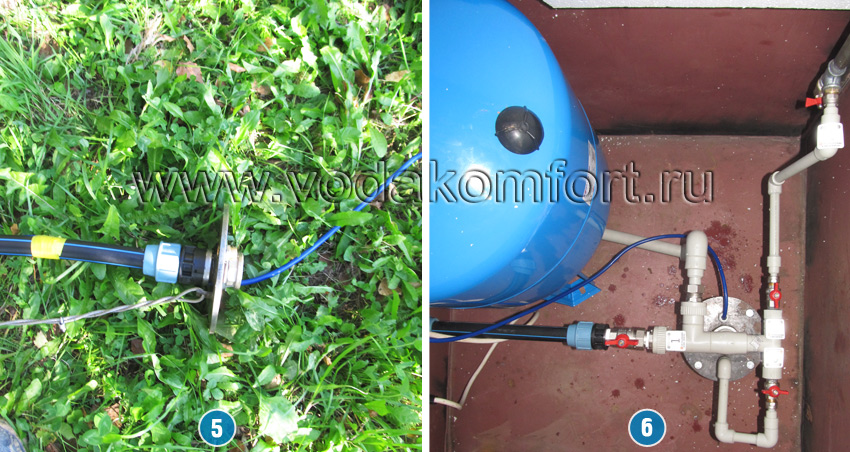

На конце трубы ПНД монтируется скважинный оголовок, а так же закрепляется страховочный трос через специальную проушину, выведен электрический кабель через коннектор - фото 5. На фото 6 показан вид кессона сверху, на нём смонтирована распределительная гребёнка.

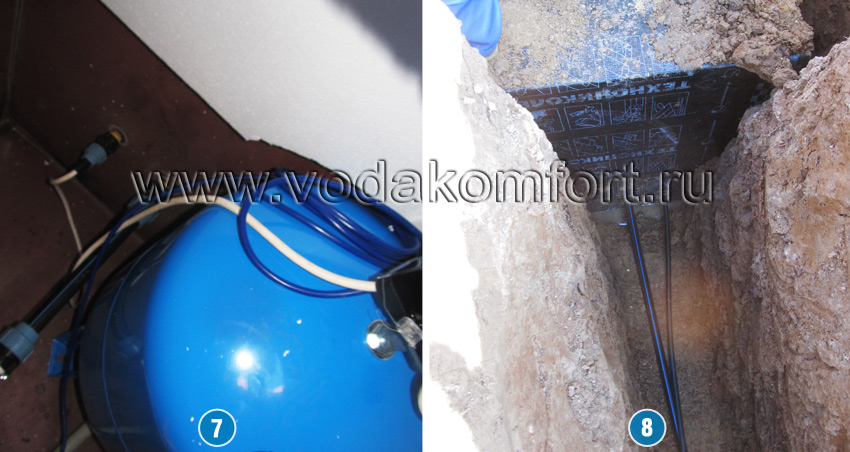

На фото 7 показаны мембранный бак и реле давления, а так же выход двух труб из кессона фото 8: с большим диаметром водопровод, с меньшим диаметром - труба/футляр с электрическим кабелем.

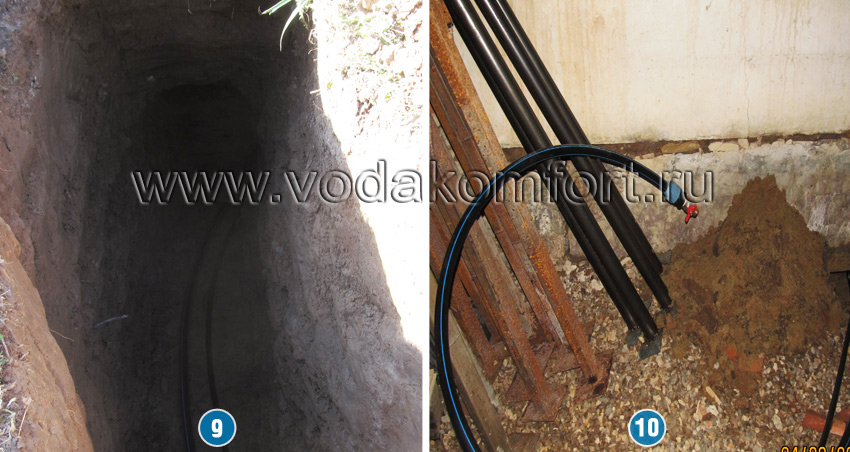

Траншея может быть криволинейной, трубы ПНД можно плавно изгибать - фото 9. Завели коммуникации в помещение под фундаментом - фото 10.

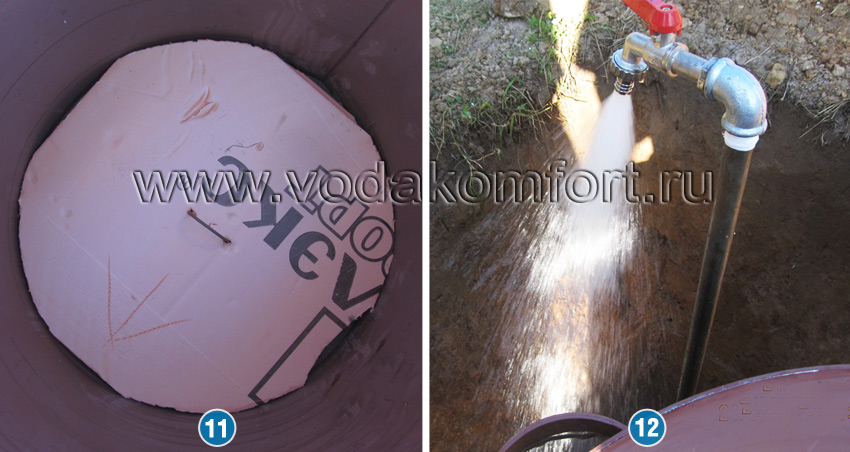

Дополнительно утеплили горловину кессона - фото 11, произвели настройку автоматики и опрессовку системы. Продемонстрировали заказчику систему в рабочем состоянии - фото 12.
Монтажные работы длились один день.
