В конце марта 2018 года в деревне Панино Чеховского района проводились работы по бурению скважины на воду с последующим её обустройством.

Компания ООО «БурГеоСервис» (+7 499 110 63 61) приступила к бурению 23 марта, которое продолжались два дня с учётом прокачки до визуально чистой воды.

Параметры скважины:

  1. Глубина – 53 м
  2. Статический уровень воды – 24 м
  3. Динамический уровень воды – 25 м
  4. Рекомендуемая глубина насоса – 35 м
  5. Производительность скважины – 3,5 м3

Геологический разрез

Состав

Интервал глубин

От, м

До, м

1.

Глина

0

9,0

2.

Суглинок с прослойками песка

9,0

24,0

3.

Глина серая с прослойками песка

24,0

44,0

4.

Известняк с прослойками глины

44,0

49,0

5.

Известняк трещиноватый водоносный

49,0

53,0


Обустройство с кессоном

частная скважина 53 метра в деревне Панино Чеховский район

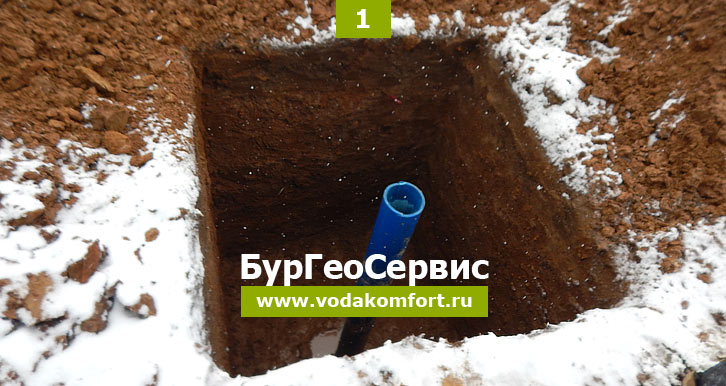

Под кессон необходимо выкопать котлован фотография 1.

герметичные выводы для трубопровода из металлического кессона как сделать

Земля была промёрзшая, что соответственно усложнило выполнение земляных работ. Подготовка кессона к установке:

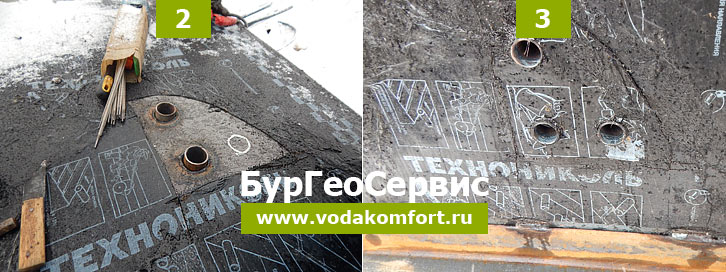

  1. В боковой стенке делаются два отверстия для коммуникаций фотография 2. Одна труба водопроводная, вторая с электрическим кабелем. Клиент заказал два выхода водопроводных труб, соответственно было сделано три отверстия фотография 3.

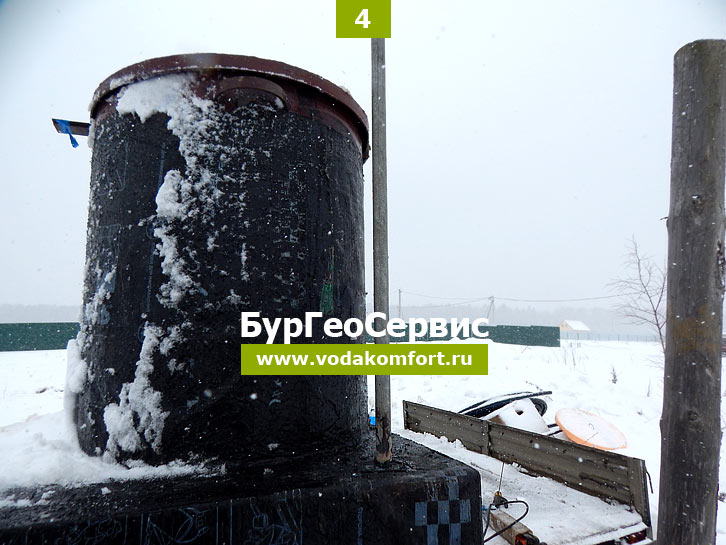

  2. Вывели кран на полив фотография 4.

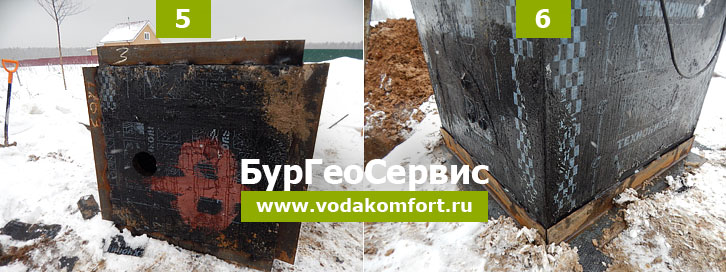

  3. Приварили стальные углы (грунтозацепы) для усиления нижнего пояса фотографии 5 и 6. Так как обсадная колонна состоит из труб НПВХ, то к днищу необходимо приваривать «грунтозацепы или держатели грунта» для большей надёжности, что бы кессон ни выдавило наверх. Труба НПВХ герметизируется с днищем соединительной муфтой.

труба для крана на полив участка из металлического кессона

стальные углы для усиления нижнего пояса кессона

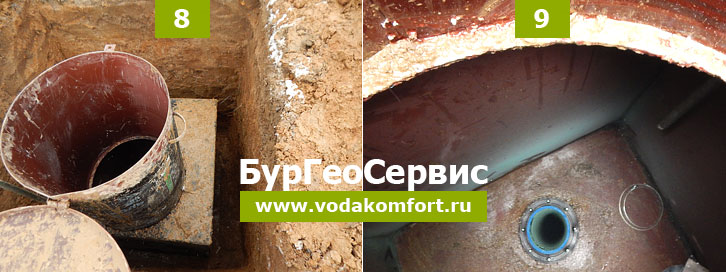

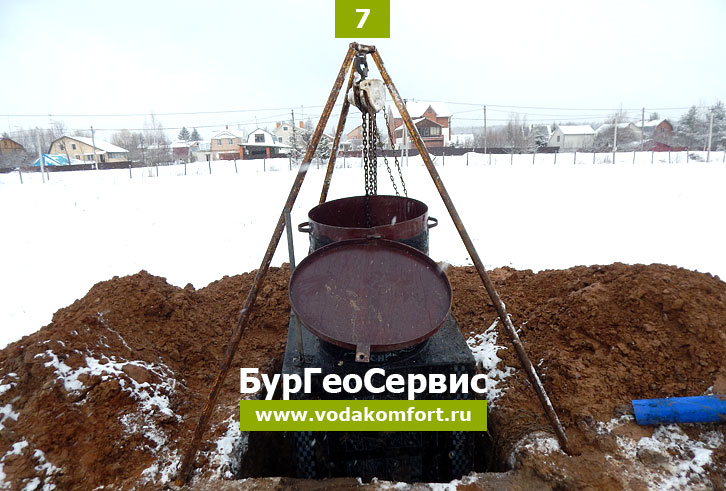

Кессон опустили в котлован фото 7 и 8. На фото 9 видна обсадная колонна, которая находится внутри.

как происходит опускание кессона в котлован при обустройстве личных скважин

как закрепляют пластиковую скважину внутри кессона из металла

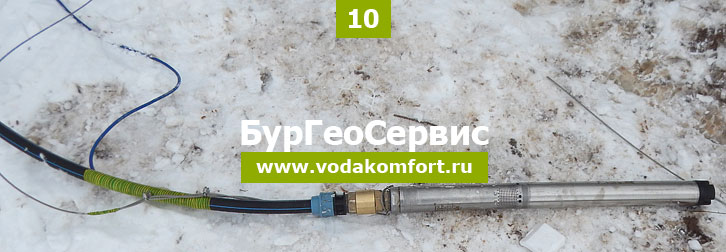

Перед монтажом насоса к нему смонтировали дополнительный обратный клапан, соединили его с водоподъёмной трубой и закрепили стальным страховочным тросом иллюстрация 10.

мотор для скважины 53 метра в виде погружного насоса

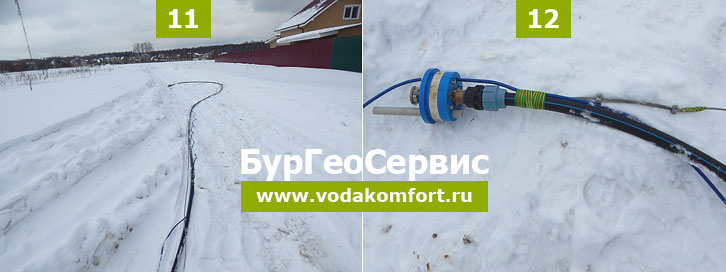

Водоподъёмную трубу раскатили на всю длину монтажа насоса иллюстрация 11, а на её конец установили скважинный оголовок иллюстрация 12.

подготовка трубопровода из пнд трубы и соединение насоса с оголовком

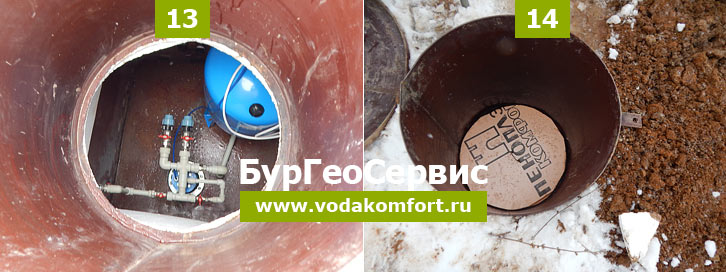

На фото 13 представлен вид кессона сверху после монтажа насоса и водоразборного узла. Дополнительно утеплили горловину фото 14.

какое оборудование необходимо для глубинной скважины в чеховском районе

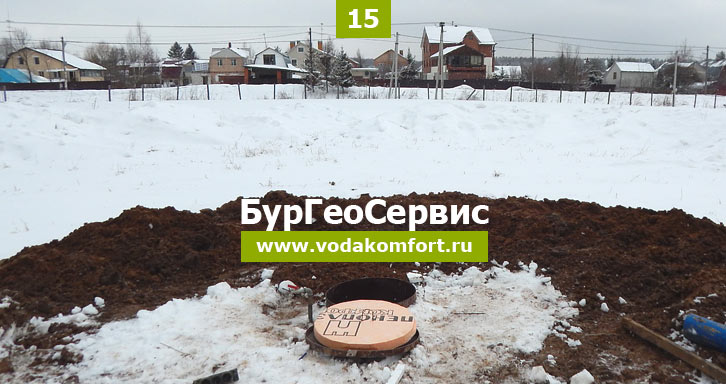

После монтажа скважина приобрела вид, показанный на иллюстрации 15. Из-за укороченного светлого дня суток обустройство длилось два дня.

итоговый вид после завершения работ по обустройству автономной системы водоснабжения в деревне Панино
