Наши работы: Соболиха
Бурение на воду, монтаж кессона и насосного оборудования в деревне Соболиха Балашихинского района Московской области. Июль 2017 года. Работы выполняла компания ООО "БурГеоСервис": +7 (499) 110-63-61.
Скважина 65 метров
Бурение установкой УРБ 2А-2 на базе ЗИЛ 131 продолжалось - 4 дня. Фактическая глубина 65 м совпала с прогнозируемой 60 - 70 м. В течение 10 часов прокачки вода полностью осветлилась.
Геологический разрез
0 - 20 м – песок, 20 – 27 м - серая глина, 27 – 33 м - рыхлый сухой известняк, 33 – 50 м - красная глина, 50 – 55 м - рыхлый сухой известняк. На глубине 55 м начинается водоносный известняк. Зафиксированные уровни воды: статический – 16 м, динамический - 18 м. Производительность скважины – 3 кубических метра в час.
Конструкция
При бурении скважины реализовали телескопическую конструкцию стальных обсадных труб. ø133 мм в диапазоне: 0 - 50 м. Внутри в диапазоне: 48 - 55 м установлены стальные трубы ø114 мм. В известняке в диапазоне глубин 55 – 65 м оставили «открытый ствол» ø98 мм, который является водозаборной частью.
Обустройство

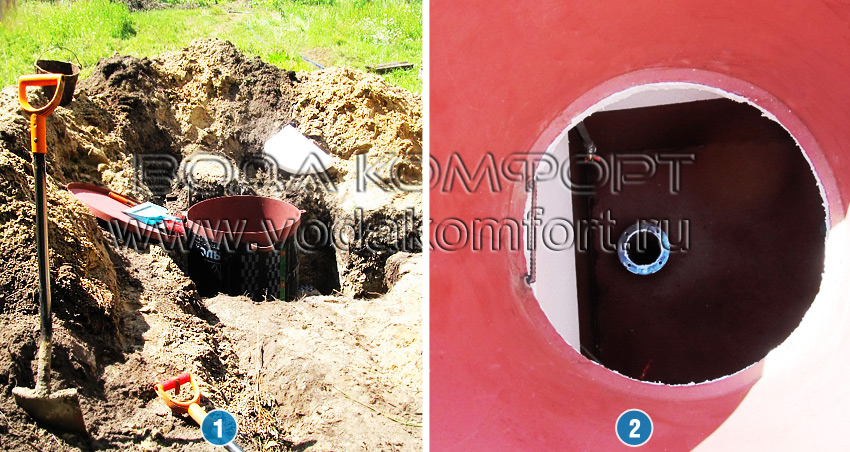

Монтаж кессона и необходимого насосного оборудования, а также прокладка водопроводной трубы в дом. Монтаж кессона в подготовленный котлован фотография 1. В кессоне наружная стальная обсадная труба ø133 мм через гильзу крепится к кессону, фото 2.

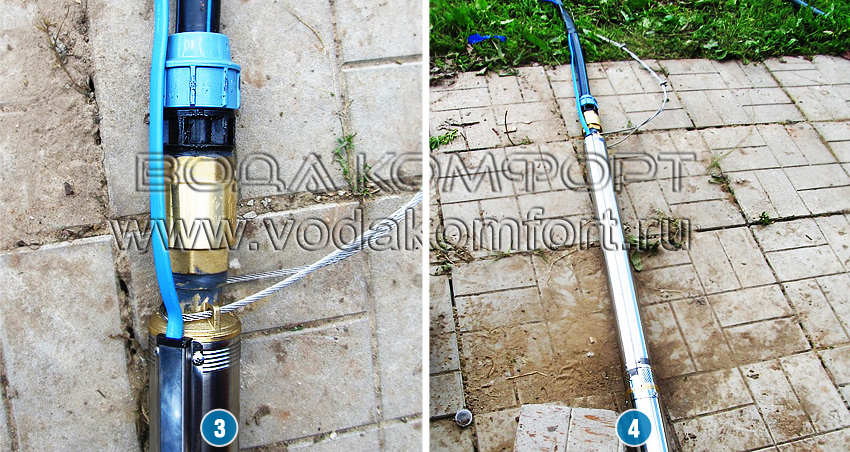

Насос соединяют с водоподъемной трубой и стальным страховочным тросом, фотографии 3 и 4.

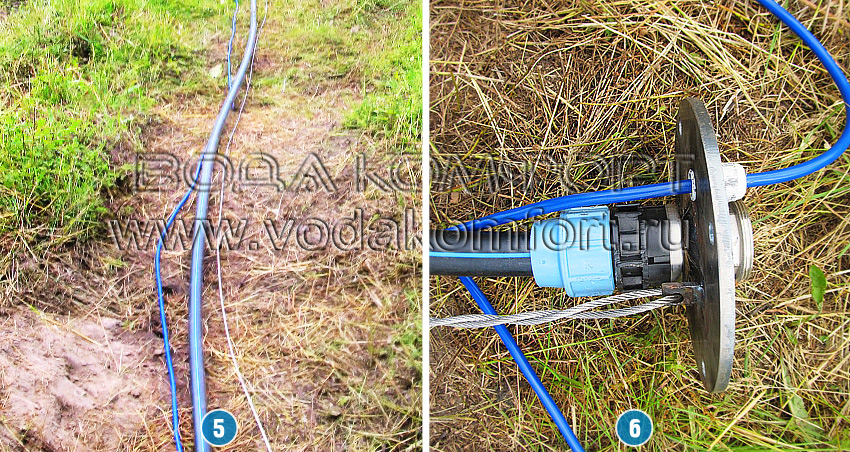

Длина трубы и троса соответствует глубине монтажа насоса - 25 метров (фото 5), на противоположном конце которой скважинный оголовок (фотография 6).

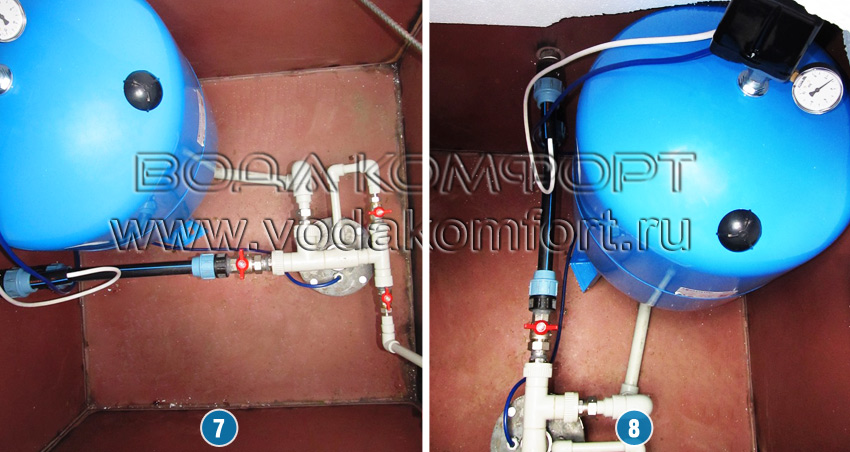

После монтажа насоса на оголовке устанавливается распределительный гидроузел с необходимыми выводами, фото 7. В кессоне достаточно места для установки 100-литрового гидроаккумулятора и реле давления, фотография 8.

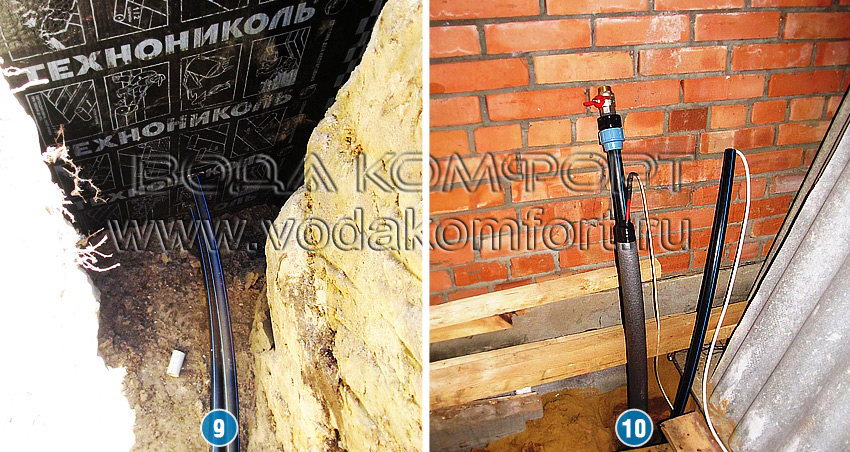

Водопроводная и труба с электрокабелем насоса выводятся из него и прокладываются в траншее на глубине 1,6 метра, фото 9. Коммуникации прокладываются под фундаментом и заводятся в помещение дома, фотография 10.

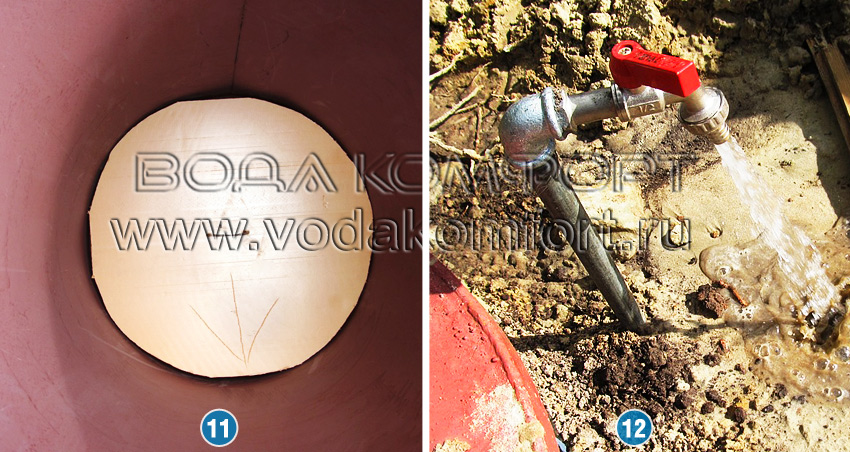

В горловине кессона предусмотрена дополнительная крышка, фото 11. Не лишним будет и кран для полива, фотография 12.

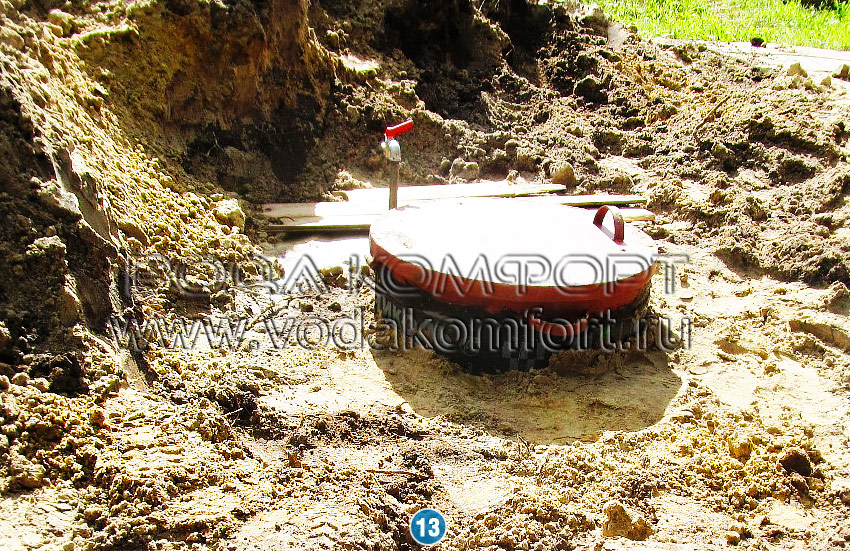

По окончании работ по обустройству скважина выглядит следующим образом, фотография 13.
