Бурение скважины на воду с последующим её обустройством в августе 2017 года в деревне Шевлягино (ДНП «Усадьба Вороново») Раменского района. Работы выполняла компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Скважина 91 метр

На участке было достаточно много места, поэтому бурение проходило крупногабаритным станком УРБ 2А2 на базе Зил-131. Глубина составила 91 метр. Продолжительность бурения - 2 дня.

Конструкция скважины

Обсадка ствола выполнялась стальной трубой с резьбовым соединением диаметром 133 мм и толщиной стенки 4,5 мм. Внутри наружной колонны монтировалась пластиковая труба диаметром 117 мм и толщиной стенки 7,5 мм.

Геологический разрез в точке бурения

Наименование Глубина
От, м До, м
Песок 0,0 7,0
Глина черная 7,0 30,0
Песок мелкий 30,0 35,0
Глина черная 35,0 45,0
Известняк сухой 45,0 47,0
Известняк с прослойками глины 47,0 65,0
Глина красная 65,0 85,0
Известняк трещиноватый водоносный 85,0 91,0

Характеристика источника

  1. Глубина - 91 метр.
  2. Статический уровень - 40 метров. Прокачивали до визуально чистой воды 12 часов, уровень понизился на 10 м.
  3. Динамический уровень воды составил - 50 метров.
  4. Дебет 3 куб. метра в час.

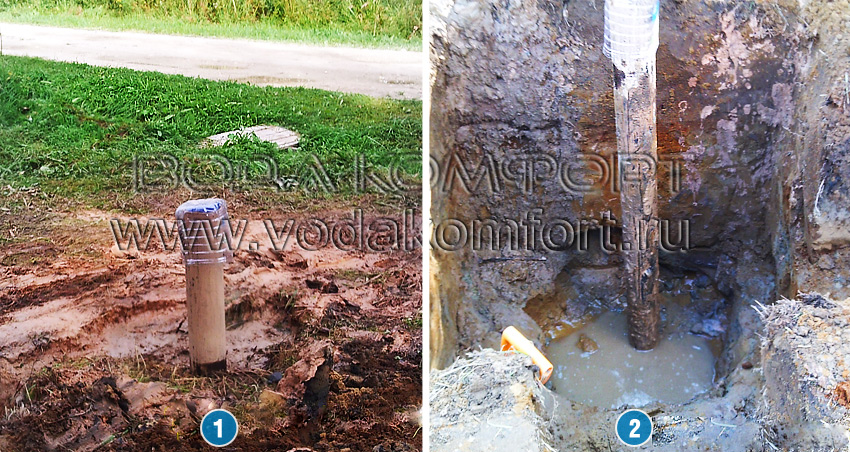

На фото 1 показано, как выглядит скважина после бурения.

Котлован

Обустройство и монтаж водоподъёмного оборудования

Был выбран вариант обустройства с кессоном.

Земляные работы выполнялись нашими специалистами. В их ходе возникли трудности с обвалом грунта, фотография 2. Грунтовые воды были высоко и достичь глубины 2 метра было сложно.

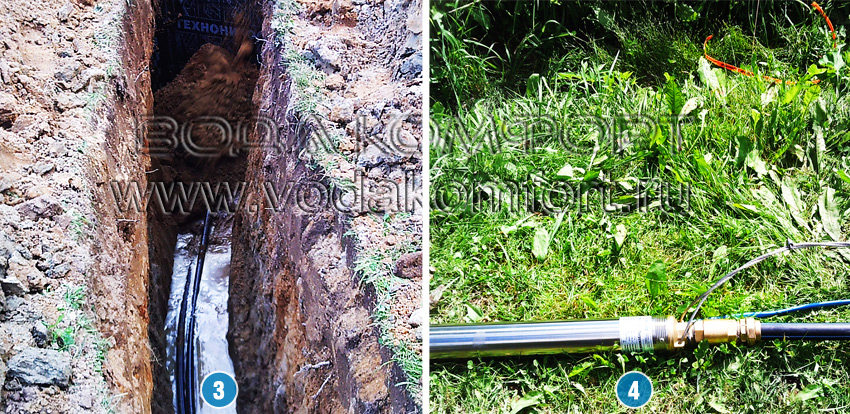

Траншея к дому копалась ниже промерзания земли (1.6 метра), фотография 3. Земляные работы заняли около 5-ти часов.

Траншея и насос

По данным буровиков рекомендуемая глубина монтажа насоса - 60 м. Насос Belamos TF3-150 удовлетворяет требованиям производительности, напора и глубины погружения. Его соединили с водопроводной трубой латунным переходником и дополнительным обратным клапаном, фотография 4.

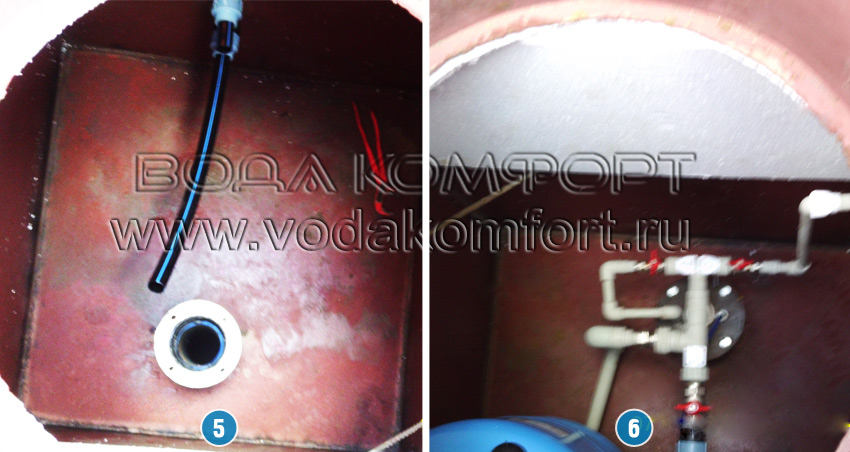

Подвеску опустили в ствол (фотография 5) и закрепили оголовком - фото 6.

Обсадная труба и оголовок

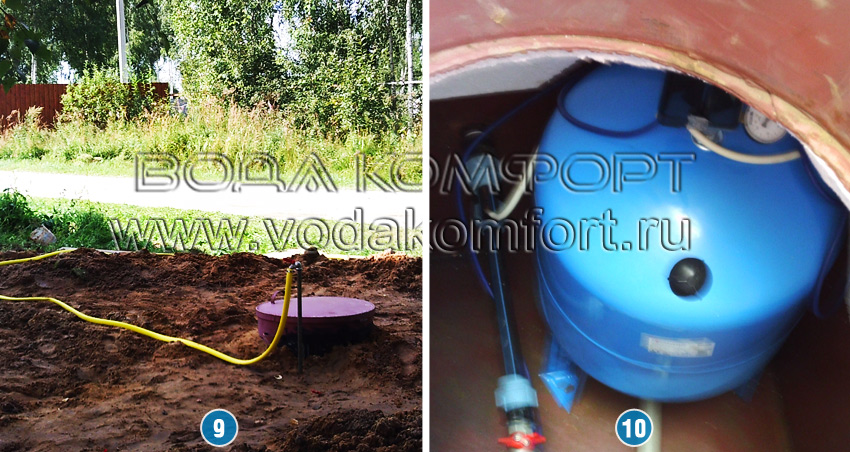

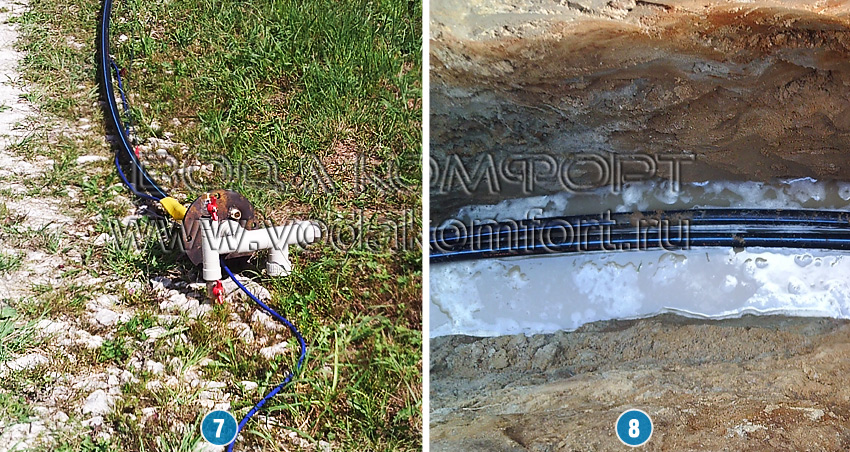

На оголовке смонтировали распределительную гребенку, фотография 7. От кессона проложили трубы к дому - фото 8, вывели магистраль на полив - фото 9.

Гребёнка и прокладка труб

Мембранный бак Reflex V-100 л и реле давления MDR5-5 отвечают за включение и отключение насоса, фото 10. Их разместили в кессоне.

Поливоный кран и мембранный бак

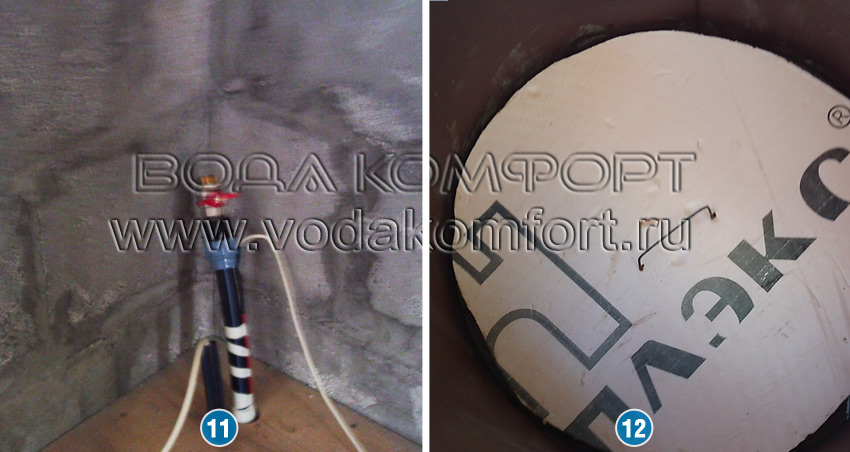

Трубы завели в дом - фото 11, дополнительно утеплили кессон - фото 12.

Подвод труб в дом и утепление кессона

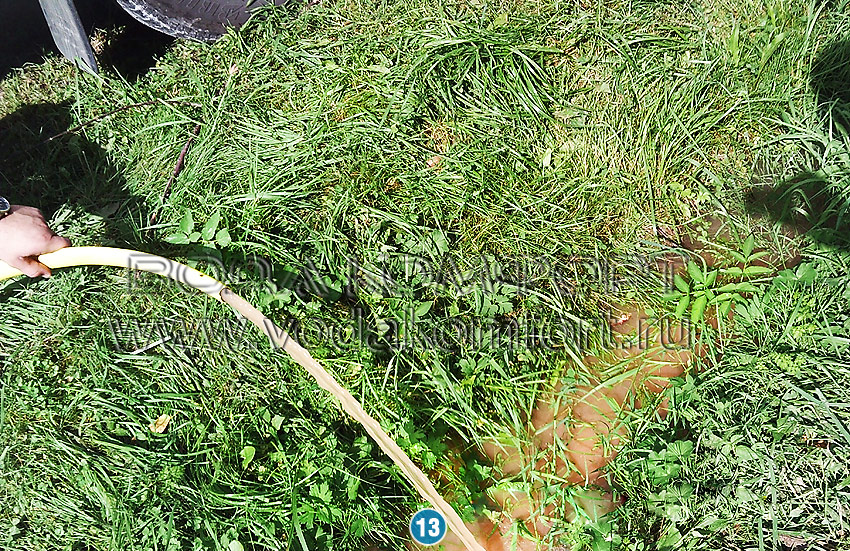

После выполнение монтажных работ прокачивали до полного осветления, фото 13.

Прокачка скважины
