В сентябре 2016 года в компанию ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) обратился заказчик, который приобрел участок в Мытищинском районе, возле города Лобня. Задача, поставленная перед нами, состояла в организации индивидуального водоснабжения от скважины и установка автономной канализации.

Скважина на воду в городе Лобня

Работы на данном участке начались с бурения скважины в Мытищинском районе. Для производства работ был использован буровой станок УРБ 2А2 на платформе автомобиля повышенной проходимости ЗИЛ-131. Глубина скважины составила 74 метра. Срок выполнения работ с 21 по 23 сентября.

Геологический разрез участка

В ходе выполнения работ буровики столкнулись с таким геологическим разрезом:

  1. Глина коричневая на отметках от 0 до 23 метров.
  2. Суглинок с песчаником – от 23 до 52 метров.
  3. Глина черная в диапазоне от 52 до 67 метров.
  4. На отметках от 67 до 74 метров – водоносный известняк.

Конструкция скважины

При бурении скважины использовалась двухтрубная конструкция. Основная обсадная колонна состояла из стальной трубы диаметром 133 мм и находилась на отметках от 0 до 67,5 метров. Дополнительно, от 0 до 74 метров установлена пластиковая труба диаметром 117 мм. В диапазоне от 68 до 74 метров в пластиковой трубе сделан щелевой фильтр, обеспечивающий приток воды в скважину. Соединение труб в обсадные колонны осуществлялось при помощи резьбовых соединений.

Обустройство скважины

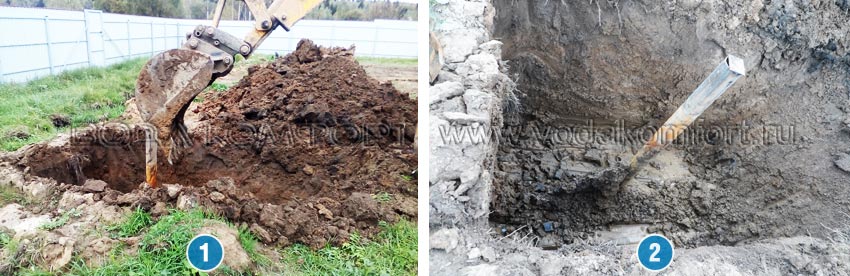

После бурения, к работам приступила монтажная бригада. Для обустройства использовался вариант с применением кессона. Земляные работы выполнены экскаватором, который предоставил заказчик. На фото 1 и 2 можно увидеть копку котлована под кессон.

Земляные работы выполняются экскаватором

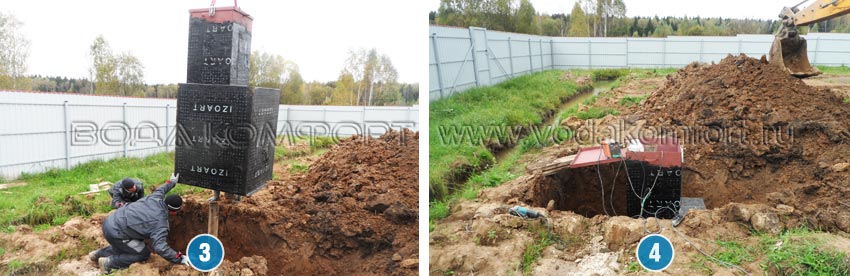

Далее, в подготовленный котлован был смонтирован кессон. Процесс монтажа кессона показан на фото 3 и 4.

В котлован смонтирован кессон

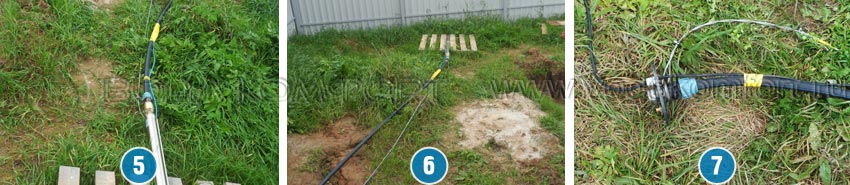

На фото 5, 6 и 7 видно сборку водоподъемной части, перед монтажом в скважину. Здесь можно увидеть погружной насос Belamos TF 3-110, присоединение к нему ПНД трубы, троса и кабеля. Длина трубы, троса и кабеля соответствуют глубине погружения насоса в скважину. В данном случае, по рекомендации буровиков, насос был смонтирован на 43 метра. С противоположной от насоса стороны, установлен скважинный оголовок. Присоединение к оголовку, также, можно увидеть на этих фото. Затем, произвели монтаж собранной конструкции в скважину.

Сборка водоподъемной части

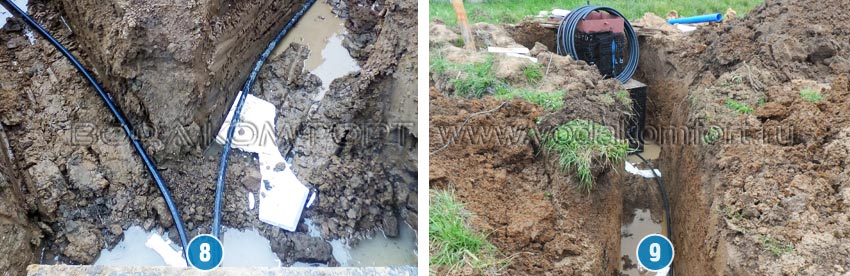

Подвод труб от кессона монтажная бригада сделала следующим шагом. Одна линия подведена к бытовке, в которой будут проживать строители. Вторая линия - к точке, на месте которой будет построена баня. Прокладка труб изображена на фото 8 и 9.

Прокладка труб

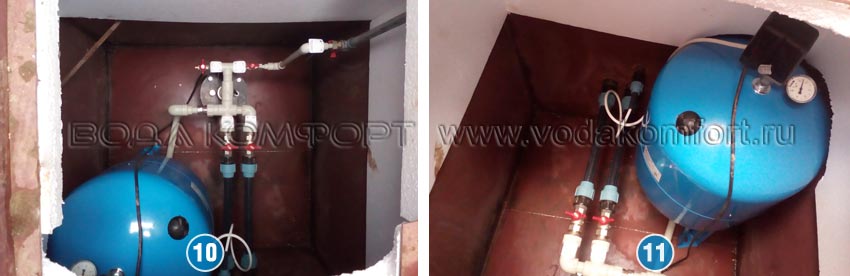

На фото 10 и 11 показано смонтированное в кессоне оборудование. Здесь можно увидеть установленный распределительный коллектор, гидробак, реле давления и манометр. Чтобы грунтовая вода не попадала в кессон, на вводе труб установлены муфты - герметизаторы. Кессон до глубины промерзания грунта утеплили пенопластом. После, произвели настройку и проверку оборудования под давлением.

Смонтированное в кессоне оборудование

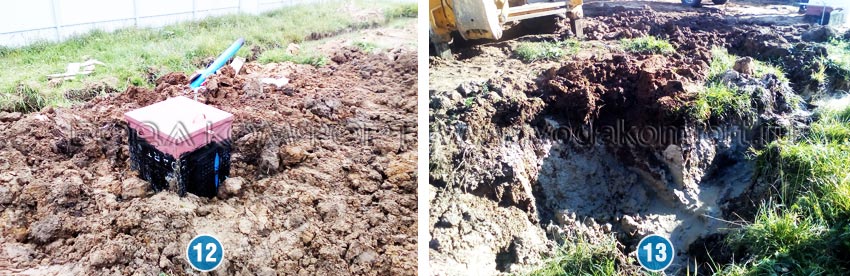

Завершенный этап обустройства скважины показан на фото 12.

Завершенный этап обустройства скважины

Станция АСТРА-5 миди

На следующий день, после обустройства скважины, монтажной бригадой была установлена канализация «АСТРА-5 миди». Земляные работы, также были выполнены экскаватором.

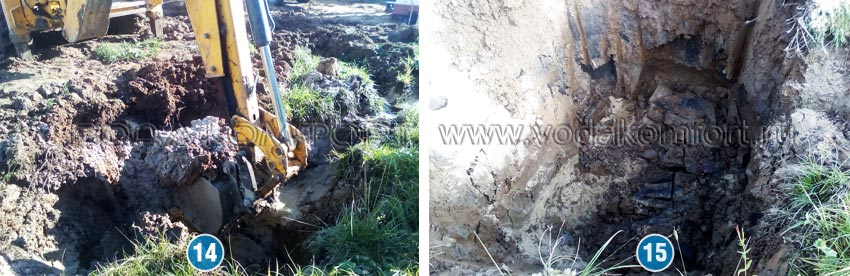

Фото 13, 14 и 15 демонстрируют процесс копки котлована под станцию.

Копка котлована под станцию

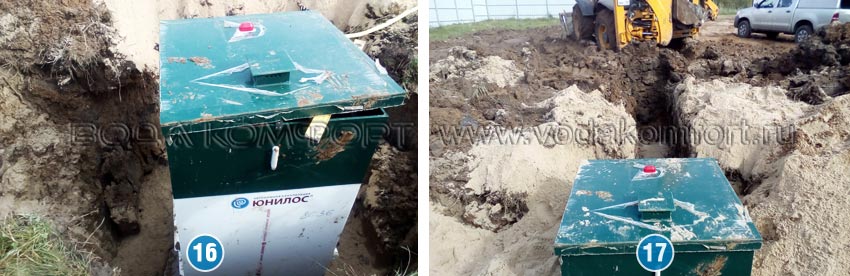

Далее, в подготовленном котловане, была сделана песчаная подушка и смонтирована станция, как показано на фото 16. По условиям монтажа, обсыпка станции полностью производится песком. Для уплотнения песок проливается водой. Параллельно, внутренняя часть станции, также, заполняется водой. На фото 17 можно увидеть процесс обсыпки.

Станция канализации

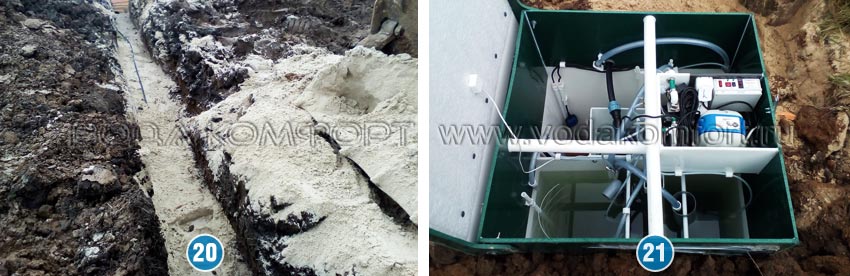

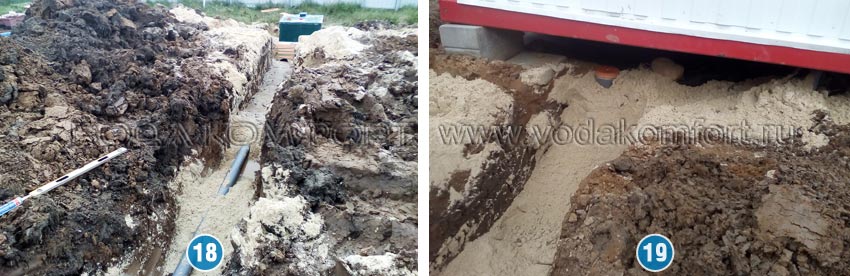

На фото 18, 19 и 20 показан этап прокладки трубопровода. При прокладке канализационной линии очень важно соблюдать выдержанный уклон, для этого используется песчаная подушка.

Смонтированая станция

После, в станцию установили компрессор и дренажный насос, который осуществляет выброс очищенной воды. Далее, провели настройку оборудования. Вид смонтированного оборудования показан на фото 21.

Смонтированное оборудование

Обустройство скважины и монтаж канализации были выполнены в течение двух дней, в период с 27 по 28 сентября.
