Бурение скважины на воду и ее обустройство с использованием кессона на участке в КП «Южные озера-2» около деревне Тюфанка Чеховского района Московской области. Апрель 2017 года. Работу выполняла наша компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Скважина на извесняк 38 метров

Нам предстояло пробурить на участке скважину на известняк, установить кессон и смонтировать водоподъемное оборудование. Бурили скважину установкой УРБ 2А-2 в течение 3-х дней. В результате пробурили скважину глубиной 38,0 метров.

Геологический разрез скважины

Первые 2,0 метра бурения – суглинок, далее 7,0 метров – глина, за ней 3,0 метра – песок, в диапазоне 12,0 – 17,0 метров – снова глина. Известняк начался на глубине 17,0 метров. Воду в известняке обнаружили на 38,0 метрах. Уровни воды в скважине следующие: статический - 13,0 метров, динамический - 15,0 метров. Производительность скважины довольно приличная – около 5,0 куб. м/час.

Двухтрубная конструкция скважины

Учитывая относительно неглубокое залегание известняка в Чеховском районе и при этом низкие уровни воды в скважине, при бурении однозначно применяется двухтрубная конструкция обсадных труб. Первые 18,0 метров скважины обсаживаются стальными трубами ø133 мм, которые крепятся на известняк. Далее внутри стальных труб устанавливается пластиковая обсадная колонна из труб ø117 мм на всю глубину скважины от начала и до конца. В последних 8,0 метрах пластиковой обсадной колонны в диапазоне 30,0 - 38,0 метров оборудуются перфорационные отверстия. Это существенно повышает приток воды в скважину и тем самым увеличивает ее производительность.

Обустройство скважины с установкой кессона

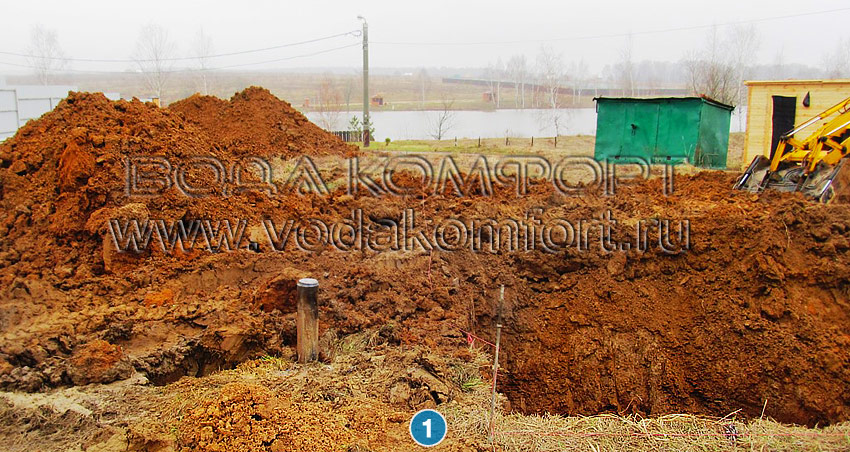

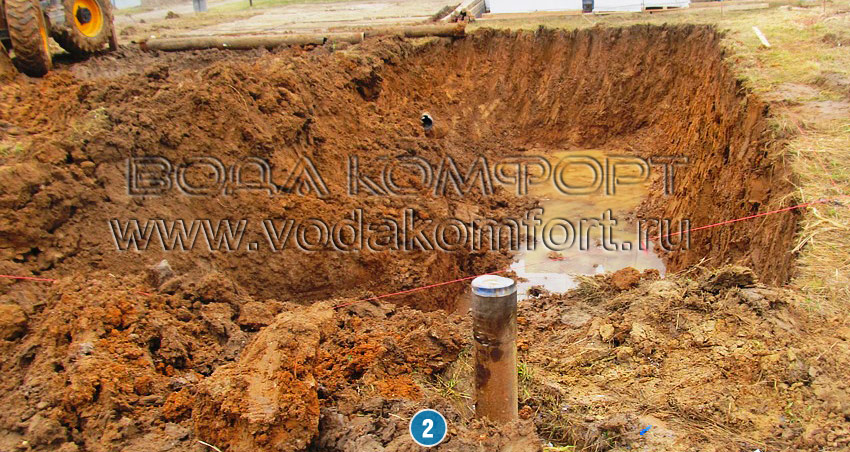

Одновременно с бурением скважины наш заказчик проводил на своем участке подготовительные работы для строительства дома, фото 1 и 2.

Подготовительные строительные работы

Подготовительные строительные работы

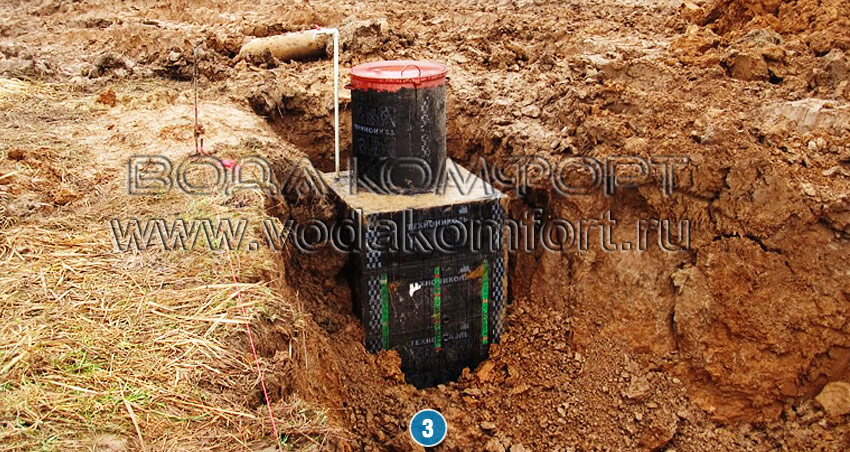

В связи с этим на участке уже находилась строительная техника, а именно экскаватор, с помощью которого и был выкопан котлован под кессон. В этот котлован был установлен кессон, фото 3.

Монтаж кессона

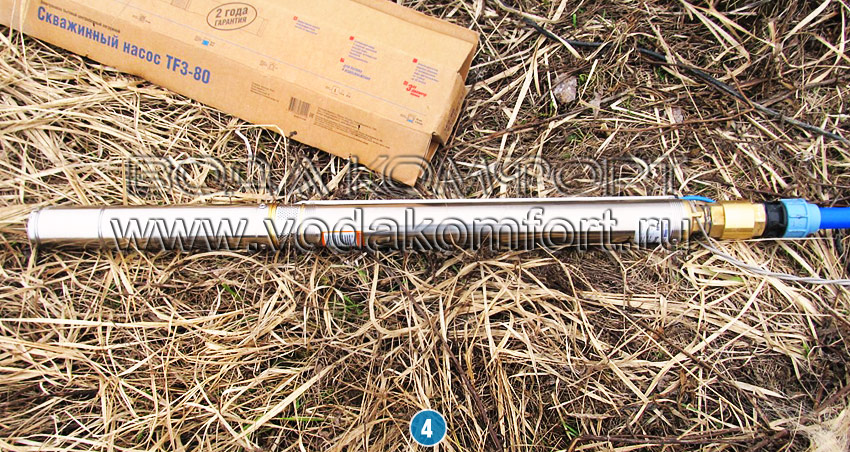

На следующем этапе обустройства необходимо подготовить насос к монтажу в скважину. Насос будет устанавливаться в скважину на глубину 25,0 метров. Из возможных вариантов заказчик предпочел скважинный насос Belamos TF3-80, фото 4.

Насос Belamos TF3-80

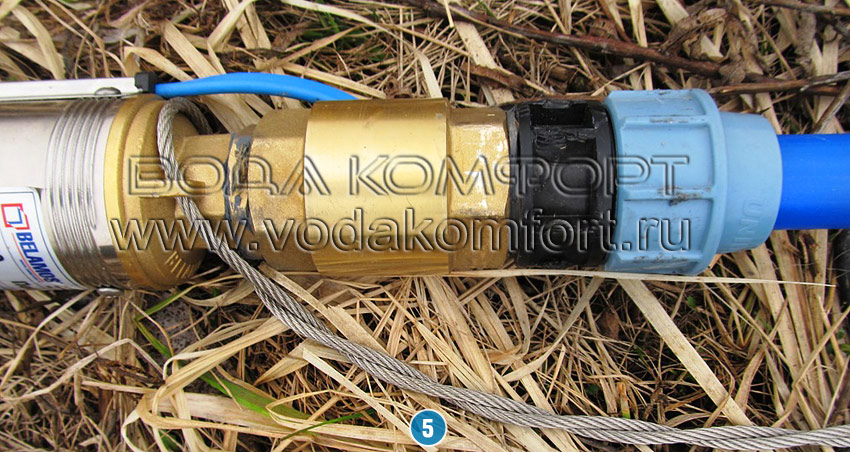

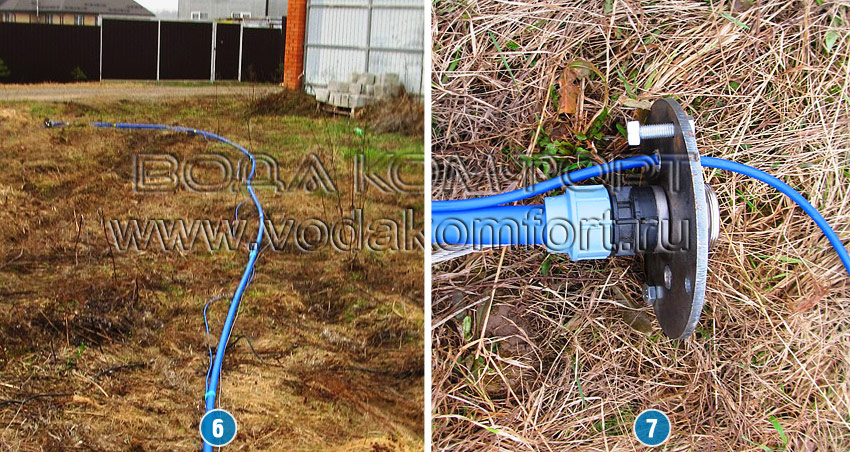

К насосу через компрессионный переходник и обратный клапан крепится 25,0 метров водоподъемной трубы и стального страховочного троса, фото 5 и 6.

Крепление водоподъемной трубы к насосу

Конструкция насоса для монтажа и крепление водоподъемной трубы к оголовку

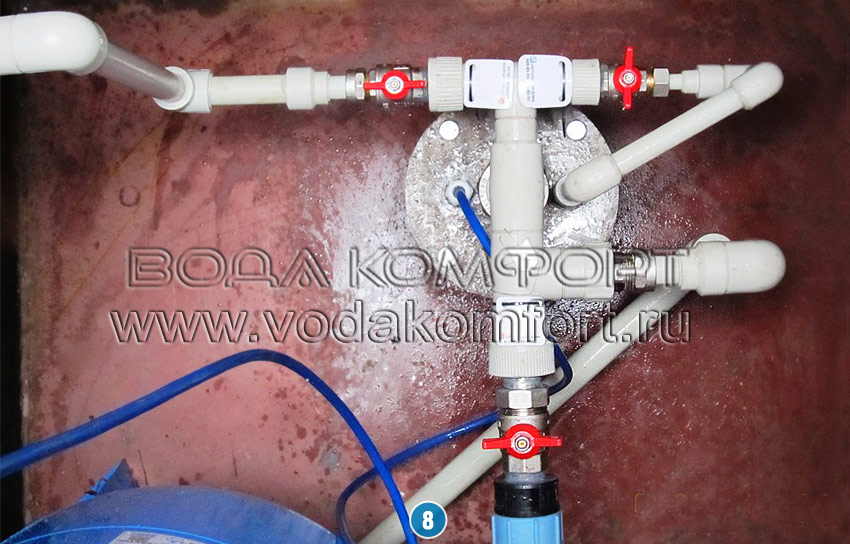

Противоположный конец водоподъемной трубы соединяется с оголовком, фото 7. Полученная таким образом конструкция насоса монтируется в скважину. В кессоне на оголовке устанавливается распределительная гребенка с необходимыми выводами: на основную магистраль, линию обратного слива воды в скважину и кран для полива, фото 8.

Распределительная гребенка с выводами

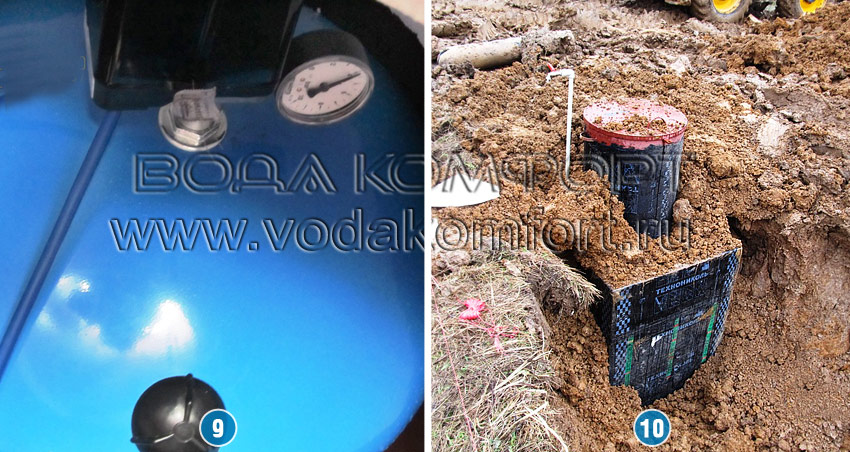

Гидроаккумулятор и блок автоматики устанавливаются также в кессоне, фото 9.

Гидроаккумулятор, блок автоматики и отсыпка кессона

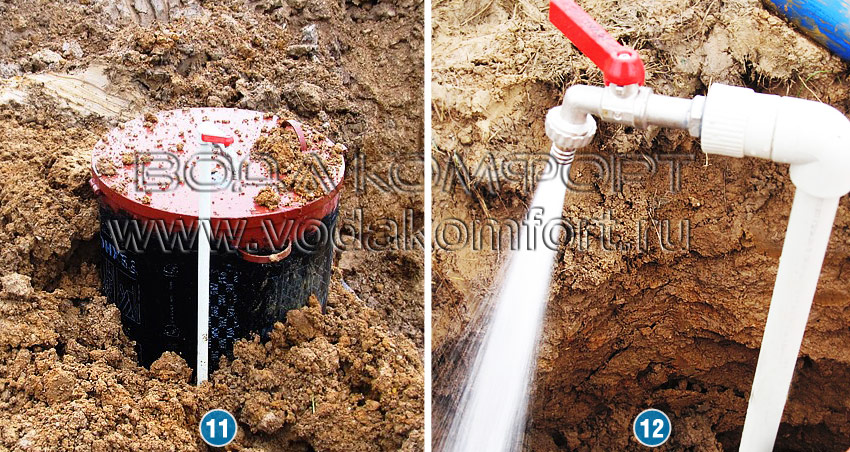

Далее происходит отсыпка кессона, фото 10 и 11 и на заключительном этапе работ проводятся гидротехнические испытания, фото 12.

Отсыпка кессона и гидротехнические испытания системы
