В нашу компанию ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) обратились Заказчики по вопросу обустройства скважины и подведения воды в дачный дом, находящийся в одном из СНТ вблизи поселка Хатунь Ступинского района Московской области.

Скважина 23 метра

Заказчики не имели ни малейшего представления о глубине скважины, ее производительности, уровнях воды.

На первом этапе наша бригада опустила насос с целью прокачки, определения производительности и уровней воды (статического и динамического). Результатами были довольны и мы, и Заказчики: производительность 1200 литров в час, статический уровень воды 10 м, динамический уровень 18 м, глубина 23 м.

Было принято совместное решение скважину обустраивать со скважинным адаптером, а насос соответствующей производительности монтировать на глубину 20 м.

Обустройство с адаптером

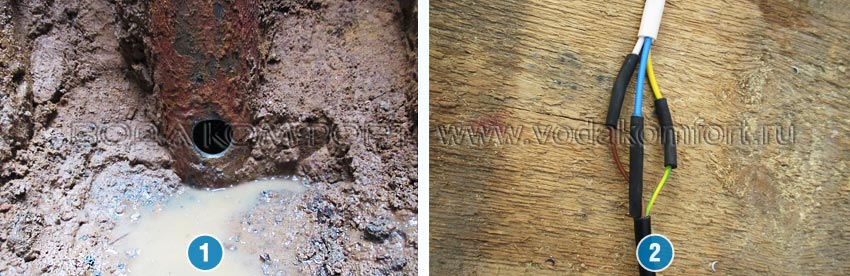

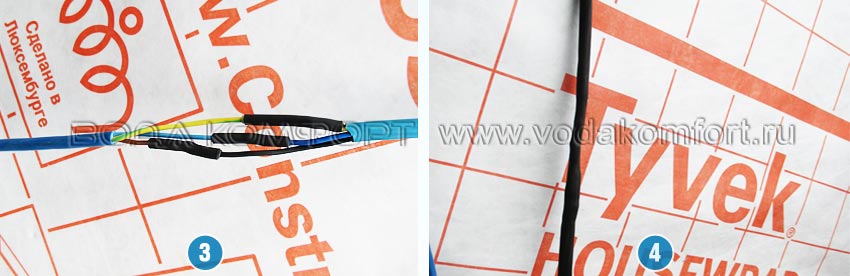

К дому была откопана траншея. На глубине 1,6 метра в обсадной трубе было сделано отверстие диаметром 45 мм для монтажа скважинного адаптера фото 1. Вторым этапом был наращен электрический кабель от скважинного насоса с помощью термоусадочной муфты - это видно на фото 2 - 4. На каждое соединение надеваются термоусадочные кемрики, которые при нагреве сжимаются и герметизируют соединение проводов. Внешнюю оплетку кабеля изолирует кемрик - трубка большего диаметра.

В обсадной трубе скважины сделано отверстие

Наращивание электрического кабеля

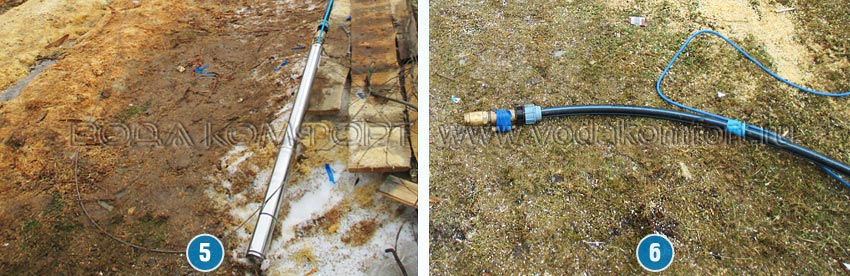

На фото 5 и 6 показан процесс соединения насоса водоподъемной трубой со скважинным адаптером.

Соединения насоса водоподъемной трубой со скважинным адаптером

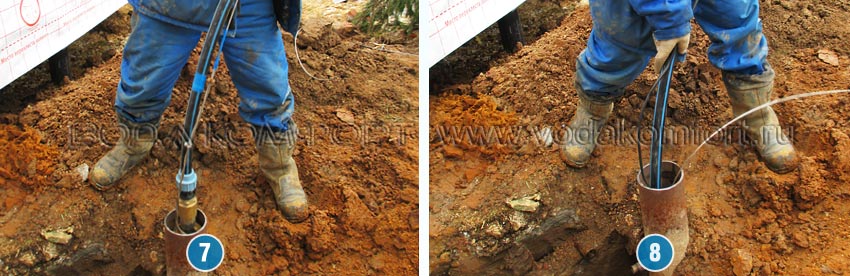

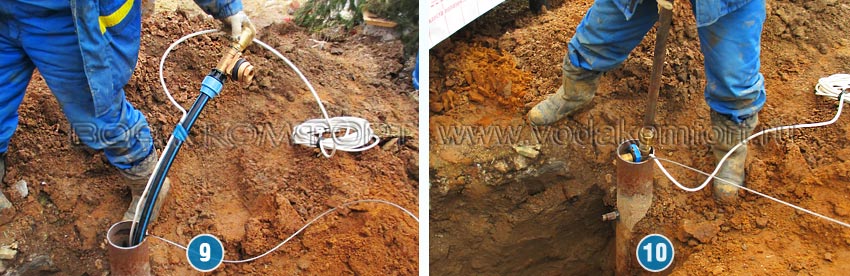

После конструкция опускается по стволу фото 7 - 10.

Конструкция опускается в скважину

Длинная конструкция опускается в скважину

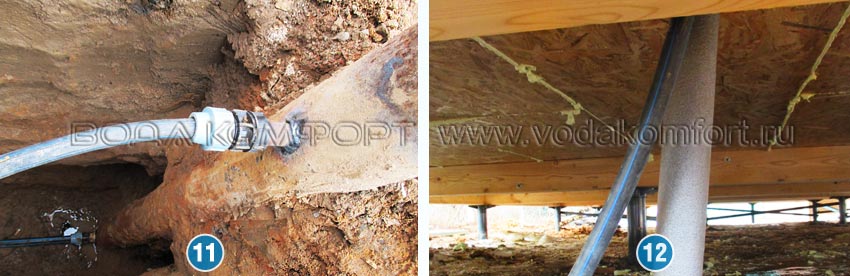

Последние метры опускаются с помощью специального приспособления – штанги с т-образной рукояткой. Резьбовой штуцер адаптера должен выйти из отверстия на обсадной трубе, после чего его фиксируют гайкой через резиновое уплотнение. На оставшуюся резьбовую часть крепят компрессионный ПНД-фитинг, который в дальнейшем соединяют с ПНД-трубой, проходящей по траншее к дому фотография 11. Аналогичным образом прокладывают кабель-канал из такой же ПНД-трубы на меньшей глубине.

Кабельный канал и водопровод через подпольное пространство из траншеи через отверстия в полу заводятся в дом фотография 12. Отметим, что подпольное пространство открыто и для предотвращения промерзания водопровода он утеплен. А между утеплителем и трубой смонтирован греющий кабель.

Крепится компрессионный ПНД-фитинг

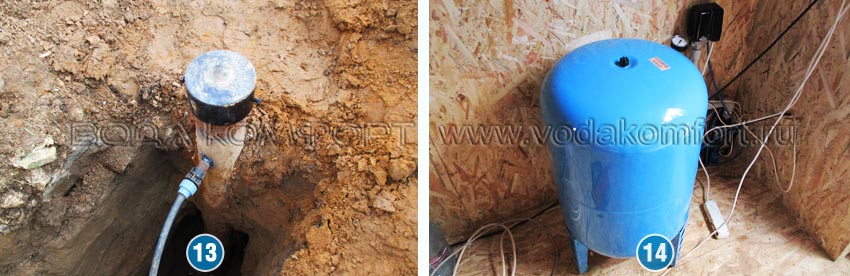

Как показано на фотографии 13 скважина закрывается оголовком.

Скважина закрывается оголовком и гидробак и реле давления смонтированы в помещении

Гидробак и реле давления смонтированы в помещении, это видно на фотографии 14.
