Комплекс работ, включающий бурение скважины и ее обустройство с применением кессона на участке в деревне Лужки Серпуховского района Московской области. Ноябрь 2016 года. Работы выполнялись ООО "БурГеоСервис" (наш телефон +7 (499) 110-63-61).

Скважина глубиной 34 метра

Бурение скважины осуществлялось с помощью буровой установки УРБ 2А-2. По итогам работ - глубина скважины – 34,0 метра. Работы продолжались - 3 дня.

Геологический разрез скважины

Первые 4,0 метра бурения – песок, далее 2,0 метра желтой глины. На глубине 6,0 метров обнаружили мало обводненный известняк на протяжении 11,0 метров. За ним в диапазоне 17,0 – 29,0 метров слой черной глины. Водоносный известняк начинается с 29,0 метров. Воду в известняке обнаружили на 34,0 метрах. Статический уровень воды - 9,0 метров, динамический - 11,0 метров.

Конструкция скважины

До первого мало обводненного известняка в диапазоне глубин 0 – 7,0 метров скважину обсадили стальными трубами ø133 мм. Далее перешли на бурение и обсадку меньшим диаметром до слоя черной глины, а именно в диапазоне глубин 0 – 17,0 метров внутри стальных труб установили пластиковые обсадные трубы ø117 мм. Учитывая возникшие трудности при бурении слоя черной глины, вынуждены были перейти на диаметр бурения 114 мм и соответственно этот слой черной глины в диапазоне 17,0 – 29,0 метров обсадили стальными трубами ø114 мм. Далее в известняке скважину не обсаживали и оборудовали в нем открытый ствол ø98 мм в диапазоне глубин 29,0 – 34,0 метра.

Обустройство скважины

Этапы выполнения работ по обустройству скважины:

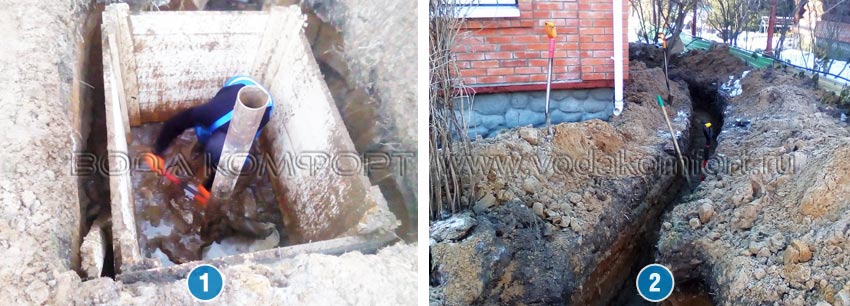

1. Земляные работы: котлован под кессон фото 1 и траншея от кессона к дому, фото 2.

Котлован под кессон и траншея

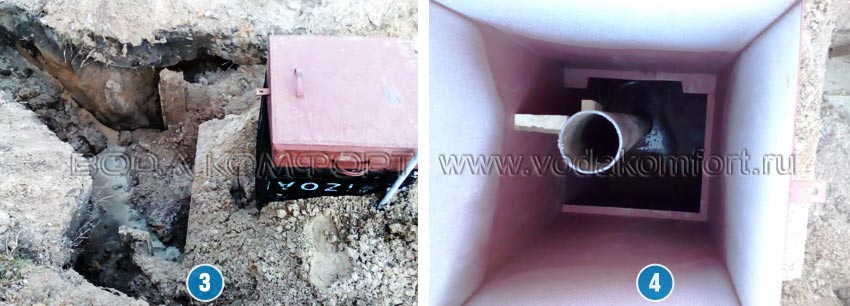

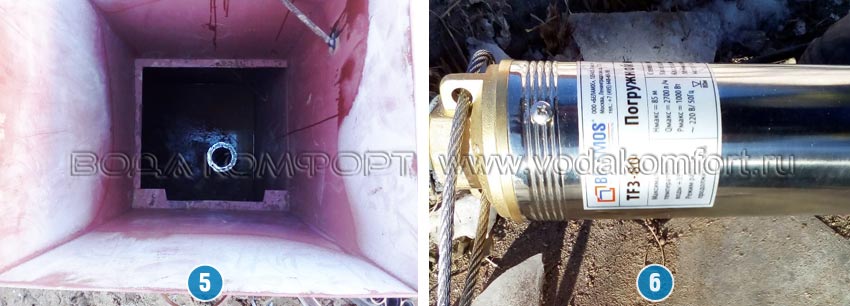

2. Монтаж кессона, фото 3, 4 и 5.

Работы по монтажу кессона

Насос и монтаж кессона

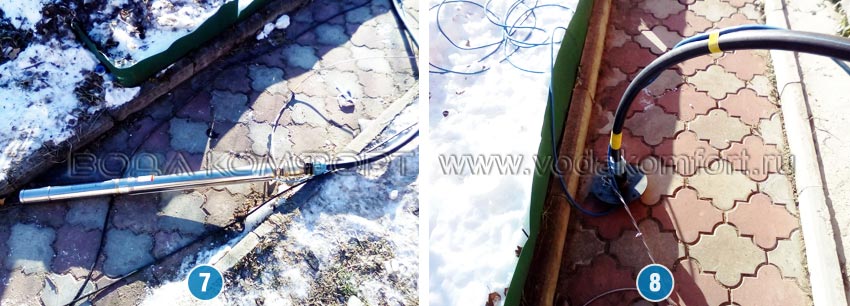

3. Подготовка насоса Belamos TF3-80 к монтажу, фото 6. Глубина монтажа насоса – 16,0 метров, поэтому к насосу через компрессионный переходник и обратный клапан крепится 16,0 метров водопроводной трубы и стальной страховочный трос ø5 мм, фото 7. Другой конец водопроводной трубы соединяется с оголовком, который герметично закроет устье скважины, фото 8. Подготовленная таким образом конструкция насоса устанавливается в скважину, фото 9.

Насос, труба и оголовок

4. В кессоне на оголовке устанавливается распределительный коллектор с выводами на основную магистраль, на линию обратного слива воды в скважину и отдельно на линию полива, фото 10.

Конструкция насоса и распределительный коллектор

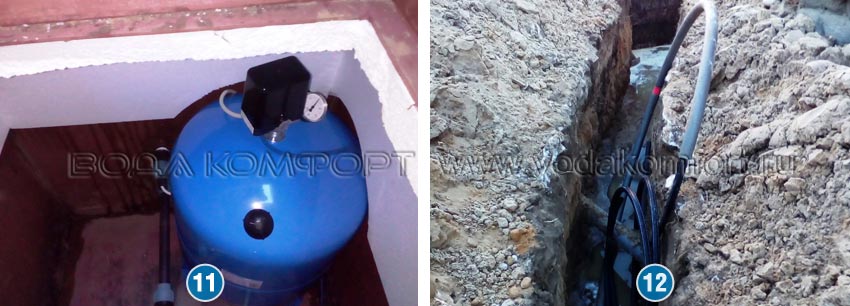

5. В кессоне устанавливается гидроаккумулятор и блок автоматики (реле давления и манометр), фото 11.

Бак, система автоматики, прокладка труб в траншее

6. Из кессона по траншее к дому прокладываются две трубы: водопроводная и труба к электрическим кабелем насоса, фото 12.

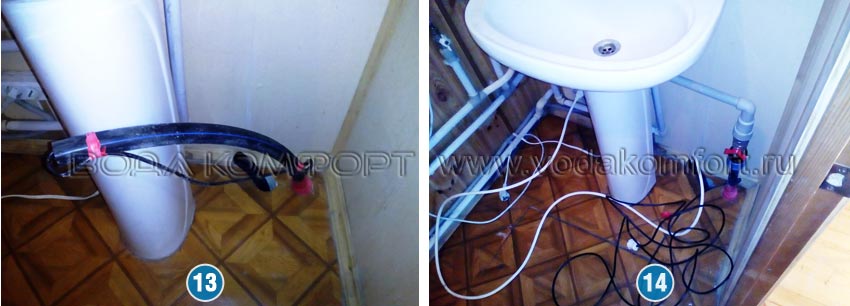

7.Трубы заводятся в дом фото 13 и подключаются к внутренней системе водоснабжения, фото 14.

Завод труб в дом и подключение к системе

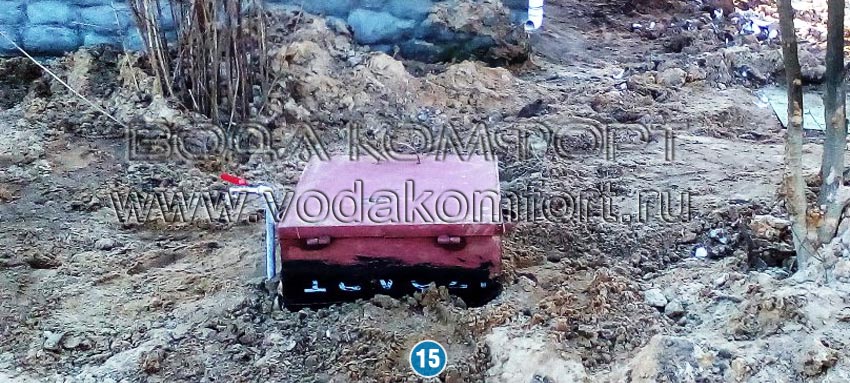

8. Обратная засыпка земли в траншею и отсыпка кессона. На поверхность рядом с кессоном выводится кран для полива, фото 15.

Кессон после окончания всех работ
