В марте 2018 года в деревне Жирово, СНТ «Химик» выполнялся комплекс работ по водоснабжению загородного дома.

Первый этап – Бурение

Скважину бурили крупногабаритным станком УРБ 2А-2 на базе Зил-131. В Раменском районе глубины скважин в диапазоне от 35-90 метров.

В деревне Жирово и ближайших деревнях, а именно: Кузяево, Игнатьево, Володино, Новохаритоново и т.д., глубины скважин в районе 75-85 метров.

Глубина данной скважины составила 80 метров, буровые работы длились пять дней.

Параметры скважины: статический уровень зафиксирован на глубине 57 метров, динамический уровень составил 60 метров, производительность скважины 3000 литров в час.

Геологический разрез в точке бурения

Состав

Интервал глубин

От, м

До, м

1.

Песок

0

3

2.

Глина

3

40

3.

Известняк с прослойками глины

40

60

4.

Глина

60

65

5.

Известняк трещиноватый водоносный

65

80

пробуренная скважина для воды 80 метров в Жирово СНТ Химик

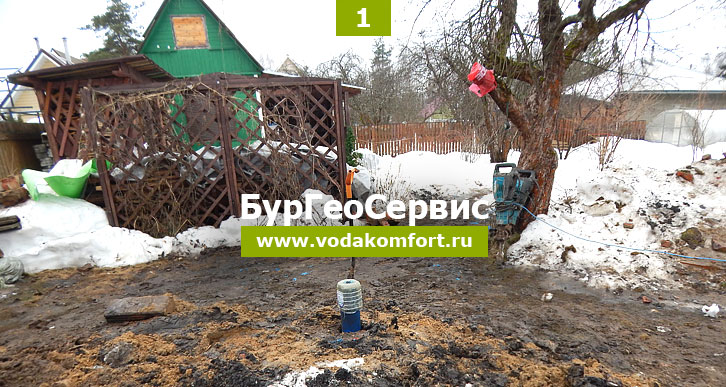

После завершения буровых работ скважина выглядит следующим образом фото 1.

Обустройство скважины с круглым кессоном

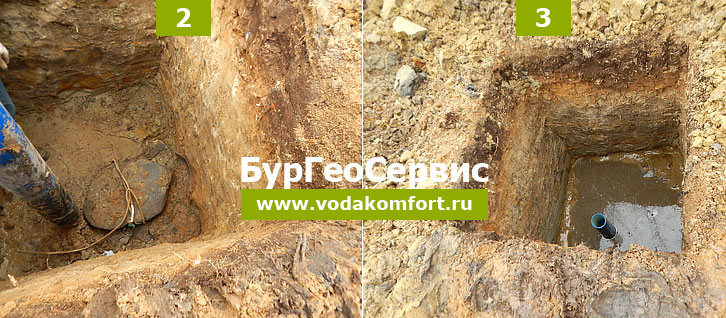

Земляные работы выполнялись силами заказчика – это на гарантийные обязательства никак не влияет. С заказчиком обговорили сроки монтажа водоподъёмного оборудования, перед приездом монтажной бригады котлован под кессон был готов фото 2. Перед компанией ООО «БурГеоСервис» стояла задача смонтировать водоподъёмное оборудование и вывести кран для полива. Дом находился на стадии строительства, поэтому подвод водопроводных труб не требовался.

процесс рытья котлована для обустройства скважины круглым кессоном

На фото 3 показан котлован, после того как подрезали обсадную трубу НПВХ.

как сделать специальные отверстия для вывода труб из кессона

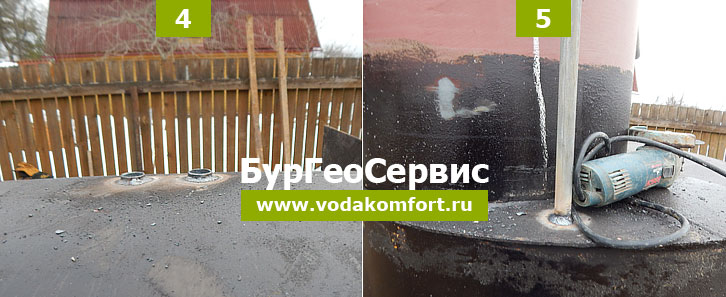

Были сделаны специальные отверстия для вывода труб из кессона фото 4, которые временно будут заглушены, смонтировали поливочный кран фото 5.

как соединить насос с оголовком через обратный клапан фото

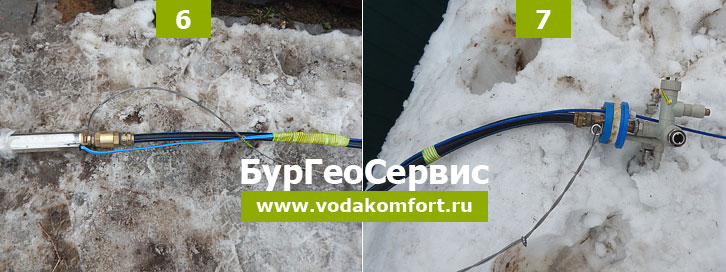

Скважинный насос соединили с водоподъёмной трубой с помощью металлического компрессионного переходника фото 6. Между трубой и насосом смонтировали дополнительный обратный клапан, а насос закрепили страховочным тросом.

На противоположный конец водоподъёмной трубы был установлен оголовок, на который смонтировали водоразборный узел фото 7.

установленное оборудования для пользования скважиной круглый год

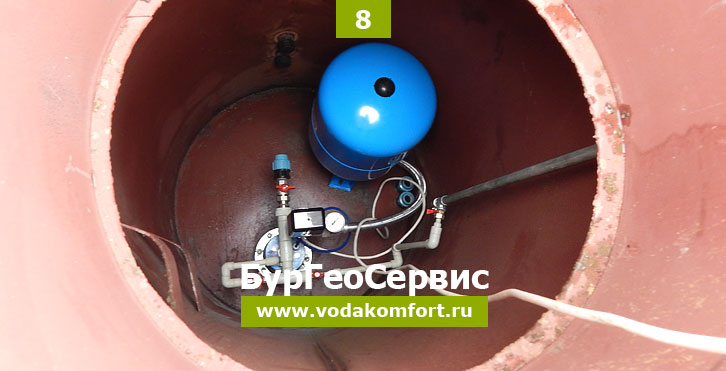

Опустили кессон в котлован, закрепили оголовок на обсадной трубе, подсоединили мембранный бак к системе фото 8.

тестовый запуск глубинной скважины 80 метров в Раменском районе

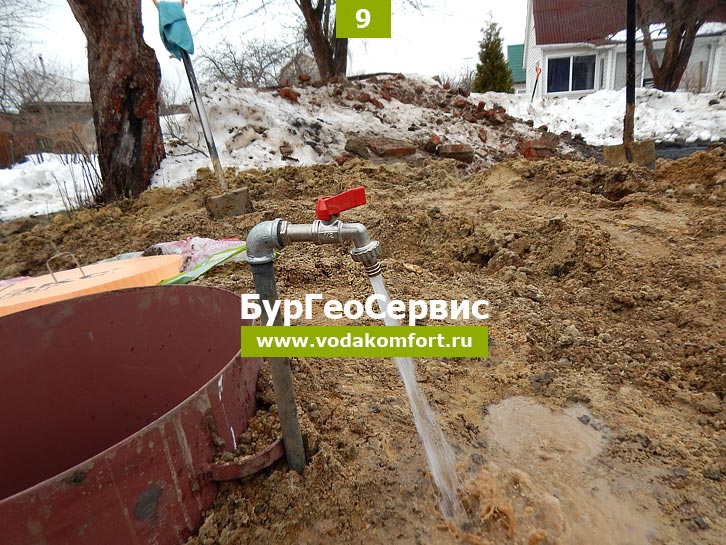

Произвели пусконаладочные работы и сдали объект заказчику фото 9.

Монтажные работы длились 1 день.

Подвод труб к помещению

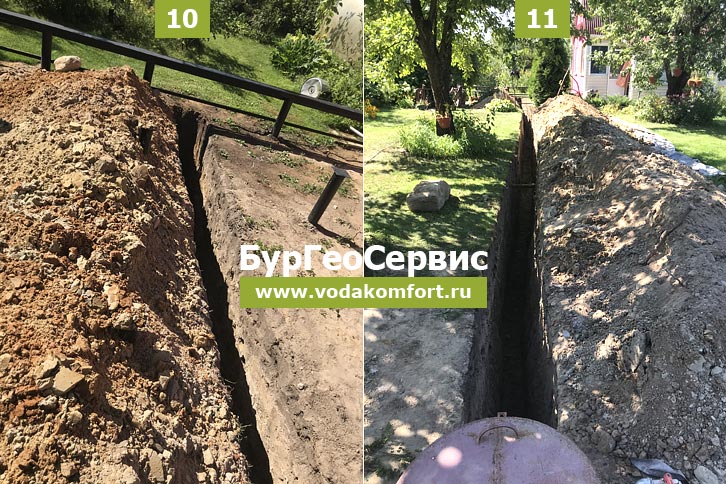

После того, как заказчик установил сваи дома фото 10 и определился с местом подвода труб, то он вызвал монтажную бригаду компании ООО «БурГеоСервис».

прокладка водопровода в траншее чтобы труба не замерзла зимой

Земляные работы выполнялись силами заказчика, траншея составила 26 метров в длину фото 11.

Задачи монтажной бригады:

  1. Подвести водопроводную трубу и трубу с электрическим кабелем к указанной точке
  2. Смонтировать греющий кабель

как выходят в траншею трубы из металлического кессона фото

процесс заведения трубы с водой в частный дом на сваях

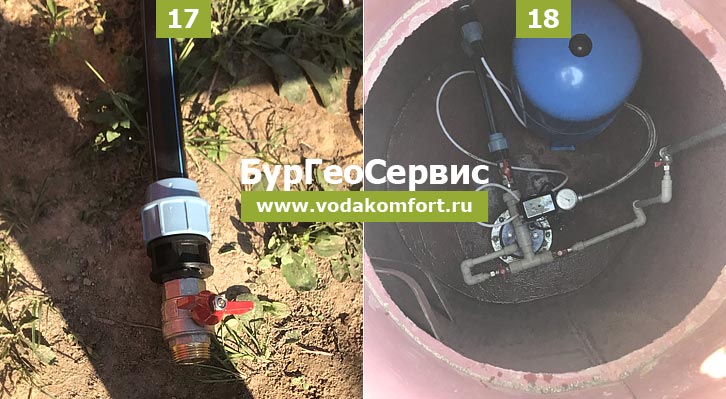

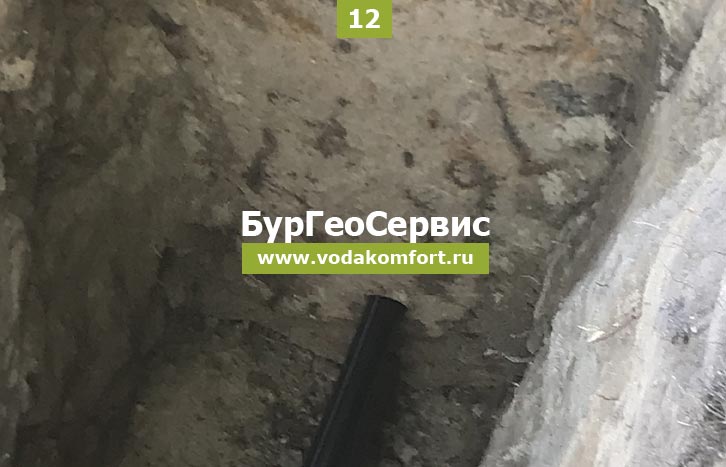

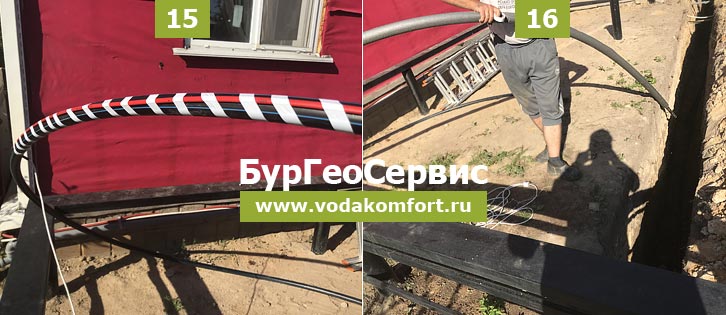

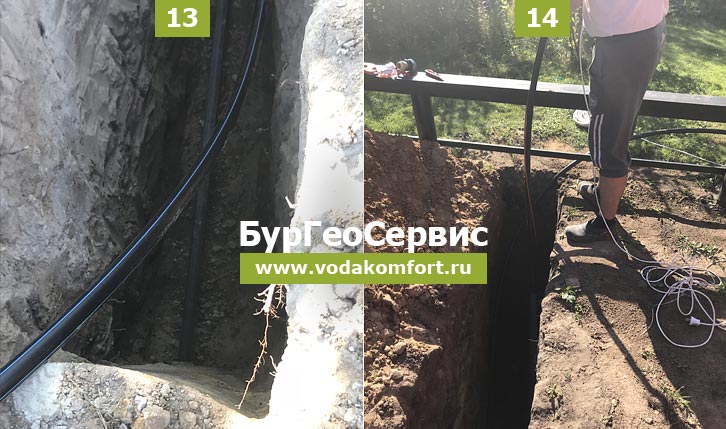

Ход работы: вывели трубы из кессона фото 12, проложили трубы в траншее фото 13, оставили запас труб для заказчика фото 14, установили подогревающий кабель фото 15, утеплили трубу фото 16, смонтировали концевой кран фото 17.

крепление греющего кабеля чтобы зимой труба около фундамента не замерзла

обустроенная глубинная скважина в поселке Жирово

На фото 18 показ вид кессона сверху после монтажных работ.
