Работы по бурению скважины на воду и монтажу водоподъёмного оборудования проводились в деревне Верхнее Мячково СНТ «Каменный Цветок» в мае 2017 года. Подрядная организация - компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Скважина 38 метров

Скважина на известняк глубиной 38 метров бурилась малогабаритной установкой «Журавль», так как участок освоенный и небольшой, заезд крупногабаритной техники был невозможен. Продолжительность бурения - 1 день. Скважину прокачивали 3 часа для получения визуально чистой воды.

Геологический разрез

Наименование Интервал глубин
От, м До, м
Насыпной грунт 0,0 1,0
Известняк сухой 1,0 34,0
Известняк трещиноватый водоносный 34,0 38,0

Характеристики

Статический уровень – 11 м. Динамический уровень – 13 м. Рекомендуемая глубина монтажа насоса – 19 м. Производительность – 3 куб. метра в час.

Конструкция скважины

При бурении применялась двухтрубная конструкция обсадных колонн. На отметке 11 метров был обнаружен крепкий известняк с небольшими прослойками глины. На этой глубине была зафиксирована металлическая обсадная труба диаметром 133 мм и толщиной стенки 4,5 мм. Далее вскрывался известняка до водоносных каверн. Слой водоносного известняка начался на глубине 34 м. Дополнительная пластиковая колонна диаметром 117 мм и толщиной стенки 7,5 мм монтировалась внутри стальной в интервале от 0 до 38 м. Перфорация для поступления воды в ствол была выполнена в интервале от 34 до 38 м.

Обустройство и монтаж насосного оборудования

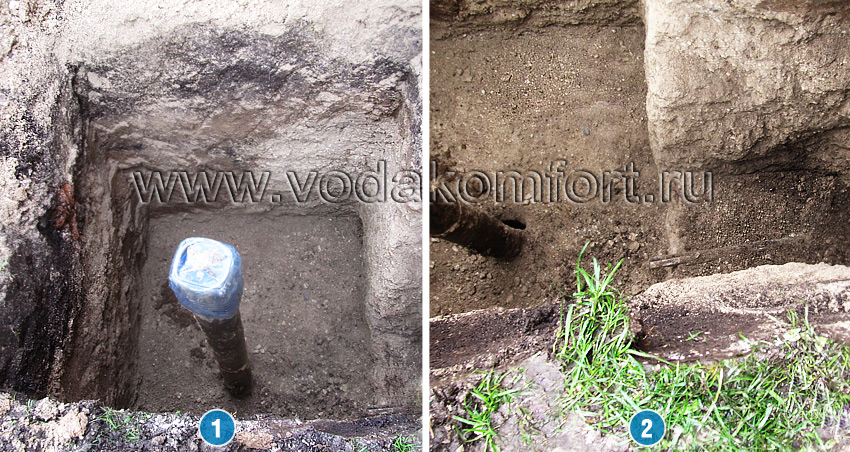

Заказчик выбрал обустройство с кессоном. Вокруг обсадной трубы выкопали котлован под него - фото 1 и траншею в направлении дома - фото 2.

Котлован и траншея

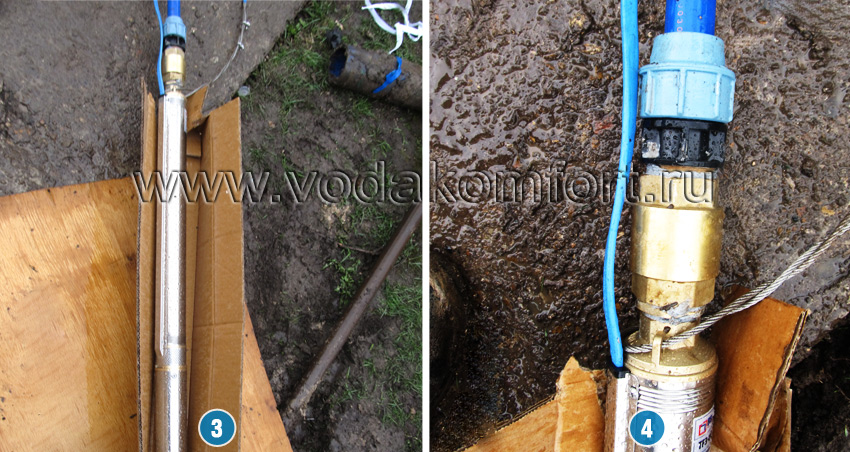

Далее смонтировали кессон. Насос Belamos TF3-80 опускался на глубину 19 метров (фотография 3). К насосу крепился дополнительный обратный клапан, соединение с водоподъемной трубой выполнялось с помощью переходной муфты (фотография 4).

Насос и соединение насоса с трубой

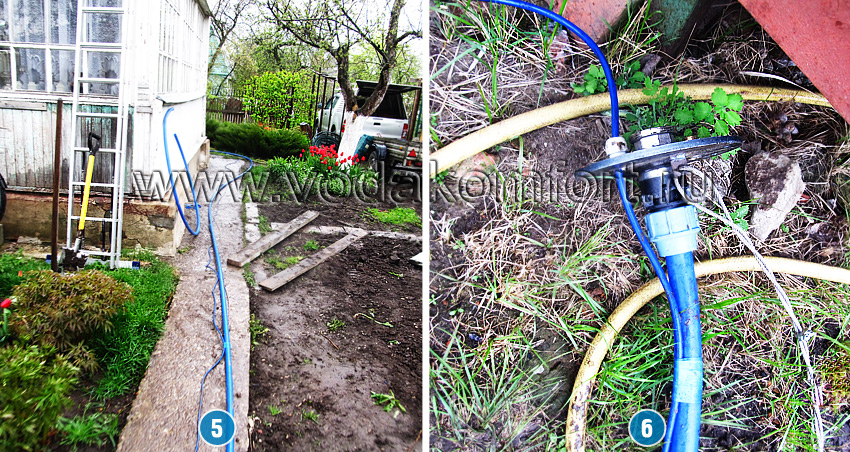

Водоподъемную трубу и стальной трос раскатали на всю длину монтажа насоса (фото 5). Противоположный конец прикрепили к оголовку (фото 6).

Водоподъёмная труба и оголовок

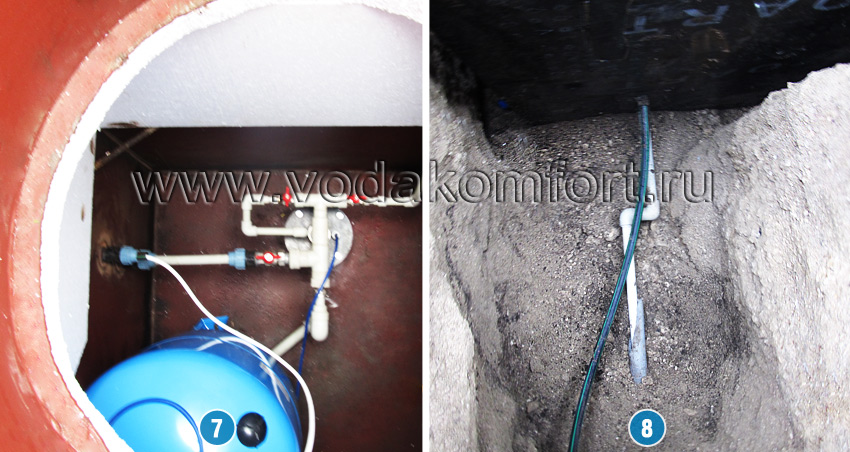

В кессон можно поместить всю автоматику, развести воду по разным направлениям (к дому, к бане и т.д.), вывести кран на полив. Для этого монтируется гребёнка на оголовке, как показано на фото 7.

Металлический кессон и водоподъёмная труба из Кессона

Из кессона на глубине ниже промерзания вывели коммуникации - фото 8 и соединили их с трубопроводом, ведущим в дом.

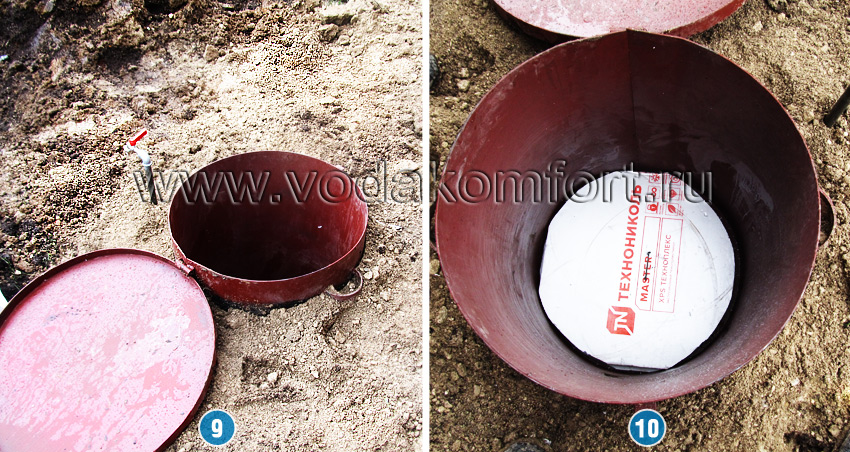

От гребёнки выводится кран на полив - фото 9, кессон дополнительно утепляется - фото 10.

Горловина кессона и поливочный кран

Монтажные работы по обустройству длились один день. По их окончании провели инструктаж:

  • Как сливать воду на зиму;
  • Как подкачивать гидробак;
  • Что делать, чтобы в кессоне не было влаги;
  • Как перекрыть кран на полив.
