В апреле 2017 года к нам - в компанию ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) обратился заказчик с просьбой пробурить и обустроить скважину на его загородном участке в СНТ «Снегирь-1» вблизи посёлка Снегири Истринского района Московской области, а также смонтировать систему наружной канализации на базе станции глубокой биологической очистки «Астра-8».

Скважина в СНТ «Снегирь-1» 125 метров

Согласно кадастровым данным ориентировочная глубина скважины в данном населенном пункте первоначально оценивалась около 130 метров. После окончания буровых работ фактическая глубина скважины составила – 125 метров. Буровая бригада работала 7 дней на установке УРБ 2А-2, размещенной на автомобиле ЗИЛ-131.

Геологический разрез

Довольно сложный геологический разрез скважины. Дело в том, что при бурении пришлось столкнуться с обширным, около 23 метров, слоем морены (твердыми скальными породами и валунами). Это обстоятельство существенно повлияло на продолжительность буровых работ. Водоносный известняк начался лишь на глубине 118 метров. Воду в известняке обнаружили на глубине 125 метров. Производительность скважины составила - 3,0 куб.м/час. Замеры уровней воды в скважине дали следующие результаты: статический уровень воды в скважине – 69 метров, динамический уровень – 76 метров.

Конструкция скважины

При бурении скважины применялась двухтрубная конструкция обсадных труб: стальная эксплуатационная колонна из труб диаметра 133 мм была установлена от устья скважины до отметки 109 метров, далее на всю глубину скважины от ее начала и до конца, до отметки 125 метров внутри стальной колонны установили дополнительную обсадную колонну из пластиковых труб диаметра 117 мм. Для увеличения притока воды в скважину последние 4 метра пластиковой трубы (в диапазоне от 121 до 125 метров) оборудовали перфорационными отверстиями.

Обустройство скважины

При обустройстве скважины применялся кессон и водоподъемное оборудование оптимального ценового класса: погружной насос Belamos TF 3-200, гидроаккумулятор Aquasystem на 100 литров и блок автоматики (реле давления и манометр). Глубина монтажа насоса – 86 метров. Для начала вокруг обсадной трубы размечается место под котлован для кессона, фото 1.

Далее выполняются земляные работы по откопке котлована и траншеи к дому. После этого происходит установка кессона в котлован, и начинаются подготовительные работы по монтажу водоподъемного оборудования, фото 2.

Разметка под котлован для кессона и монтаж кессона, насоса

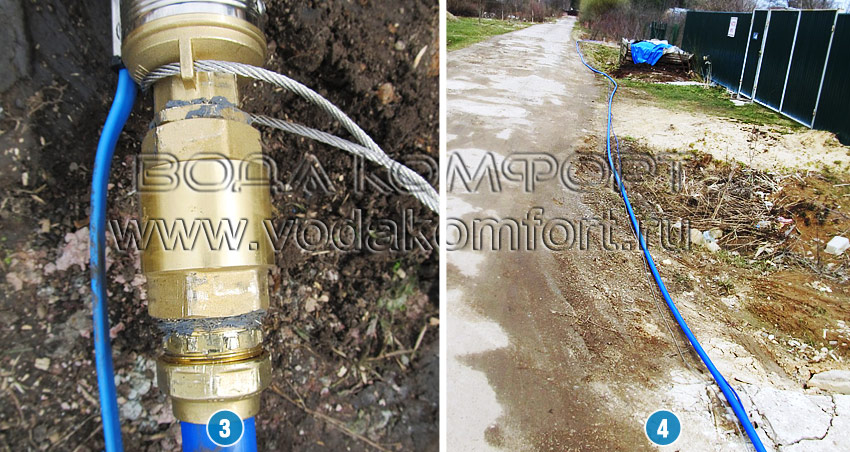

В первую очередь собирается конструкция из насоса и водоподъемной трубы. На фото 3 мы видим насос Belamos TF 3-200, соединенный с водоподъемной трубой через латунный компрессионный переходник и обратный клапан. В обязательном порядке к насосу крепится стальной страховочный трос. Так как глубина монтажа насоса составляет 86 метров, водоподъемная труба такой же длины для удобства монтажа насоса раскатывается вдоль участка, фото 4.

Насос, соединенный с водоподъемной трубой и раскатка конструкции вдоль участка

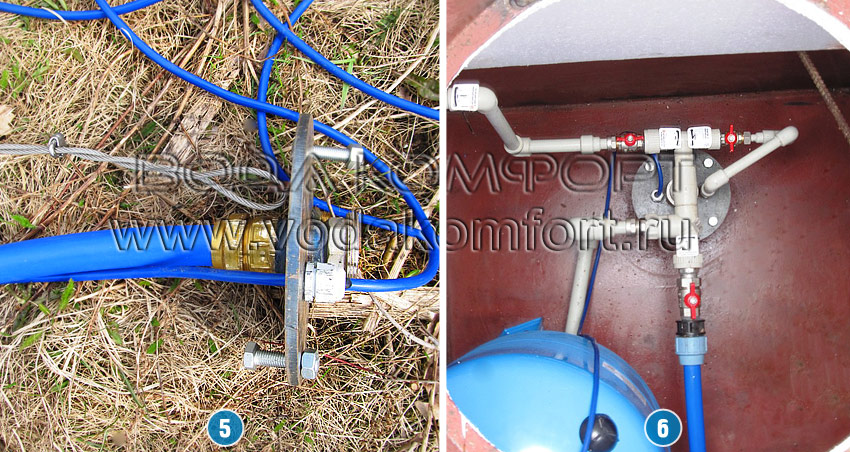

Противоположный конец этой водоподъемной трубы, как видно на фото 5, крепится к оголовку, который после монтажа насоса герметично закроет в кессоне входное отверстие ствола скважины.

На оголовке с его внешней стороны устанавливается распределительный коллектор с выводами на основную магистраль, поливочный кран и линию слива, фото 6.

Крепление оголовка к трубе и распределительная гребенка на оголовке

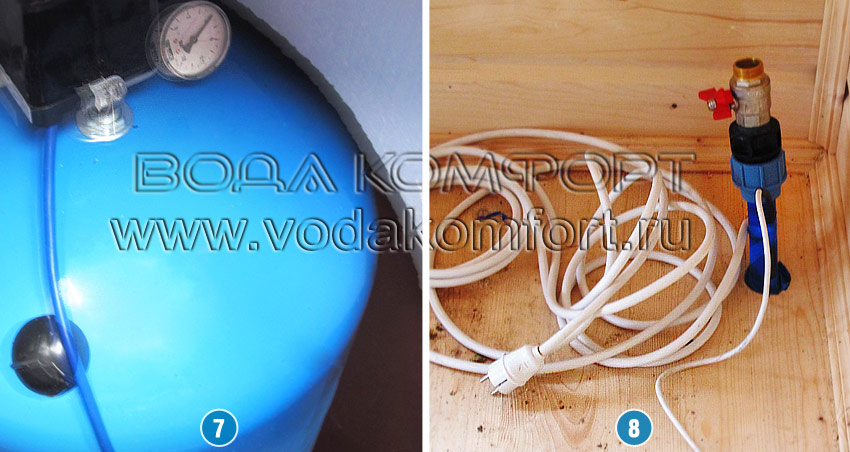

Там же в кессоне устанавливается гидроаккумулятор и блок автоматики, фото 7.

Из кессона по траншее водопроводная труба заводится в дом, фото 8.

Гидроаккумулятор, блок автоматики и завод водопроводной трубы и кабеля насоса в дом

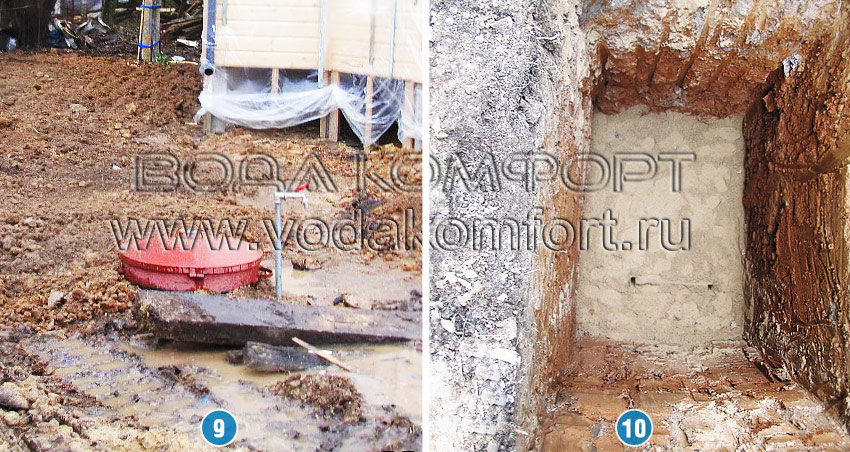

На последнем этапе проводятся земляные работы по обратной засыпке котлована и траншеи. В итоге обустройство скважины с использованием кессона принимает следующий вид, фото 9.

Общий вид обустройства скважины с кессоном и котлован под станцию Астра

Канализация – станция Астра

Как и при обустройстве скважины в данном случае также на начальном этапе проводятся земляные работы по разработке котлована под установку станции Астра, фото 10.

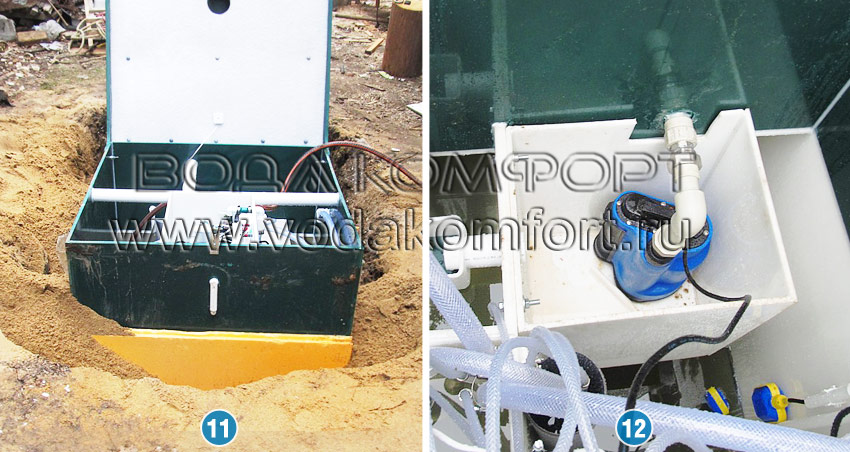

Далее в этот котлован устанавливается станция и в обязательном порядке со всех сторон, в том числе и под днище станции, отсыпается 20-ти сантиметровым слоем песка, фото 11.

Стенки станции по периметру утепляются материалом «Пеноплекс». Так как отвод очищенной воды из станции предполагается принудительно, то в станцию дополнительно устанавливается отдельная емкость и дренажный насос, фото 12.

Монтаж станции Астра, отсыпка песком и дополнительная емкость и дренажный насос

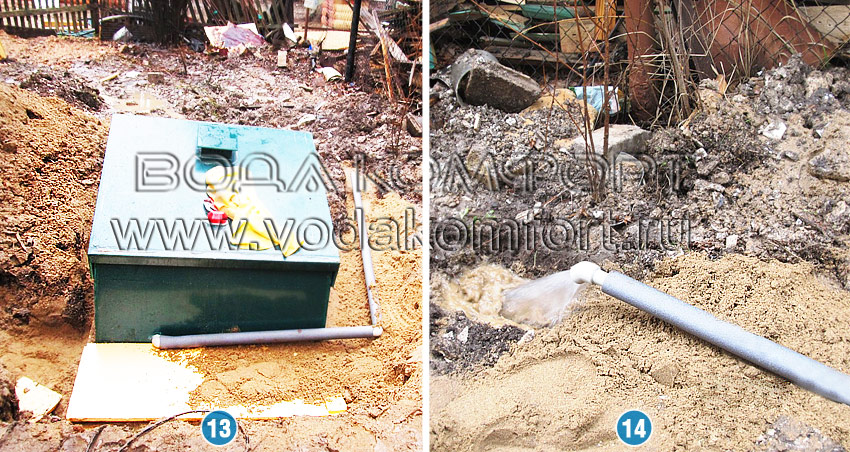

Из станции очищенная вода отводится в канаву вдоль забора, фото 13 и 14.

Линия отвода очищенной воды и сброс очищенной воды в канаву

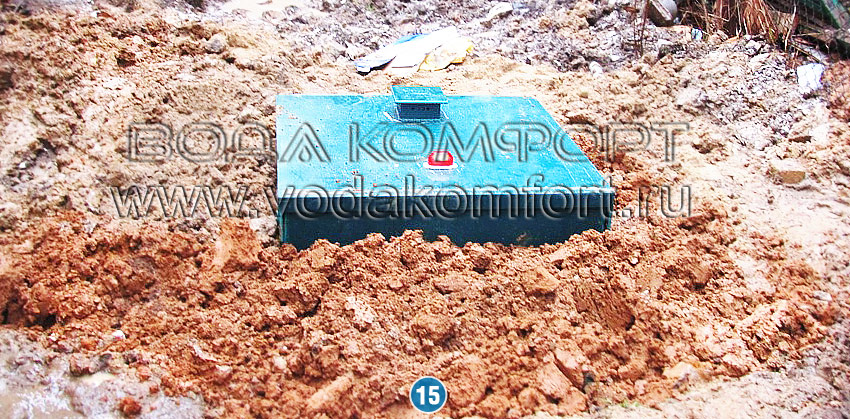

После проведения пуско-наладочных работ станция готова к эксплуатации, фото 15.

Готовая к эксплуатации станция Астра
