Наши работы: Повадино
Задача: организация водоснабжения дачного участка от скважины в деревне Повадино Домодедовского района. Работы выполняла наша компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).
Бурение скважины в деревне Повадино Домодедовского района производилось с 25 по 28 февраля 2016 года. Продолжительность бурения составила 3 дня. Монтаж насосного оборудования в скважину был выполнен 1 марта за один день.
Скважина 41 метр
Бурение производилось буровым станком УРБ 2А2 на базе трехосного вездехода. Благодаря промерзшему грунту техника на участке не оставила никаких следов. Снежный покров не создал никаких препятствий при заезде техники.
В процессе работ по бурению буровая бригада столкнулась с геологическим разрезом, которые представлены в таблице.
Таблица. Геологический разрез скважины
| Наименование | Глубина | |
| От, м | До, м | |
| Глина | 0,0 | 10,0 |
| Песок с прослойками щебня | 10,0 | 14,0 |
| Глина чёрная Юрская | 14,0 | 25,0 |
| Известняк трещиноватый водоносный | 25,0 | 41,0 |
Глубина данной скважины составила 41 метр. Зеркало воды установилось на отметке 16,5 метров (статический уровень). Прокачка скважины осуществлялась насосом производительностью 3000 литров в час. Понижение статического уровня при этом составила 1,5 метра - динамический уровень находился на отметке 18 метров. Полное осветление воды наступило спустя 10 часов.
Конструкция скважины
- На отметках от 0 до 25 метров установлены стальные трубы диаметром 133 мм и толщиной 4,5 мм. Трубы соединены в обсадную колонну при помощи резьбового соединения.
- На отметках от 0 до 41 метра установлены пластиковые трубы диаметром 117 мм и толщиной 6 мм. Трубы также соединены в обсадную колонну при помощи резьбового соединения.
- Чтобы обеспечить водоприток, на отметках от 38 до 41 метра сделана водозаборная часть скважины (перфорация).
Обустройство
Участок, на котором выполнялись работы, еще не застроен. Планируемое начало строительства дома - весна-лето 2016 года. Свободная территория позволила без особых сложностей разместиться всей буровой технике.
При обустройстве скважины был смонтирован кессон, насосное оборудование и выведена труба для летнего полива. Подвод к потребителю из-за отсутствия дома не осуществлялся. Далее приводятся расчеты по монтажу кессона и насосного оборудования.
| N п/п | Наименование | Ед. измер. | Количество | Стоим. ед. оборудования руб. | Стоим. ед. монтажа руб. | Общая стоим. оборудования руб. | Общая стоим. монтажа руб. |
| А. Зарубежное оборудование (зависит от курса евро) | |||||||
| A.1 | Насос скважинный Grundfos SQ 3-55 | шт. | 1 | 600 | 11500 | 48600 | 11500 |
| A.2 | Бак расширительный V = 100 л | шт. | 1 | 155 | 550 | 12560 | 550 |
| A.3 | Реле давления МДР 5 - 5 | шт. | 1 | 80 | 6480 | 0 | |
| Итого по разделу А | 67640 | 12050 | |||||
| В. Российское оборудование (не зависит от курса евро) | |||||||
| В.1 | Трос из нержавеющей стали , 5мм | м. | 28 | 70 | 1960 | 0 | |
| В.2 | Труба пластиковая ПНД32 PN10 | м. | 28 | 60 | 1680 | 0 | |
| В.3 | Труба пластиковая ПНД32 PN10 | м. | 60 | 70 | 0 | 0 | |
| В.4 | Фиксаторы троса | шт. | 4 | 140 | 560 | 0 | |
| В.5 | Переход компресс. ПНД 32 - G1 ? металл | шт. | 1900 | 0 | 0 | ||
| В.6 | Переход компресс. ПНД 32 - G1 ? пласт. | шт. | 2 | 350 | 700 | 0 | |
| В.7 | Термоусадочная муфта | шт. | 1 | 550 | 550 | 0 | |
| В.8 | Кабель-канал | м. | 60 | 0 | 0 | ||
| В.9 | Электрокомплект | комп. | 1 | 250 | 250 | 0 | |
| В.10 | Греющий кабель | м. | 950 | 250 | 0 | 0 | |
| В.11 | Уплотнитель входа в кессон | шт. | 2 | 600 | 1200 | 0 | |
| В.12 | Шаровые краны и фасонные части | комп. | 1 | 6000 | 6000 | 0 | |
| В.13 | Комплек доп. выхода из кессона | комп. | 3100 | 0 | 0 | ||
| В.14 | Утеплитель для трубы ПНД | м. | 300 | 50 | 0 | 0 | |
| В.15 | Кессон металлический | шт. | 1 | 23000 | 6700 | 23000 | 6700 |
| В.16 | Вывод на полив | шт. | 1 | 2500 | 1800 | 2500 | 1800 |
| В.17 | Кабель сечением 3x2,5 для погружного насоса | м. | 28 | 110 | 3080 | 0 | |
| В.18 | Провод сечением 3x2,5 | м. | 20 | 50 | 1000 | 0 | |
| В.19 | Провод 2x0,75 | м. | 30 | 0 | 0 | ||
| В.20 | Оголовок скважинный Д-133мм. | шт. | 1 | 3400 | 1000 | 3400 | 1000 |
| В.21 | Монтаж пуско-регулирующего оборудования | комп. | 1 | 550 | 0 | 550 | |
| В.22 | Герметизация электрического ввода в кессон | шт. | 1 | 1200 | 0 | 1200 | |
| В.23 | Герметизация гидравлического ввода в кессон | шт. | 1 | 1300 | 0 | 1300 | |
| В.24 | Монтаж распределительной гребенки | шт. | 1 | 3500 | 0 | 3500 | |
| В.25 | Прокачка скважины, наладка и пуск | шт. | 1 | 2000 | 0 | 2000 | |
| Итого по разделу В | 45880 | 18050 | |||||
| С. Производство земляных работ | |||||||
| С.1 | Разработка грунта под кессон | шт. | 1 | 9000 | 9000 | ||
| С.2 | Разработка грунта под траншею | м.п. | 1500 | 0 | |||
| С.3 | Засыпка траншеи | м.п. | 850 | 0 | |||
| С.4 | Разработка грунта под фундаментои и домом | м.п. | 4500 | 0 | |||
| Итого по разделу С | 9000 | ||||||
| D. Дополнительные работы | |||||||
| D.1 | Сверление отверстия в фундаменте до 60 см, | шт. | 5500 | 0 | |||
| D.2 | Сверление отверстия в фундаменте до 90 см, | шт. | 7000 | 0 | |||
| D.3 | Пробивка отверстия в колодце | шт. | 700 | 0 | |||
| D.4 | Подсоединение к водоснабжению здания (определяем на месте) | шт. | 0 | 0 | |||
| D.5 | Монтаж доп. выхода на гребенке | шт. | 1500 | 0 | |||
| D.6 | Работа электро- генератора | ч. | 650 | 0 | |||
| D.7 | Транспортные расходы (свыше 30 км от МКАД) | км | 60 | 0 | |||
| Итого по разделу D | 0 | ||||||
| Итого по разделу А,В,С,D | 113520 | 39100 | |||||
| Всего по обустройству | 152620 | ||||||
Последовательность работ

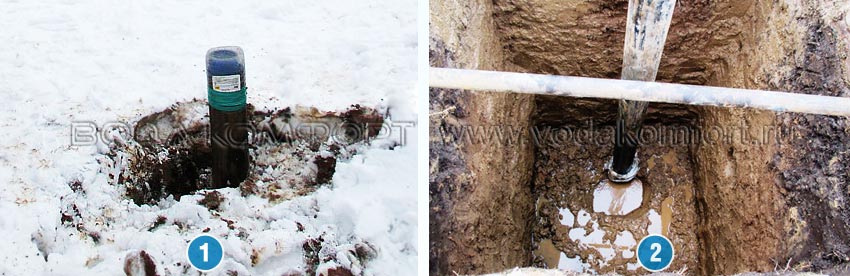

На фото 1 показана осадная труба скважины после окончания буровых работ.
Начало выполнения работ – подготовка котлована для кессона. На фото 2 показан выкопанный котлован.

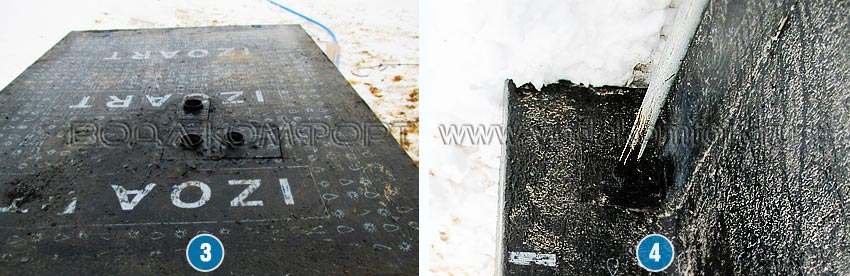

Предварительно, перед установкой кессона в котлован, в него врезаются вводы для электрического кабеля и водоподающих труб, как изображено на фото 3.
Параллельно с вводами в кессон врезается труба для летнего полива. Её можно увидеть на фото 4.
Далее подготовленный кессон монтируется в котлован как показано на фото 5.

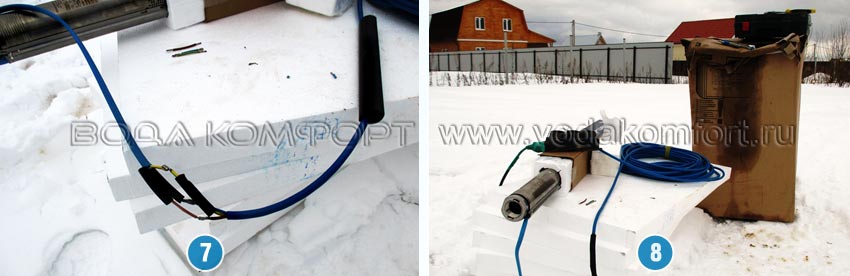

Следующим этапом нужно подготовить насос. Насосы Grundfos серии SQ имеют только 1,5 метра встроенного кабеля. Для монтажа насоса нужно использовать водопогружной кабель. Сечение кабеля должно соответствовать насосу и глубине его монтажа. Присоединение кабеля осуществляется через герметичную термоусадочную муфту. Присоединение кабеля к насосу показано на фото 6 - 8.

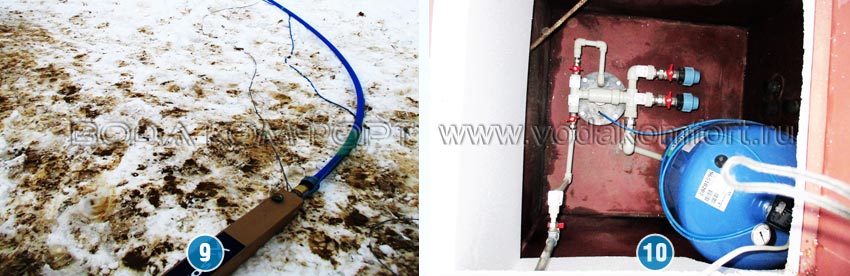

Далее к насосу присоединяются коммуникации - труба и нержавеющий трос, на фото 9.
Следующим шагом насос монтируется в ствол скважины, устанавливаются оголовок, распределительный коллектор, гидроаккумулятор, и реле давления с манометром. После этого производится запуск системы и настройка оборудования. На фото 10 можно увидеть все смонтированное оборудование.

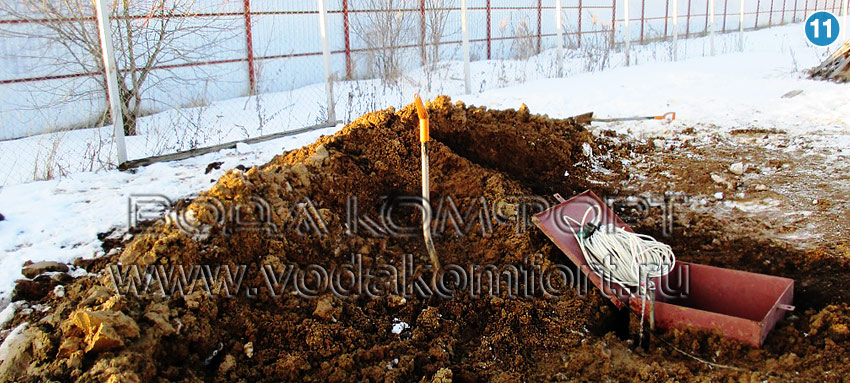

Последним этапом котлован засыпается выбранным из него грунтом. Излишки остаются на участке. Результаты работы показаны на фото 11.
