Компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) летом 2017 года бурила скважину на воду в поселке Черкизово Пушкинского района. Вторым этапом монтировались пластиковый кессон и скважинный насос.

В Черкизово есть центральный водопровод на весь населенный пункт. По словам заказчика, напор в доме слабый, возникают частые перебои водоснабжения. Заказчик обратился к нам, чтобы ему пробурили артезианскую скважину и смонтировали водоподъёмное оборудование.

Малогабаритное бурение 69 метров

Участок был застроен и освоен: газон, деревья и кусты, дома, беседки. Заезд крупногабаритной техники невозможен. Бурили малогабаритной буровой установкой.

Характеристики скважины

Фактическая глубина 69 метров против предполагаемых 80 м.

Геологический разрез:

  1. Песок 0 - 12 м;
  2. Суглинок 12 - 43 м;
  3. Глина черная 43 - 52 м;
  4. Известняк трещиноватый водоносный 52 - 69 м.

Бригада на малогабаритной буровой установке работала 4 дня.

Ствол до известняка обсаживался трубой НПВХ (непластифицированный поливинилхлорид) диаметром 140 мм и толщиной стенки 8 мм. Ствол в известняке обсаживался колонной ПНД диаметром 117 мм и толщиной стенки 7,5 мм.

Статический и динамический уровни зафиксированы на отметках 48 и 49 м соответственно.

Обустройство с пластиковым кессоном

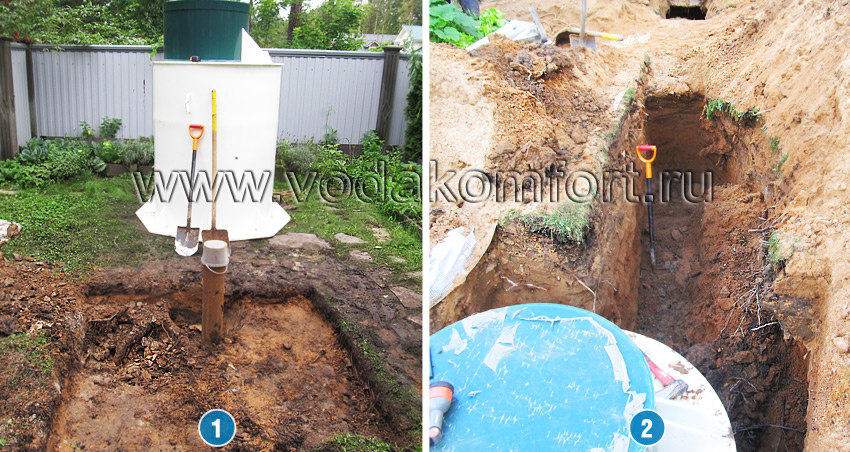

Пластиковый кессон имеет плюсы по сравнению с металлическим фотография 1. Пластиковая конструкция не ржавеет.

Есть минусы - пластик хрупкий. После монтажа в котлован обратная засыпка выполняется только песчано-цементной смесью.

Необходимо было выкопать котлован траншею для подвода коммуникаций в строение - фотография 2.

Кессон, траншея и котлован

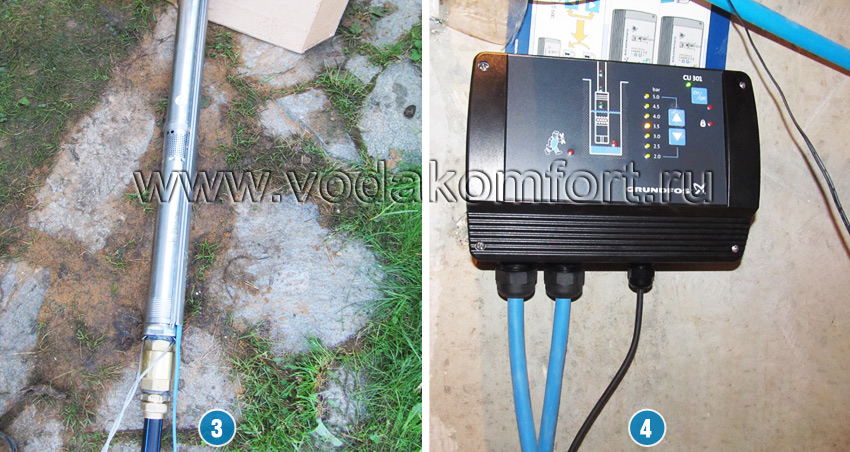

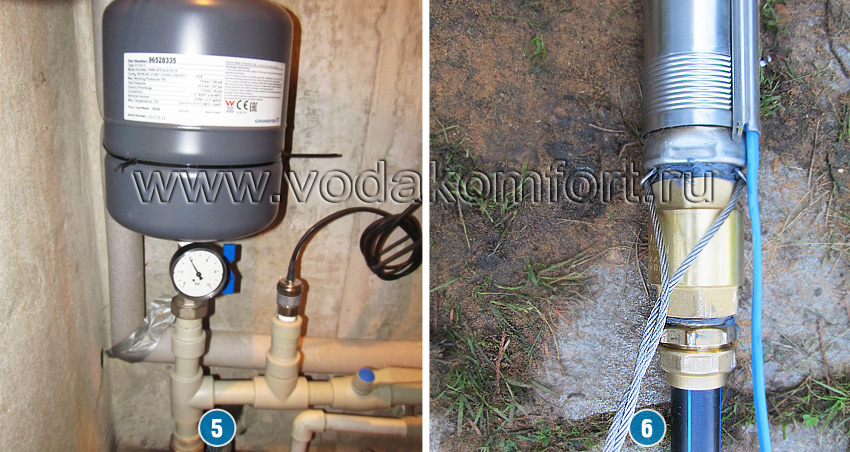

По смете скважинный насос Grundfos SQE 3-105 должен был монтироваться на глубину 60 м (фотография 3). При использованием такого электронасоса нет необходимости в большом гидробак. В комплекте идёт блок поддержания постоянного давления - фото 4 и маленький гидробак объемом 8 литров - фотография 5.

Насос и блок управления

Автоматика отвечает за включение и выключение насоса. К насосу смонтировали обратный клапан, соединили с ПНД трубой и закрепили металлический страховочный трос - фото 6.

Гидробак и обратный клапан

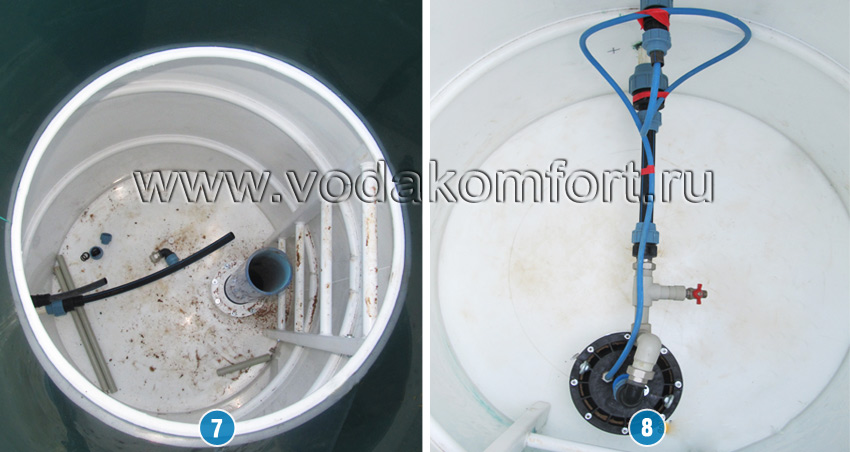

В стенку кессона впаяли полипропиленовую трубу большим диаметром, в неё провели ПНД трубу диаметром 32 мм и соединили герметизатором - фотография 7.

На фотографии 8 показ вид сверху. На нём виден скважинный оголовок, закреплённый на обсадной колонне, электрический кабель, проведенный в ПНД трубу и сам водопровод.

Соединение труб

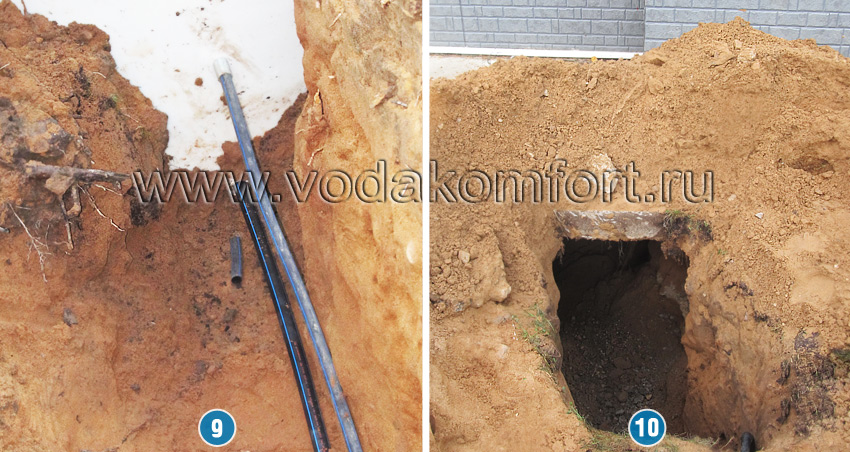

На фото 9 видно, как коммуникации выходят в траншею, которая проходила под отмосткой дома - фото 10.

Выход труб из кессона и траншея

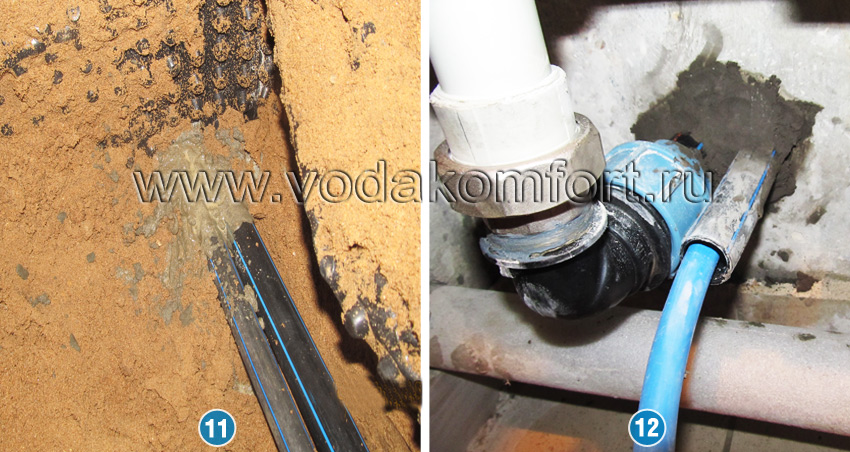

Котельная в доме находится в цокольном этаже, поэтому трубы завели через стенку цоколя, фото 11 и 12.

Заведение труб в дом

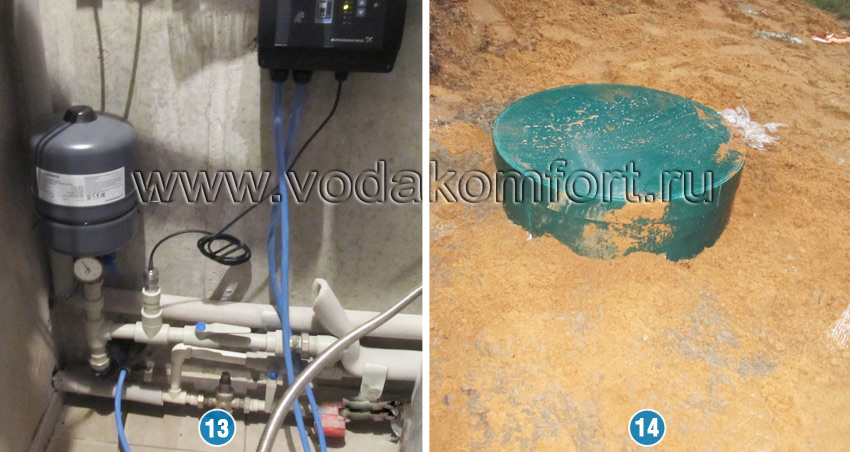

Смонтированная автоматика показана фото 13, а на фото 14 показан внешний вид системы водоснабжения. Монтаж занял один день.

Автоматика и кессон
