Задача: организация водоснабжения от скважины на дачном участке в Подольском районе поселке Щапово. Работы выполняла наша компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Работы по бурению скважины в поселке Щапово Подольского района выполнены с 10 по 14 апреля. Процесс бурения занял 4 дня. Монтаж водоподъемного оборудования, включая земляные работы, выполнен за 2 дня, в период с 15 по 16 апреля.

Скважина в деревне Щапово

При бурении скважины использовался буровой станок УРБ 2А2 на базе полноприводного автомобиля ЗИЛ-131.

При выполнении работ по бурению скважины в Подольском районе специалисты столкнулись со следующим разрезом, который показан в таблице.

Наименование Глубина
От, м До, м
Суглинок 0,0 5,0
Глина жёлтая 5,0 21,0
Песчаник 21,0 27,0
Глина серая 27,0 31,5
Глина чёрная 31,5 36,0
Известняк трещиноватый водоносный 36,0 58,0

Из данной таблицы видно, что глубина скважины составила 58 метров. На отметке 34 метра установился статический уровень. При откачке насосом, производительность которого 3000 литров в час, понижение уровня воды в скважине составило 2 метра, динамический уровень на отметке 36 метров. Через 10 часов вода полностью осветлилась.

Конструкция скважины:

  1. Роль основной обсадной колонны выполняет стальная труба диаметром 133 мм и толщиной стенки 4,5 мм. Она установлена на отметках от 0 до 36 метров. Соединение труб осуществляется при помощи резьбы.
  2. Пластиковая труба диаметром 117 мм и толщиной стенки 6 мм – дополнительная обсадная колонна. Она установлена внутрь основной металлической колонны на всю глубину скважины от 0 до 58 метров.
  3. На глубине от 50 до 58 метров сделана перфорация – является водозаборной частью скважины.

Обустройство скважины

Расположение данной скважины находилось в семи метрах от точки ввода в дом.

Монтаж водоподъемного оборудования осуществлялся с применением кессона, в котором разместили гидробак, реле давления и распределительный коллектор. Для удобства эксплуатации выведена поливочная труба.

Расчеты по выполненным работам и стоимости материалов можно увидеть далее:

N  п/п Наименование Ед. измер. Количество Стоим. ед. оборудования руб. Стоим. ед. монтажа руб. Общая стоим. оборудования руб. Общая стоим. монтажа руб.
А. Зарубежное оборудование (зависит от курса евро)
A.1 Бак расширительный  V = 100 л  шт.   155 550 0 0
A.2 Реле давления МДР 5 - 5 шт. 1 80   6160 0
Итого по разделу А 6160 0
В. Российское оборудование (не зависит от курса евро)
В.1 Насос погружной  БЕЛАМОС TF 3 -110 каб.- 65м. шт. 1 22000 12500 22000 12500
В.2 Бак расширительный V = 100 л.  шт. 1 10500 550 10500 550
В.3 Трос из нержавеющей стали , 5мм  м. 40 70   2800 0
В.4 Труба пластиковая ПНД40 PN10   м. 40 70   2800 0
В.5 Труба пластиковая ПНД40 PN10   м. 10 70 70 700 700
В.6 Фиксаторы  троса шт. 4 140   560 0
В.7 Переход компресс. ПНД 40 - G1 ¼  металл шт.   1900   0 0
В.8 Переход компресс. ПНД 40 - G1 ¼  пласт. шт. 2 350   700 0
В.9 Термоусадочная муфта шт. 1 550   550 0
В.10 Кабель-канал м. 10 70   700 0
В.11 Электрокомплект комп. 1 250   250 0
В.12 Греющий кабель м. 3 950 250 2850 750
В.13 Уплотнитель входа в кессон шт. 2 600   1200 0
В.14 Шаровые краны и фасонные части комп. 1 5500   5500 0
В.15 Комплек доп. выхода из кессона комп.   3100   0 0
В.16 Утеплитель для трубы ПНД м. 5 300 50 1500 250
В.17 Кессон металлический шт. 1 23000 6700 23000 6700
В.18 Вывод на полив шт. 1 2500 1800 2500 1800
В.19 Кабель сечением 3x4 для погружного насоса м.   110   0 0
В.20 Провод сечением 3x4 м.   50   0 0
В.21 Провод 2x0,75 м. 3 30   90 0
В.22 Оголовок скважинный Д-133мм. шт. 1 3400 1000 3400 1000
В.23 Монтаж пуско-регулирующего оборудования комп. 1   550 0 550
В.24 Герметизация электрического ввода в кессон шт. 1   1200 0 1200
В.25 Герметизация гидравлического ввода в кессон шт. 1   1300 0 1300
В.26 Монтаж распределительной гребенки шт. 1   3500 0 3500
В.27 Прокачка скважины, наладка и пуск шт. 1   2000 0 2000
Итого по разделу В 81600 32800
С. Производство земляных работ
С.1 Разработка грунта под кессон шт. 1   9000   9000
С.2 Разработка грунта под траншею м.п. 7   1500   10500
С.3 Засыпка траншеи м.п. 7   850   5950
С.4 Разработка грунта под фундаментои и домом м.п.     4500   0
Итого по разделу С   25450
D. Дополнительные работы
D.1 Сверление отверстия в фундаменте до 60 см шт.     5500   0
D.2 Сверление отверстия в фундаменте до 90 см шт.     7000   0
D.3 Пробивка отверстия в колодце шт.     700   0
D.4 Подсоединение к водоснабжению здания (определяем на месте) шт.     0   0
D.5 Монтаж доп. выхода на гребенке шт.     1500   0
D.6 Работа электро- генератора ч.     650   0
D.7 Транспортные расходы (свыше 30 км от МКАД) км     60   0
Итого по разделу D   0
Итого по разделу  А,В,С,D 87760 58250
Всего по обустройству 146010

Краткое описание работ по обустройству скважины:

Разработка котлована под кессон и траншеи, врезка поливочной трубы

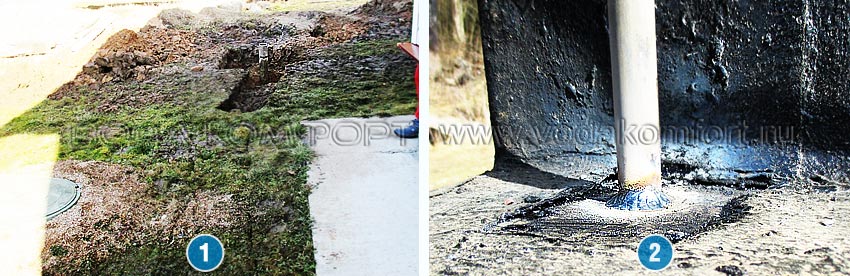

Начало работ - разработка котлована под кессон и траншеи фото 1.

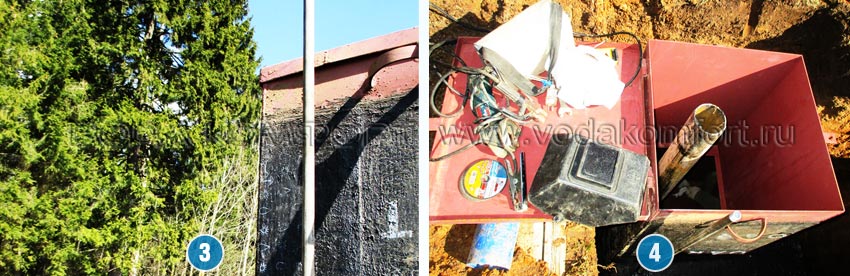

После выполнения земляных работ подготавливается кессон для установки в котлован. В подготовительные работы входит врезка поливочной трубы и штуцеров для труб. На следующих фотографиях фото 2, фото 3 показан процесс врезки поливочной трубы. Врезка осуществляется при помощи сварки. Далее сварочные швы обрабатывается битумной мастикой, и покрываются гидроизолом.

Кессон надевается на обсадную трубу и опускается в котлован

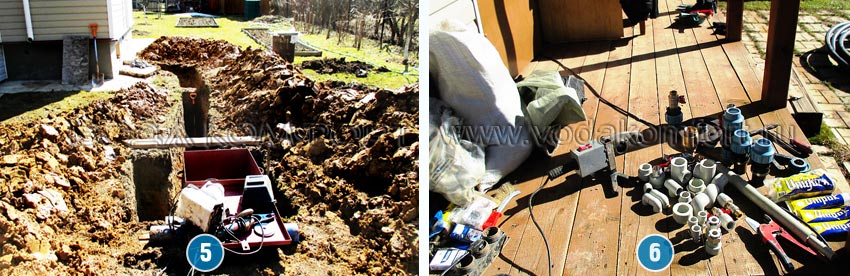

После этого кессон надевается на обсадную трубу и опускается в котлован фото 4, фото 5. Далее кессон крепится к обсадной трубе. Все оборудование в нем размещено ниже глубины промерзания грунта, поэтому лишняя высота трубы обрезается.

Комплект фитингов для обвязки водоподъемного оборудования

Комплект фитингов для обвязки водоподъемного оборудования фото 6.

Обвязка насоса и скважинного оголовка

Узел смонтирован в скважину

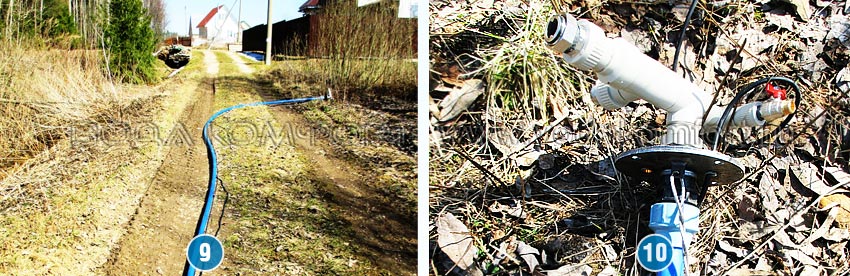

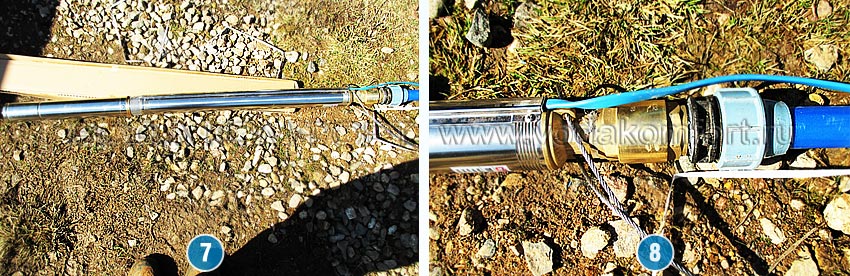

Следующим шагом выполнена обвязка насоса и скважинного оголовка фото 7, 8, 9, 10. После весь этот узел смонтирован в скважину.

Подвод труб от кессона к дому

Трубы прокладывают к коттеджу

Подвод двух труб от кессона к строению

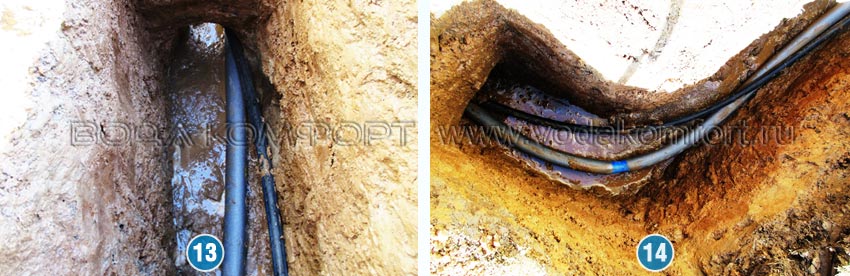

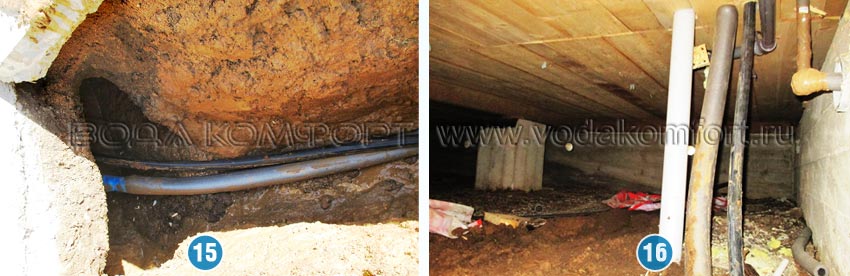

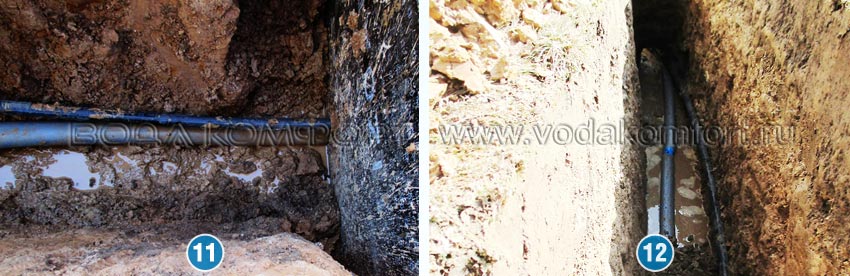

Подвод труб от кессона к дому можно увидеть на следующих фотографиях фото 11, 12, 13, 14, 15, 16. Для ввода используется две ПНД трубы. Одна непосредственно для подачи воды, а вторая для кабеля, через который подается питание к насосу. Дополнительно на водопроводной трубе установлен греющий кабель.

Присоединение к трубам, кессон утепляется пенопластом, устанавливается гидробак, реле давления и настраивается оборудование

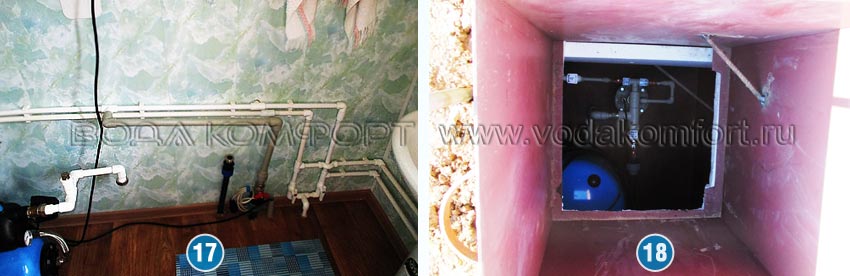

На данной фотографии фото 17 показано присоединение к существующим трубам заказчика.

Далее кессон утепляется пенопластом толщиной 50 мм. В него устанавливается гидробак, реле давления и производится настройка оборудования фото 18.

Обратная засыпка грунта

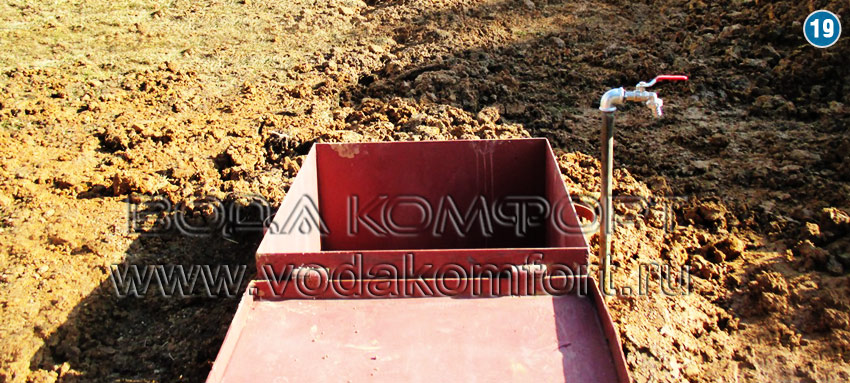

После настройки оборудования, система проверяется под давлением. Утечки и разрывов не обнаружено, производим обратную засыпку грунта фото 19.
