Скважина на воду и ее обустройство с использованием кессона на участке в СНТ «Часовщик-55» вблизи деревни Ордынцы Подольского района Московской области. Март 2017 года. Работы выполняла наша компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Скважина на воду в деревне Ордынцы

Бригада наших мастеров проводила буровые работы с помощью установки УРБ 2А-2 на участке в течение 3-х дней. В итоге получили скважину глубиной 67,0 метров.

Геологический разрез скважины

Первые 6,0 метров бурения – глина коричневая, за ней 25,0 метров – глина с прослойками песка и камней. В диапазоне глубин от 31,0 до 43,0 метров – глина черная. Далее водоносный известняк. Вода в известняке на глубине 67,0 метров. Уровни воды в скважине: статистический - 47,0 метров, динамический - 48,0 метров. Полное осветление воды наступило через 5 часов непрерывной прокачки скважины насосом с производительностью 3,0 куб. м/час. Во время прокачки скважины уровень воды упал всего на 1,0 метр. Дебит скважины – 4,0 куб. м/час.

Конструкция скважины

Принимая во внимание параметры скважины, а именно глубину залегания известняка – 43,0 метра, динамический уровень воды в скважине – 48,0 метров и глубину монтажа насоса – 55,0 метров, при бурении была применена двухтрубная конструкция обсадных труб. Все дело в том, что устанавливать насос в открытый, не обсаженный ствол скважины в известняке не рекомендуется, так как в этом случае велика вероятность заклинивания насоса в открытом стволе. В итоге: стальные обсадные трубы диаметра 133 мм установили в диапазоне от начала скважины и до отметки 43,0 метра (известняк), далее внутри стальных труб установили пластиковые трубы диаметра 117 мм на всю глубину скважины от ее начала и до конца. В последних 8,0 метрах пластиковых обсадных труб оборудовали перфорационные отверстия.

Обустройство скважины

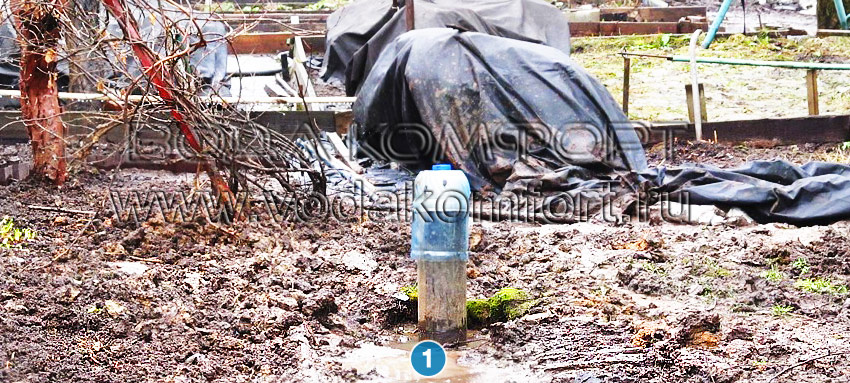

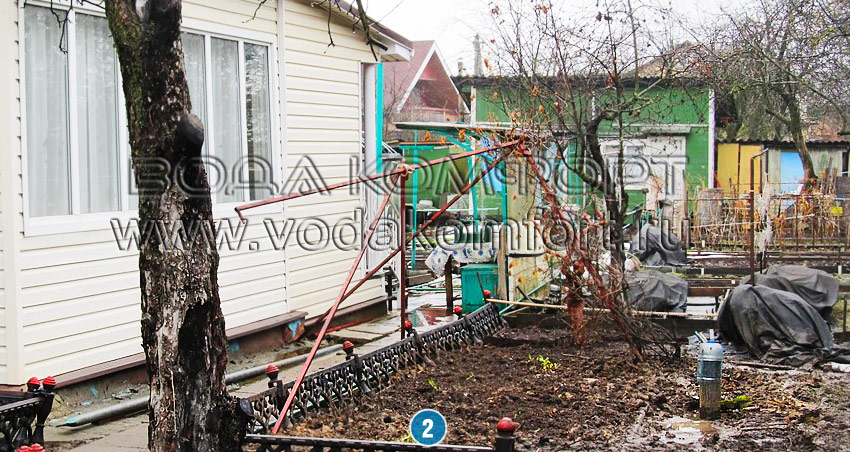

На фото 1 и 2 мы видим на поверхности земли обсадную трубу как результат бурения скважины. Здесь стоит отметить, как грамотно заказчик выбрал место для бурения скважины. Во-первых, кессон, который будет установлен вокруг обсадной трубы, не будет никому создавать препятствие, так как будет расположен вне пешеходной и проезжей зон, и, во-вторых, ввод труб от кессона в дом будет по минимальной траектории строго перпендикулярно месту ввода.

Обсадная труба

Обсадные трубы для скважины

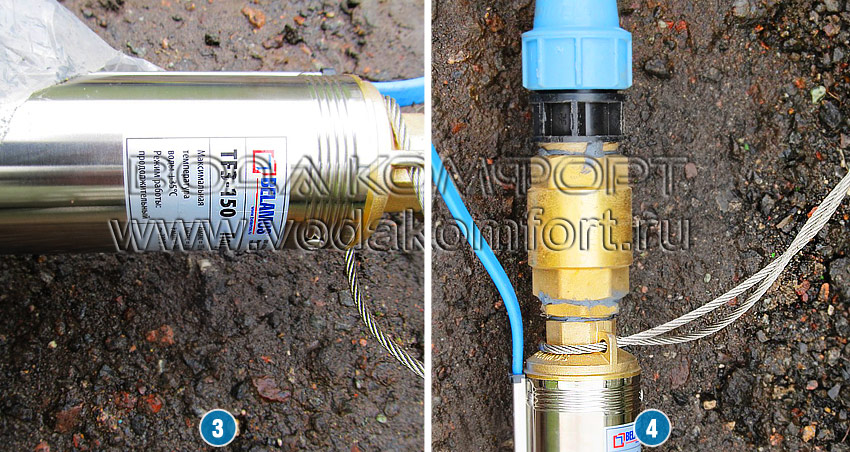

После установки кессона подготавливается насос к монтажу. Насос будет использоваться Belamos TF3-150, фото 3.

Насос и крепление водоподъемной трубы к насосу

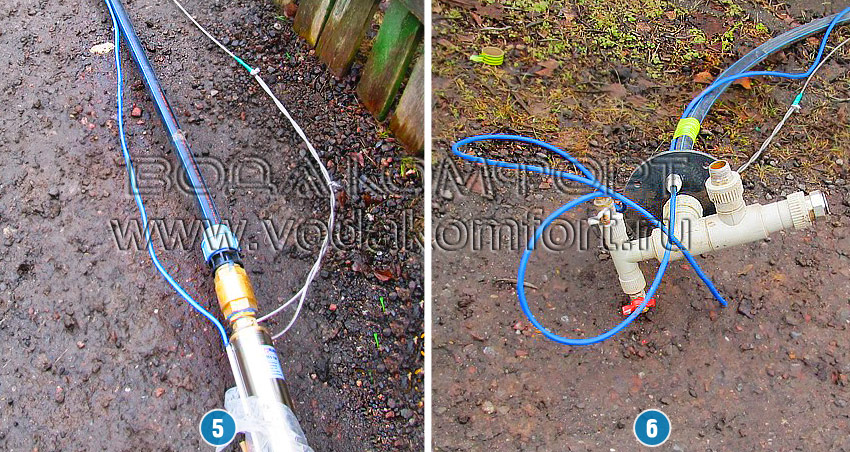

Как мы уже отмечали, глубина монтажа насоса - 55,0 метров. Для этого нам понадобится водоподъемная труба длиной 55,0 метров, которую мы крепим к насосу через специальный компрессионный переходник и обратный клапан, а также водопогружной электрический кабель, фото 4 и 5.

Конструкция для монтажа насоса и крепление водоподъемной трубы к оголовку

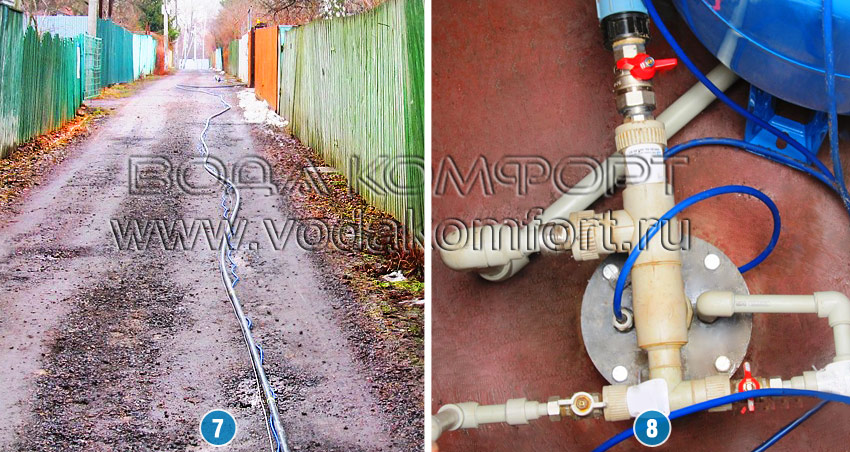

К насосу необходимо подцепить стальной страховочный трос. Противоположный конец водоподъемной трубы крепится к оголовку, фото 6. Собранную таким образом конструкцию для удобства монтажа разворачиваем вдоль участка, фото 7.

Подготовка насоса к монтажу и распределительная гребенка с выводами

Далее устанавливаем насос в скважину и закрываем устье герметичным оголовком. В кессоне на оголовке устанавливается распределительная гребенка с необходимыми выводами, фото 8.

Гидроаккумулятор и блок автоматики

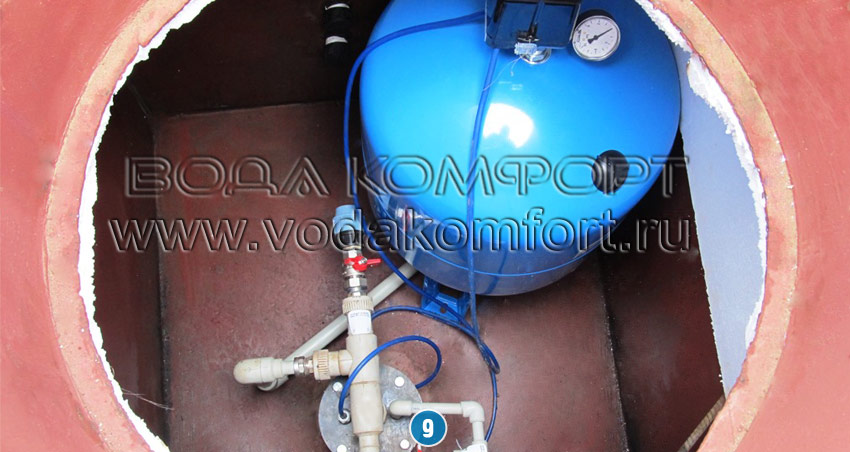

Там же в кессоне устанавливается гидроаккумулятор и блок автоматики (реле давления и манометр), фото 9.

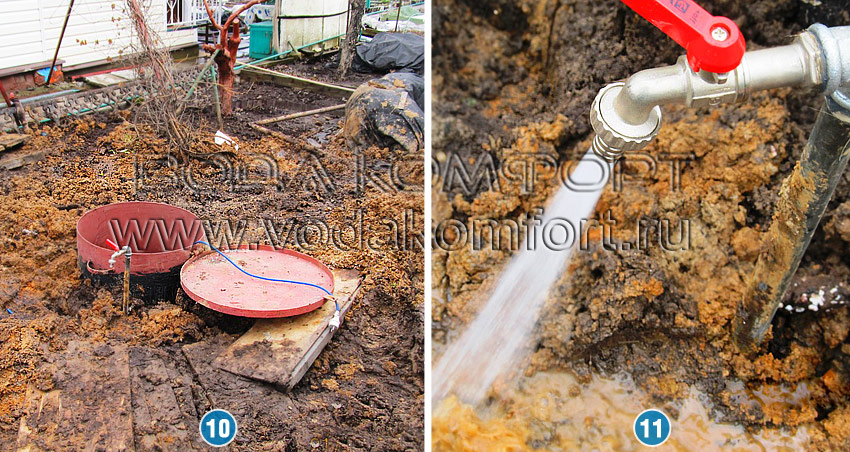

Две трубы: водопроводная и труба с кабелем насоса из кессона по траншее заводятся в дом. Далее необходимо отсыпать кессон и провести обратную засыпку траншеи, фото 10. Для удобства пользования на поверхность рядом с горловиной кессона выводится кран для полива, фото 11.

Горловина кессона после монтажа и кран для полива
