Задача: бурение и обустройство скважины на воду для водоснабжения коттеджа площадью 150 м2, монтаж системы канализации Астра-8 с организацией сброса очищенной воды в существующий дренажный колодец. Работы выполняла наша компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Скважина в деревне Ельня

Работы проводились с 14 по 19 февраля 2016 года. Продолжительность бурения в Ногинском районе составила 2 дня. Продолжительность монтажных работ составила 4 дня.

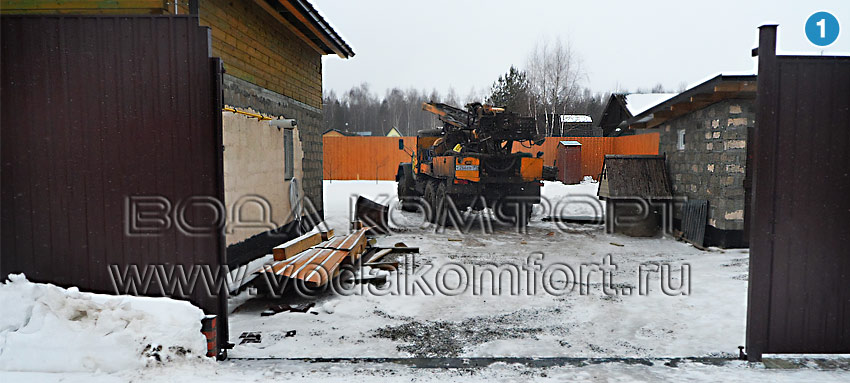

На фото 1 показан заезд буровой установки УРБ 2А-2 на участок. На этой фотографии виден колодец, который пересох. Заказчики им так и не успели попользоваться.

Заезд буровой установки на участок

При бурении скважины проходка осуществлялась по следующим пластам, которые представлены в таблице геологического разреза.

Таблица: Геологический разрез

Состав Интервал глубин
От, м До, м
Песок 0 18
Глина 18 23
Известняк с прослойками глины 23 36
Известняк 36 42

Как следует из приведенных данных, глубина скважины составила 42 метра. Установившийся статический уровень воды в скважине находился на отметке 11 метров. Во время прокачки скважины насосом с производительностью 3000 литров в час понижение уровня составляло 1 метр - динамический уровень был на отметке 12 метров. Полное осветление воды наступило спустя 12 часов прокачки.

Конструкция скважины:

  1. На отметках от 0 до 23 метров установлены стальные трубы диаметром 133 миллиметра и толщиной стенки 4,5 миллиметра, соединенные в обсадную колонну на резьбе.

  2. На отметках от 0 до 42 метров установлены пластиковые трубы диаметром 117 миллиметров и толщиной стенки 6 миллиметров, соединенные в обсадную колонну на резьбе.

  3. На отметках от 38 до 42 метров пластиковые трубы имели перфорацию для обеспечения водопритока.

  4. Водозаборная часть скважины находится на отметках от 38 до 42 метров.

Монтаж системы водоснабжения

Согласно описанной на нашем сайте методике монтажа скважинного насоса самым оптимальным вариантом является скважинный насос Belamos TF3-80, смонтированный на глубину 25 метров. Монтаж осуществлялся на 10-ти атмосферной трубе ПНД 40.

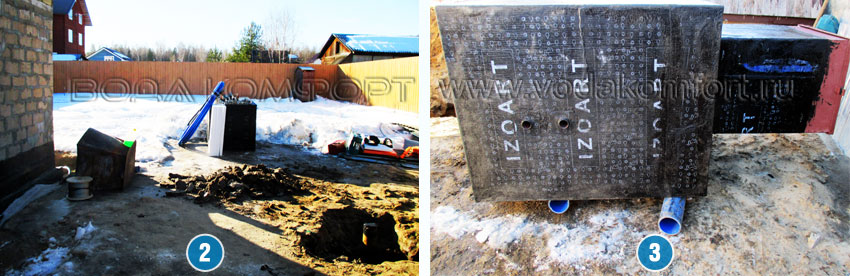

На фото 2 изображена скважина, монтажная бригада приступила к разработке грунта под котлован для кессона, показанного на фото 3.

Скважина, начало разработки грунта под котлован для кессона

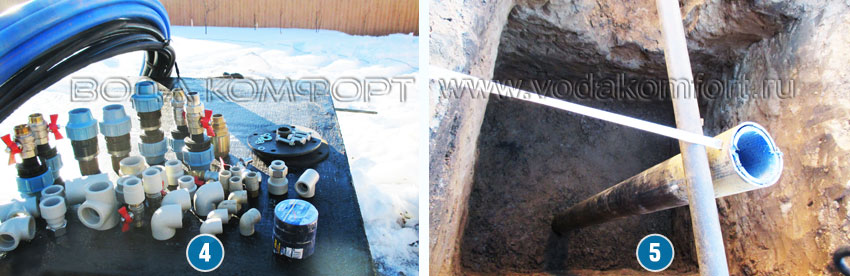

На фото 4 показаны необходимые для проведения работ комплектующие: фитинги и запорная арматура, оголовок, герметизаторы, трубы и т.д. На фото 5 показан готовый котлован для кессона.

Комплектующие для монтажных работ, котлован под кессон

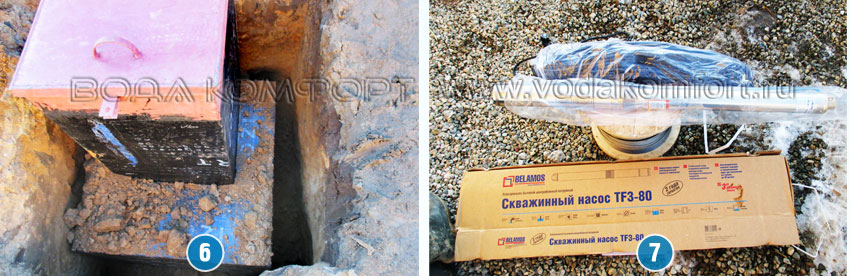

Монтажники проверяют геометрические размеры котлована, что бы кессон мог свободно в нем разместиться, как показано на фото 6. На фото 7 показан скважинный насос.

Кессон в котловане, скважинный насос Belamos

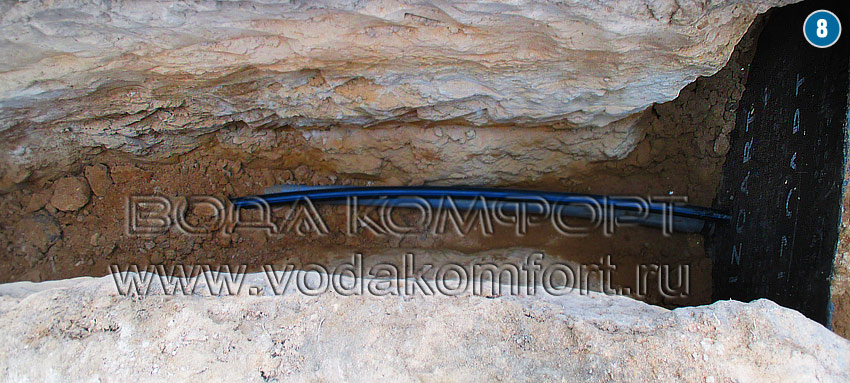

На фото 8 показана водопроводная труба, выходящая в траншею глубиной 1,6 метра.

Выход водопроводной трубы из кессона

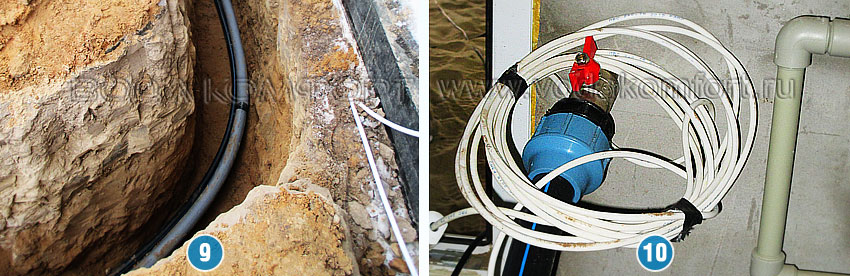

По этой траншее труба заходит в дом, как показано на фото 9. Внутри дома водопроводная труба заканчивается шаровым краном – фото 10.

Ввод труб из траншеи в дом

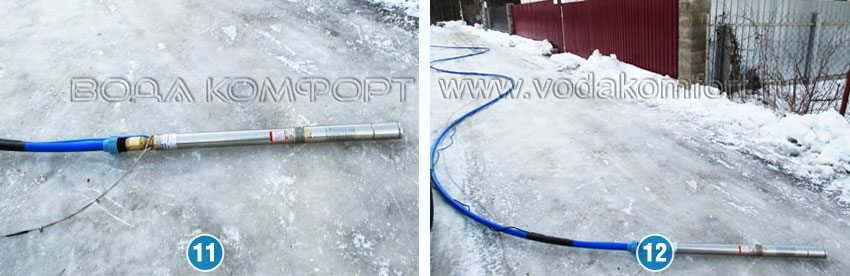

Фото 11, 12 и 13 демонстрируют подготовку к монтажу скважинного насоса. Через дополнительный обратный клапан насос соединен с водопроводной трубой при помощи специального компрессионного фитинга. Раскатанная по территории труба на длину, соответствующую глубине монтажа насоса, заканчивается оголовком.

Соединение скважинного насоса с водоподъемной трубой, коммуникации от насоса

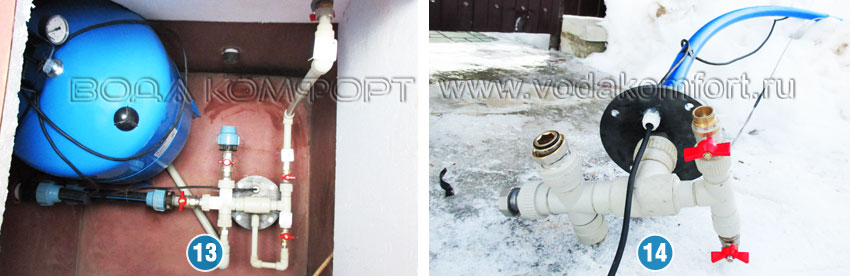

За тем вся эта конструкция опускается в ствол скважины. В результате (после обвязки устья скважины и размещения в кессоне гидробака с блоком автоматики) перед нами открывается картина, изображенная на фото 14. Как мы видим, все основные элементы остались за кадром.

Оборудование и коммуникации в кессоне, оголовок

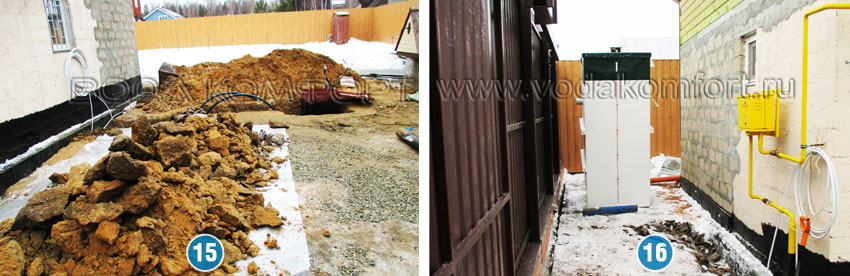

На фото 15 показано, как выглядит скважина после монтажа. После обратной засыпки грунта на поверхности земли останется только крышка люка кессона.

Аналогичная ситуация с системой канализации. Установка очистки сточных вод Астра-8 фото 16 будет смонтирована в котлован. Все коммуникации так же останутся поз землей. Нашему взору останется только крышка, но об этом дальше…

Кессон, подготовка к монтажу канализации

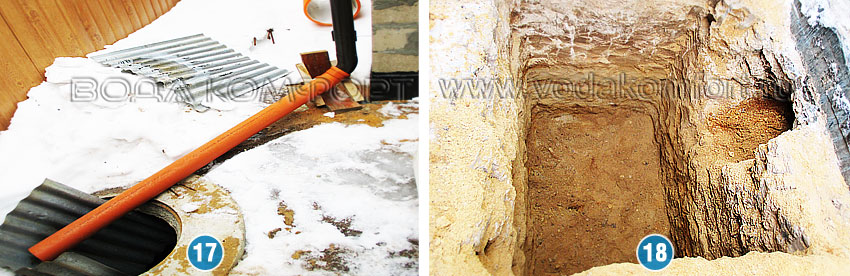

Сброс очищенной воды предполагалось осуществить в уже существующий дренажный колодец, изображенный на фото 17. Установка монтируется в котлован глубиной 2,5 метра фото 18.

Дренажный колодец, котлован по установку Астра-8

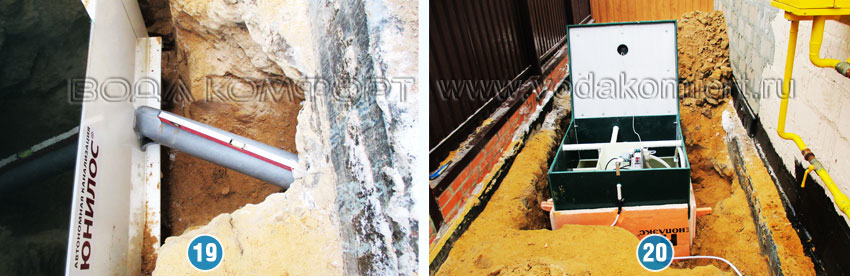

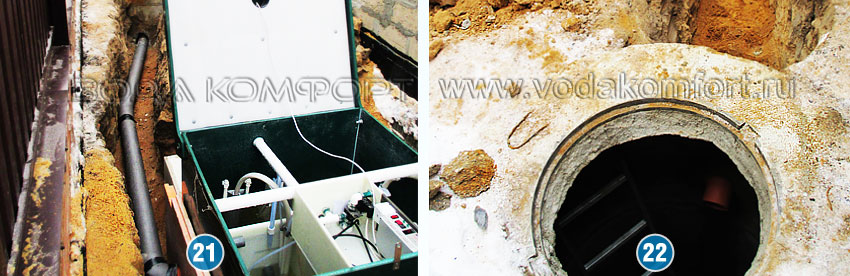

После монтажа в котлован организуется выход канализационной трубы из дома с врезкой в установку и соблюдением необходимых уклонов фото 19. Согласно технологии, установка планомерно обсыпается песком с одновременной постепенной заливкой водой, фото 20.

Организации ввода в установку канализационной трубы из дома, засыпка котлована песком

На фото 21 показана магистраль очищенной воды, соединяющая установку Астра-8 и дренажный колодец. Эта магистраль так же должна иметь строго определенный уклон – 2 сантиметра на одном метре. На фото 22 показан вход этой магистрали в колодец.

Организация сброса очищенной воды в дренажный колодец, дренажный колодец

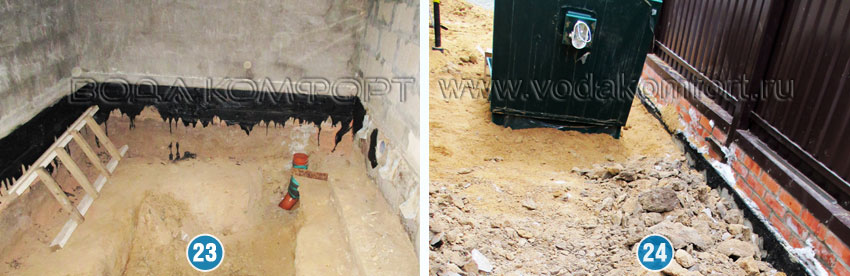

На фото 23 показан вход канализационной трубы внутрь дома, а на фото 24 – то, что мы можем увидеть в результате.

Вход канализационной трубы в помещение, пуско-наладочные работы системы канализации
