В июне 2016 года силами нашей компании ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) проводилась модернизация системы водоснабжения загородного дома в деревне Лаптево Ленинского района Московской области.

Начиная с 1997 года заказчики пользовались песчаной скважиной глубиной 7 метров. В 2016 году скважина перестала функционировать. Возможно, пошел процесс заиливания на сетчатом фильтре или пересох водоносный горизонт.

Бурение новой скважины

Так или иначе, модернизация сводилась к бурению новой скважины в Ленинском районе (деревня Лаптево). Было принято решение уходить на более низкий водоносный горизонт, который по нашему опыту мог находиться в пределах 10-40 метров. Предположительная глубина скважины была около величины 40 метров, что и было отражено в договоре на бурение.

Поскольку участок был давно освоен, применение буровых станков на базе вездеходов ЗИЛ 131 было невозможно. Работы выполнялись малогабаритной установкой Журавль с 22 по 24 июня 2016 года.

Геологический разрез

В процессе бурения были вскрыты следующие породы грунтов: глина в интервале глубин от 0 до 5 метров, песок в интервале от 5 до 7 метров, глина коричневая на отметках от 7 до 10 метров. Начиная с 10 метров залегает известняк. Первые трещины начали появляться на 25 метрах. На 38 метрах началось полное поглощение. При достижении инструментом глубины 39 метров буровой мастер принял решение закончить бурение и приступить к прокачке скважины.

Конструкция скважины

По конструкции скважины обсадная колонна из стальных труб диаметром 133 мм, собранных на резьбовых соединениях, находилась в интервале от 0 до 12 метров. Пластиковая колонна из труб диаметром 117 мм монтировалась на всю глубину скважины. Перфорация на глубинах 35-39 метров обеспечивала поступление воды в скважину.

Статический уровень воды находился на отметке 21 метр, а динамический при откачке со скоростью 3000 литров в час – 22 метра.

Обустройство скважины

Скважина обустраивалась кессоном, в котором размещался мембранный гидроаккумулятор. Из кессона водопроводная труба заводилась в колодец, которым была обустроена старая скважина. Так же из кессона предусматривался вывод на полив.

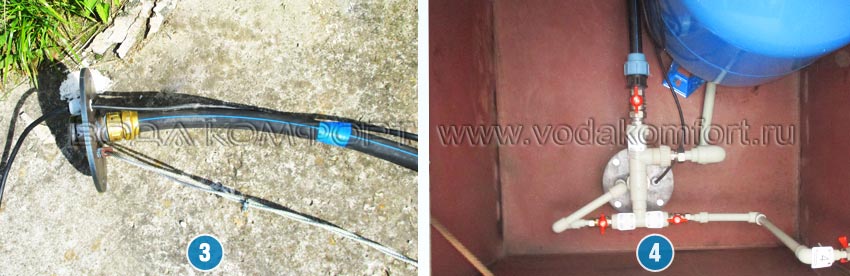

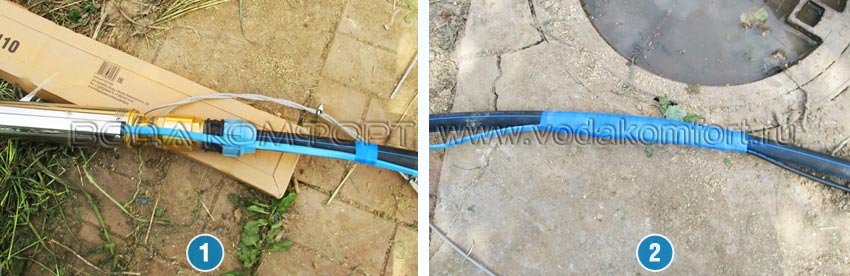

На фото 1, 2 и 3 показана подготовка к монтажу скважинного насоса Belamos TF 3-110 на глубину 30 метров, когда вся подвеска раскладывается и свинчивается на земле. Затем эта вся длинная конструкция опускается в скважину.

Насос и водоподъемная труба и кабельная муфта

На фото 4 показано, каким образом размешены коммуникации и оборудование внутри кессона.

Оголовок и коммуникации в кессоне

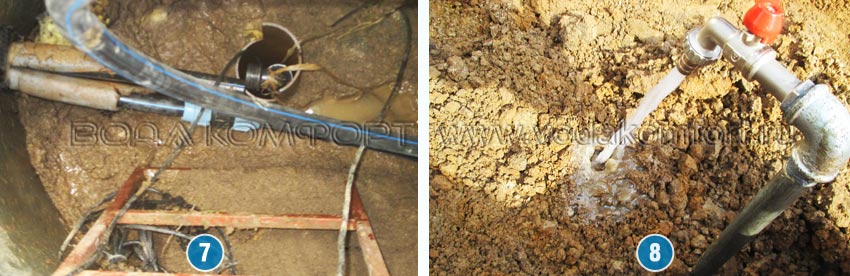

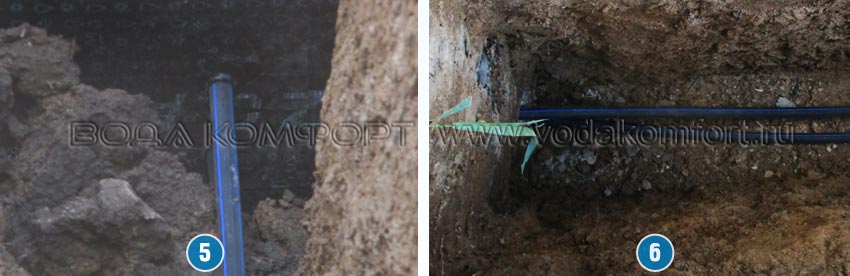

На фото 5 изображен выход труб из кессона с последующим вводом в старый колодец и стыковкой с существующими трубами, соединяющими старую скважину и дом - фото 6 и 7.

Выход труб из кессона и вход в колодец

На фото 8 показан момент испытания системы через уличную магистраль, выведенную из кессона.

Вид сверху колодца и устроенная система водоснабжения
