Задача: ввод в эксплуатацию водоподъемного оборудования, наружной канализации, водоочистки, внутренних инженерных систем. Работы выполняла компания ООО "БурГеоСервис" (телефон +7 (499) 110-63-61) в СНТ "Энергетик" Егорьевского района.

Весной 2012 года на данном объекте был выполнен комплекс работ.

Скважина

Первым этапом выполнялось бурение скважины, характеристики которой показаны в таблицах:

Таблица 1. Параметры

Глубина скважины (м) Статический уровень, (м) Динамический уровень, (м) Рекомендованная глубина монтажа насоса, (м) Дебит скважины, (м3/ч) Удельный дебет скважины (м3/чпм) Время прокачки (ч)
49,0 0,0 0,0 5,0     10,0

Таблица 2. Конструкция

Обсадная колона Кондуктор: Сталь Ø168х5 мм Эксплутационная: Сталь Ø133х4,5 мм Дополнительная: ПНД Ø117х6,0 мм Фильтровая колонна (щелевой фильтр) Ø117х6,0 мм
Глубина, (м) - - 0,0 38,5 0,0 49,0 45,0 49,0

Таблица 3. Геологический разрез

Наименование Глубина
От, м До, м
Песок 0,0 25,0
Глина серая 25,0 37,0
Известняк трещиноватый водоносный 37,0 49,0

Скважина была пробурена за два дня. Особенность этой скважины – самоизлив 25 м3/час, высоконапорные известняки.

Работы по обустройству

Второй этап - обустройство скважины.

Обустройство самоизливных скважин отличается повышенной сложностью. Для монтажа кессона и скважинного оголовка применяется специальное оборудование. Дополнительным затруднением было наличие плывуна. Для выполнения земляных работ применялась деревянная опалубка. Вместо погружного насоса в кессоне была смонтирована насосная станция «Grundfos JP-6».

Устройство канализации

Следующим шагом производился монтаж наружной канализации на базе ЛОС «Астра-5» и подвод труб к дому.

После этого в доме были установлены все водяные и канализационные точки и смонтированы сантехнические приборы.

Вода из скважины, что характерно для большинства районов Московской области, имеет превышение содержания железа и солей жесткости, поэтому через несколько месяцев заказчик принял решение установить систему водоочистки.

С момента ввода всех коммуникаций в эксплуатацию специалисты компании «Системы для дома» два раза в год проводят сервисное обслуживание всех установленных систем.

Консервация на зиму

Поскольку зимой загородный дом не эксплуатируется, поздней осенью система консервируется:

  • Питание насосной станции отключается, сливается вода из самой станции и подводящего к дому трубопровода.
  • Из системы наружной канализации ЛОС «Астра-5» вынимается компрессор. Рабочий уровень в камерах понижается на 20-30 см. В каждую камеру устанавливаются поплавки в виде емкостей, наполовину заполненных песком. Выступающая над землей горловина станции накрывается утеплителем. Поступление воды в станцию во время консервации недопустимо.
  • Система водоподготовки подлежит полной разборке. Фильтрующая загрузка с помощью специального оборудования откачивается в полиэтиленовые мешки. Допускается её хранение при отрицательных температурах и использование для повторной засыпки.
  • Такие приборы, как унитаз, душевая кабина, мойка, умывальник, стиральная машина, бойлер и др. подлежат консервации. Требуется слить воду не только из самих приборов и подводящих трубопроводов, но и из сливных сифонов.

Консервация систем на зиму - длительный процесс, который нужно доверять только специалистам, чтобы в дальнейшем все системы не пришлось восстанавливать.

Сервисное обслуживание и ввод в эксплуатацию

Ввод систем в эксплуатацию.

На фото ниже покажем выполненное в апреле 2016 года сервисное обслуживание и ввод в эксплуатацию систем.

подключение водяной Подводки и сливного сифона к умывальнику

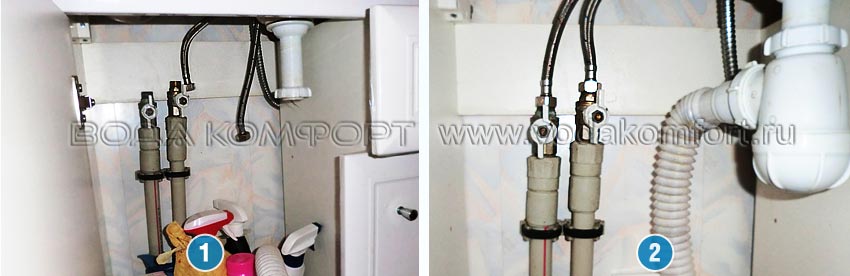

В первую очередь подключаются все системы в доме. На фото 1 и 2 показано подключение водяной подводки и сливного сифона к умывальнику.

Подключенная кухонная мойки и душевой кабины

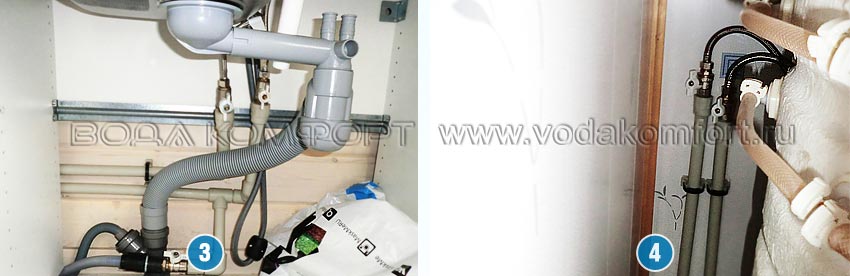

На фото 3 изображена подключенная кухонная мойка.

Подключение и сборка фурнитуры унитаза

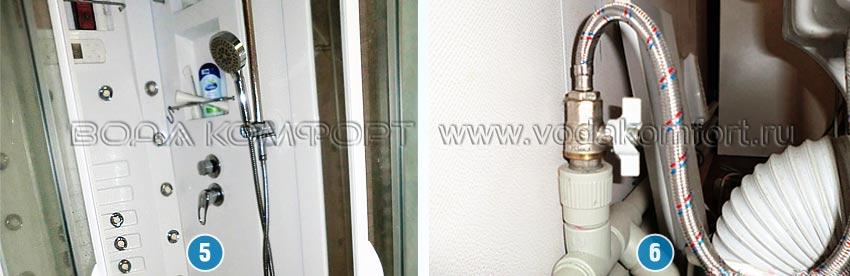

На следующих фото 4 и 5 показан процесс подключения душевой кабины.

Подключение бойлера

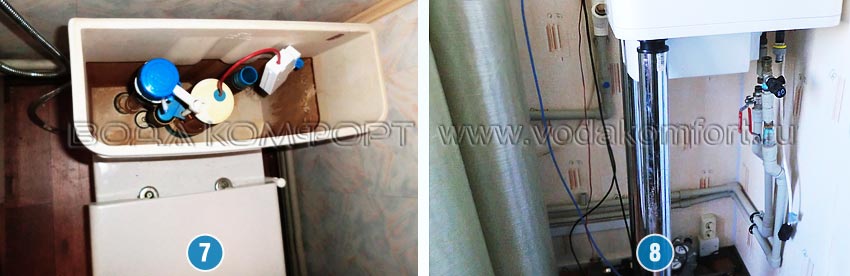

Подключение и сборка фурнитуры унитаза (фото 7).

Система водоочистки в разобранном виде

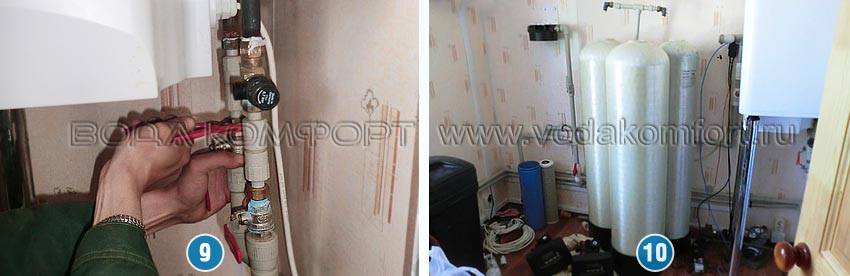

Подключение бойлера изображено на фото 8 и 9. На фото 10 можно увидеть систему водоочистки в разобранном виде.

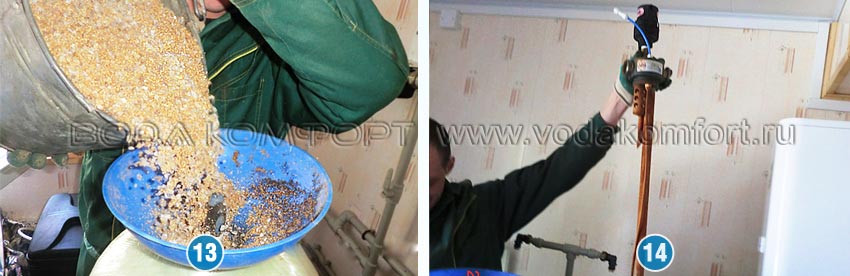

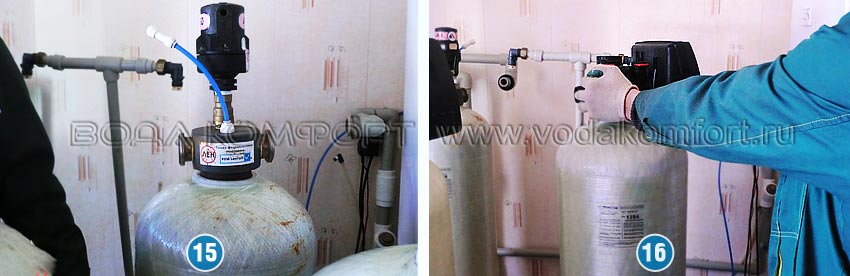

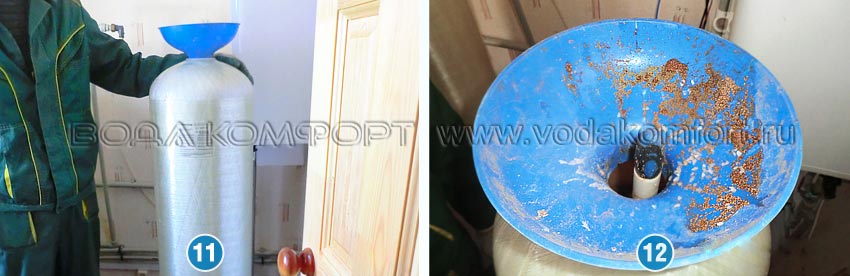

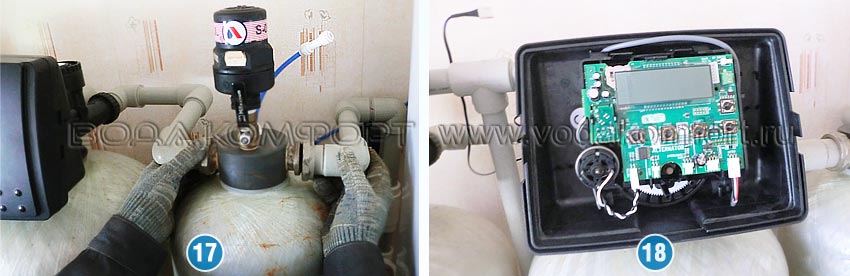

Серия следующих фото показывает весь процесс сборки фильтров.

Сборка системы водоподготовки - фото 1

Сборка системы водоподготовки - фото 2

Сборка системы водоподготовки - фото 3

Сборка системы водоподготовки - фото 4

Сборка системы водоподготовки - фото 5

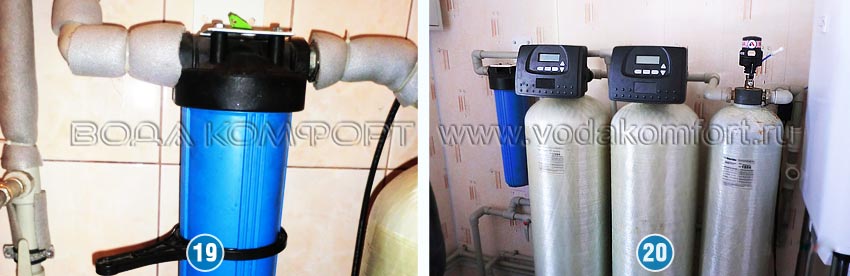

На фото 20 фильтры в собранном виде.

После сборки и подключения всех приборов переходим к наружным объектам.

С горловины станции ЛОС Астра-8 снимается весь слой утеплителя

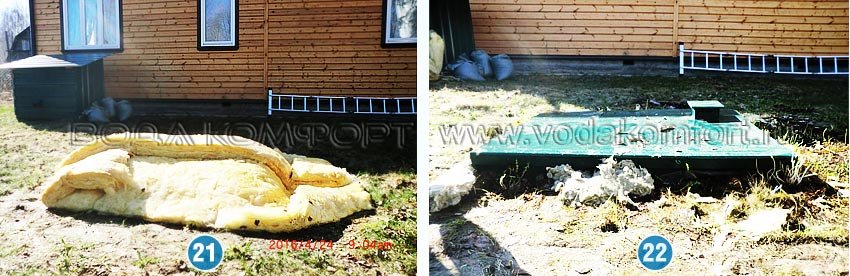

С горловины станции ЛОС «Астра-5» снимается весь слой утеплителя, как показано на фото 21-22.

Вынимаются поплавки

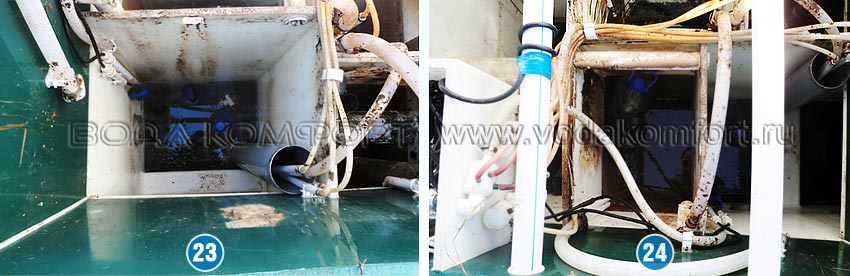

Далее вынимаем поплавки (емкости с песком), которые видно на фото 23-24.

Сервисное обслуживание и запуск станции Астра - фото 1

Сервисное обслуживание и запуск станции Астра - фото 2

Сервисное обслуживание и запуск станции Астра - фото 3

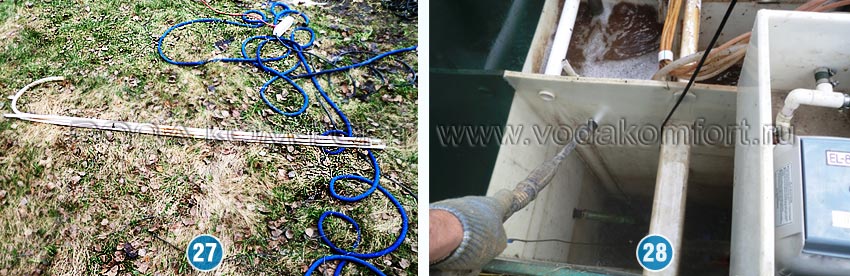

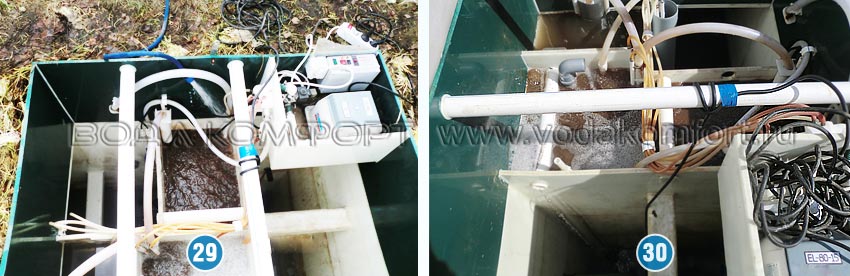

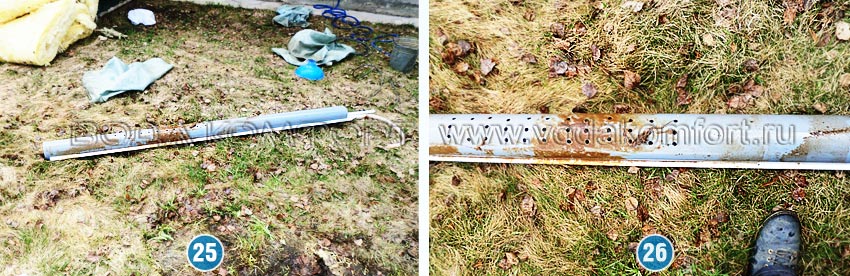

Затем проводится сервисное обслуживание и запуск станции. Этот процесс показан на фото 25-30. Подробное описание сервисного обслуживания ЛОС «Астра» представлено в других статьях на нашем сайте.

После запуска станции ЛОС «Астра-5» приступаем к обслуживанию водоподъемного оборудования.

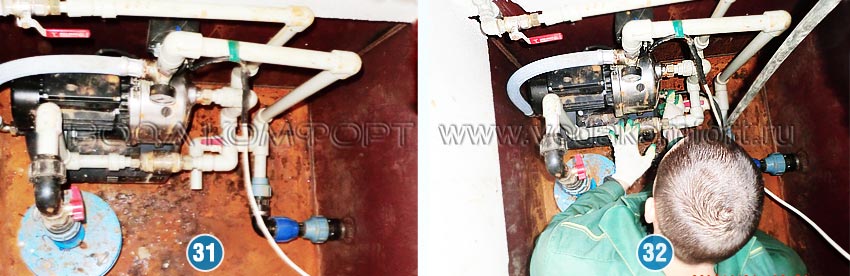

Выше мы говорили, что данная скважина имеет самоизлив и обустроена кессоном, в котором стоит насосная станция. Внешний вид такого обустройства показан на фото 31.

Сервисное обслуживание скважин, обустроенных погружным насосом и насосной станцией, практически не отличается. В случае с погружным насосом, дополнительно устанавливается гидробак и реле давления. Насосная станция - это 3 в 1. Она имеет встроенный гидробак и свое реле давления. Поэтому проверять и подкачивать воздух в гидробаке необходимо как в одном, так и в другом случае.

На фото 32 виден процесс подкачки воздуха в гидробаке.

Процесс подкачки воздуха в гидробаке

Включаем систему водоснабжения и подаем воду в дом.

Далее промываем систему водоочистки, очищенную воду запускаем на все приборы, установленные в доме.

После опрессовки системы давлением проверяем герметичности всех подводящих и отводящих соединений.
