Комплекс работ по бурению скважины на воду и ее обустройство с использованием кессона на участке в СНТ «Магистраль» вблизи деревни Чудиново Чеховского района Московской области. Декабрь 2016 года. Выполняли работы ООО "БурГеоСервис" (телефон +7 (499) 110-63-61).

Скважина глубиной 38 метров

Буровые работы проводились зимой при температуре воздуха -8˚С. Работали 4 дня на буровой установке УРБ 2А-2. Глубина скважины составила - 38,0 метров. Геологический разрез скважины: первые 8,0 метров бурения – глина коричневая, за ней 1,0 метр песка с глиной, далее – 2,0 метра серой глины. На глубине 11,0 метров начинается известняк. Воду в известняке обнаружили только на 38,0 метрах. Расстояние до зеркала воды (статистический уровень) – 18,0 метров. Во время прокачки скважины 3-х кубовым насосом в течение 10 часов уровень воды упал на 11,0 метров, и динамический уровень воды составил - 29,0 метров. Производительность скважины - 2,0 куб. м/час.

Двухтрубная конструкция скважины

Учитывая, что во время прокачки скважины уровень воды существенно упал, и насос необходимо было монтировать в известняк, а, как известно, монтировать насос в открытый ствол категорически не рекомендуется в виду его возможного заклинивания в стволе, то было принято единственное верное решение при выборе конструкции скважины использовать двухтрубную: металл и пластик. Сначала скважина обсаживается стальными трубами ø133 мм, которые устанавливаются от начала скважины до известняка (11,0 метров), а далее внутри этих стальных труб устанавливаются пластиковые обсадные трубы ø117 мм на всю глубину скважины, от начала и до конца. Для увеличения притока воды в скважину в пластиковой обсадной колонне оборудовали перфорационные отверстия: в диапазоне глубин 18,0 – 26,0 метров и 34,0 – 38,0 метров.

Обустройство скважины

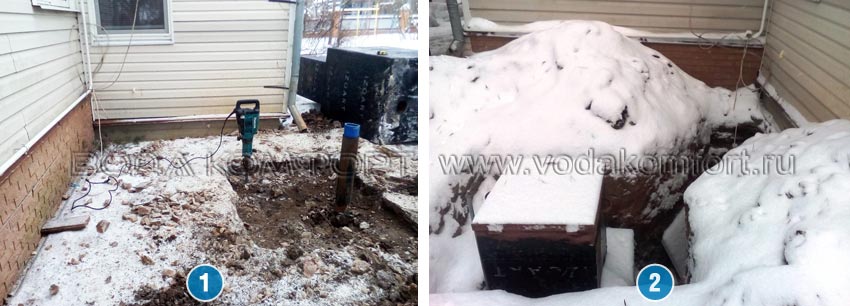

Для начала необходимо выполнить земляные работы. В том месте, где пробурена скважина, вокруг обсадной трубы выкапываем котлован под кессон, фото 1. После этого в котлован устанавливаем кессон, фото 2.

Монтаж кессона, котлован

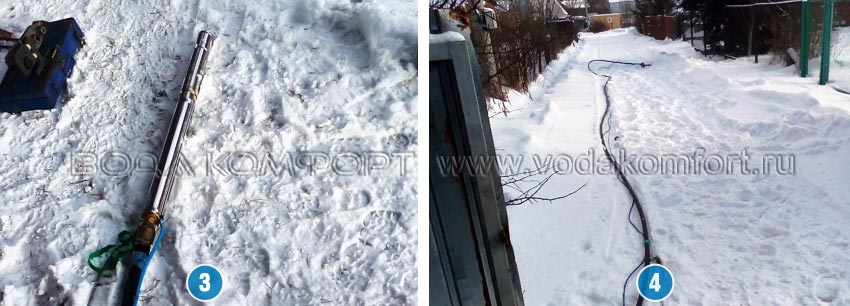

На следующем этапе готовим насос к монтажу в скважину. Насос будет Belamos TF3-80 и монтировать его будем на глубину 33 метра. Для этого нам понадобится 33 метра водоподъемной трубы ПНД ø32 мм и столько же стального страховочного троса ø5 мм. С одной стороны труба и трос крепятся к насосу, а с другой стороны трубу соединяем с оголовком, фото 3, 4, и 5.

Конструкция насоса для монтажа

Собранную таким образом конструкцию будем монтировать в скважину. После монтажа насоса устье скважины в кессоне закрываем герметичным оголовком и на нем монтируем распределительную гребенку с необходимыми выводами фото 6.

Оголовок на конце трубы, оборудование в кессоне

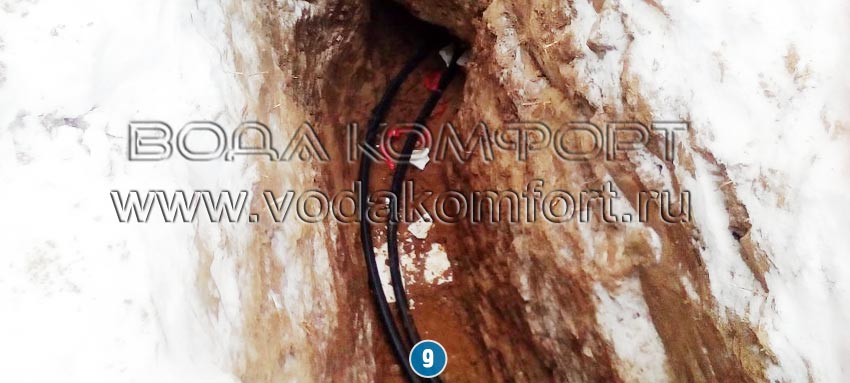

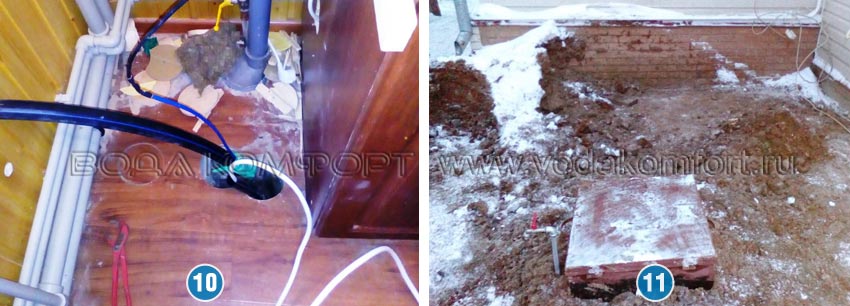

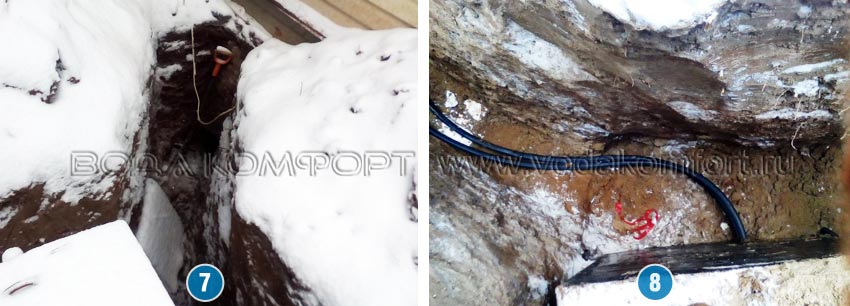

Там же в кессоне устанавливаем гидробак и блок автоматики. От кессона к дому выкапываем траншею глубиной 1,6 метра, фото 7, в этой траншее прокладываем две трубы: водопроводную и трубу с элетрокабелем насоса, фото 8, 9 и заводим эти трубы в дом, фото 10.

Траншея от кессона к дому, прокладка труб в траншее

Прокладка труб в траншее

На поверхность рядом с горловиной кессона выводится кран для полива фото 11.

Заведение труб в дом, кран для полива
